90度转弯曲线辊道输送结构

　　在生产车间的物流转运链路里，直线段输送往往只承担基础的点对点移载功能，一旦遇到车间布局受限、产线需要转向衔接、不同工位存在角度排布的场景，直线输送机就无法适配空间转向需求，这时候曲线辊道输送结构就成为衔接不同走向输送段的核心部件，尤其在包装、家电装配、电商仓储分拣、食品加工等行业的连续化生产线上，这类转弯输送结构的使用频率极高，它能在不中断物料连续输送的前提下，平稳完成物料的90度转向移载，避免了人工转序带来的效率损耗与物料磕碰风险。

　　从实际使用场景来看，这类90度曲线辊道结构通常布置在两条垂直排布的直线辊道线衔接位置，也可根据车间通道走向、设备排布角度，多段组合形成环形输送回路，常见于成品包装线末端与分拣区的衔接段、装配线不同工序段的转向节点、仓储系统中入库输送线的转角位置，能够适配箱装物料、托盘载具、规整硬质工件的连续输送，对于底面平整的输送对象适配性极强，不需要额外增加辅助导向机构就能完成转向输送。

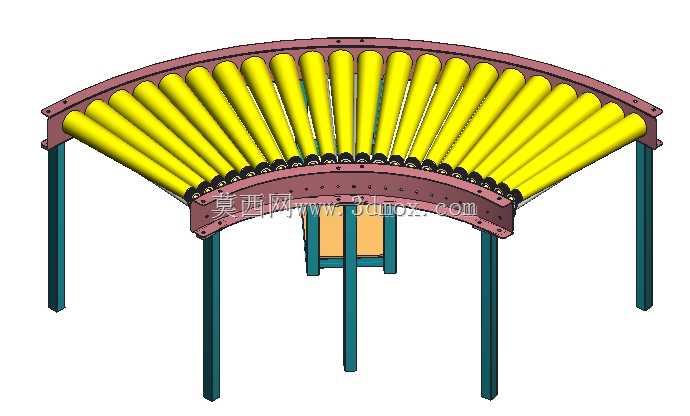

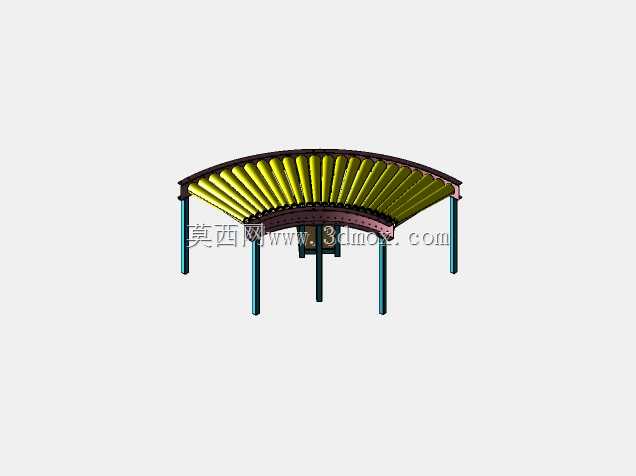

　　在功能特性设计上，该结构的辊筒采用扇形排布逻辑，所有辊筒的轴线延长线均指向转弯段的圆心位置，保证物料在转弯过程中，不同半径位置的辊筒线速度与物料转弯的线速度匹配，避免物料在转弯段出现卡顿、偏移、甩落的问题。机架部分采用分段式支腿设计，每个支腿底部预留安装调节孔位，可根据现场地面平整度调整支腿高度，保证整个输送面的水平度，避免物料因输送面倾斜出现侧滑。转弯段的内外侧机架采用弧形折弯型材制作，内侧圆弧半径根据输送物料的最小转弯半径确定，外侧机架设置挡边结构，防止物料在离心力作用下从输送线外侧滑落。辊筒之间的间距设计参考常规输送物料的最小底面尺寸，保证输送过程中物料始终有至少三根辊筒同时支撑，避免物料出现卡滞、下坠的问题。

　　设计过程中首先需要确定核心参数：转弯段的内半径、输送面宽度、额定承载重量，这三个参数直接决定整个结构的尺寸边界。内半径的选取需要结合输送物料的最大外形尺寸，避免物料转弯时内侧与机架发生刮碰，通常内半径尺寸要大于物料长度的1.2倍；输送面宽度要比物料最大宽度宽出100-150mm的余量，给物料在转弯过程中的少量偏移留出空间；支腿的排布位置避开转弯段的应力集中区域，在圆弧段的起点、中点、终点位置均设置支腿，中间段根据承载要求均匀排布支腿，保证机架整体的刚性，避免满载时机架出现下沉变形。辊筒的直径选取根据承载重量确定，轻载场景选用小直径辊筒降低整体设备高度，重载场景选用大直径加厚辊筒提升承载能力，辊筒的安装座采用可调式结构，可微调辊筒的安装角度，保证所有辊筒的轴线精准指向转弯圆心，避免因安装误差导致物料走偏。

　　安装边界方面，该结构的进料端与出料端均设置标准连接法兰，可与同宽度的直线辊道输送机直接对接，对接位置的辊筒间距与直线段保持一致，避免对接位置出现间隙导致小件物料卡滞。设备安装时需要保证转弯段的进料方向与上游直线段输送方向完全相切，出料方向与下游直线段输送方向完全相切，整个输送面的高度差控制在2mm以内，保证物料过缝时平稳无冲击。支腿与地面的固定采用膨胀螺栓连接，对于有减震需求的场景，可在支腿底部加装减震垫，减少设备运行时的振动传递。电气布线时，动力线路沿机架内侧的走线槽布置，在转弯段的外侧设置检修口，方便后期对辊筒传动部件进行维护保养。

　　从结构细节来看，该转弯辊道的传动可根据使用场景选择不同形式，轻载高速场景可采用多楔带传动，每个辊筒端部设置带轮，通过一根环形多楔带带动所有辊筒同步转动，传动噪音低、运行平稳；重载场景可采用链传动，每个辊筒端部安装链轮，通过链条依次连接所有辊筒，传递扭矩更大，承载能力更强。机架表面采用喷塑处理，适应车间内的多尘、潮湿环境，提升结构的耐腐蚀能力，延长设备使用寿命。在实际选型应用中，还可根据需求在转弯段的外侧加装导向护栏，护栏高度根据物料高度调整，对于易滑落的软包装物料，还可在护栏内侧加装导向滚轮，减少物料与护栏之间的摩擦阻力，保证物料转弯顺畅。
