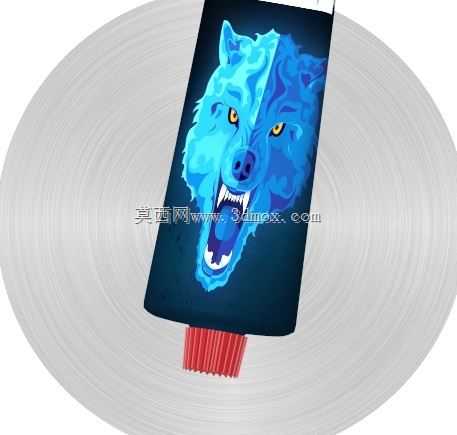

日常洗漱用品牙膏管外观结构三维建模

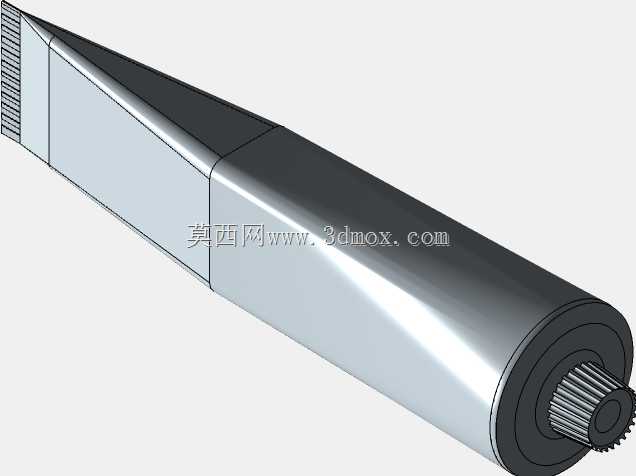

　　在日化快消品的包装结构开发环节，软管类包装的三维结构建模是产品落地前的关键验证环节，这款牙膏管的三维模型完全围绕量产实际需求搭建，可直接对接后续的结构评审、开模校验与包装适配工作。从实际应用场景来看，这类软管结构不仅用于牙膏产品，同类结构还可适配药膏、洁面乳、护手霜等需要挤压取用的膏状日化、医药产品，建模过程中充分考虑了不同灌装生产线的适配要求，管身的锥度、尾部封边的宽度与压合纹路，都匹配现有高速软管灌装封尾设备的工装定位尺寸，无需二次调整即可直接导入产线仿真流程验证走料稳定性。模型的管尾部分做了精细化的齿状封边结构还原，该结构并非外观装饰，实际生产中封边齿纹的间距、深度直接影响封合的密封性，若齿纹参数不合理，会出现膏体渗漏、

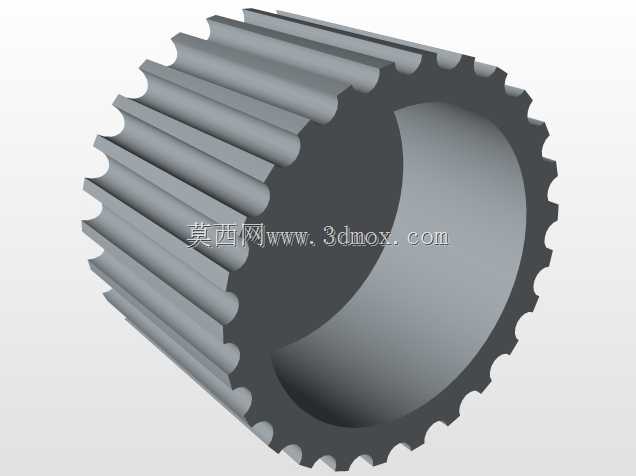

　　封边易开裂的问题，建模时按照量产常用的0.8mm齿深、1.2mm齿距参数做了等比例还原，可直接用于封边强度的有限元仿真分析，模拟不同挤压力度下封边位置的应力分布，提前规避结构开裂风险。管肩与管身的过渡圆角做了连续曲面处理，实际生产中这个位置是软管挤出成型时的料流交汇区，若曲面过渡存在锐角或曲率突变，会导致挤出壁厚不均，灌装后出现管身歪斜、站立不稳的问题，建模时采用G2连续曲面搭建过渡段，保证壁厚均匀性偏差控制在0.1mm以内，符合挤出吹塑成型的工艺要求。管盖连接位置的内螺纹结构做了适配通用软管盖的参数化设计，螺纹的牙型、螺距、旋合长度都匹配市面上通用的φ25mm软管盖标准，同时在螺纹根部做了0.3mm的圆角处理，

　　避免注塑管肩时出现应力集中导致的螺纹开裂问题，旋合行程设置为1.5圈，既保证密封性能，又符合消费者日常使用的旋合手感，不会出现过紧难以拧开或过松漏液的问题。管身的整体长度设置为160mm，管身直径32mm，灌装容量标定为120g，这个尺寸边界是经过多轮用户握持手感验证确定的，成年人单手握持时拇指与中指可完全环绕管身，挤压时的施力角度符合人体工学，不会出现握持打滑、挤压力度过大导致膏体过量挤出的问题。模型的尾部封边宽度设置为8mm，封边位置预留了2mm的定位缺口，可匹配灌装设备上的光电定位传感器，保证封尾时商标图案的位置对齐精度控制在±0.5mm以内，避免出现印刷图案歪斜的外观缺陷。在建模思路上，

　　没有采用简单的拉伸加倒角的粗放式建模方式，而是先搭建管身的中心轴线，根据膏体挤压时的流动特性调整管身的锥度，从管肩位置到管尾位置做了0.3°的微小锥度，既保证膏体在挤压时可顺利向管口流动，减少管内残留，又不会因为锥度过大导致管身放置时稳定性不足。管肩位置的壁厚设置为1.2mm，管身壁厚设置为0.6mm，这个壁厚差是考虑到管肩需要与管盖配合，需要更高的结构强度，而管身需要足够的柔软度便于挤压，同时不同位置的壁厚差也符合多层共挤软管的挤出工艺参数，不会出现成型时的料流分层问题。模型还还原了管口位置的密封箔片压合台阶，台阶高度0.5mm，宽度2mm，可匹配铝箔密封片的热压合工艺，保证密封片压合后的剥离力在15-25N之间，既不会出现运输过程中密封片脱落漏液，也不会出现消费者使用时难以捅开密封片的问题。从安装适配的角度来看，该模型可直接导入包装结构虚拟评审系统，搭配不同的管盖模型、外盒包装模型做整体装配验证，检查管身与外盒的配合间隙，保证装盒后管身不会在盒内晃动，同时管口与外盒开口的位置对齐，消费者取出使用时可直接拧开管盖无需调整位置。针对物流运输环节的堆叠需求，建模时还做了管身的抗压强度仿真验证，当管身承受50N的径向压力时，管身的变形量不超过2mm，不会出现膏体受挤压从管口溢出的问题，可适配三层堆叠的仓储运输要求。
