EASYSTYLE手把插头锁紧组件结构设计

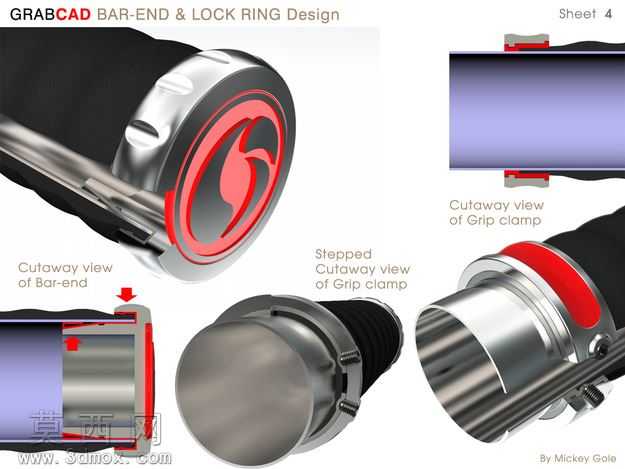

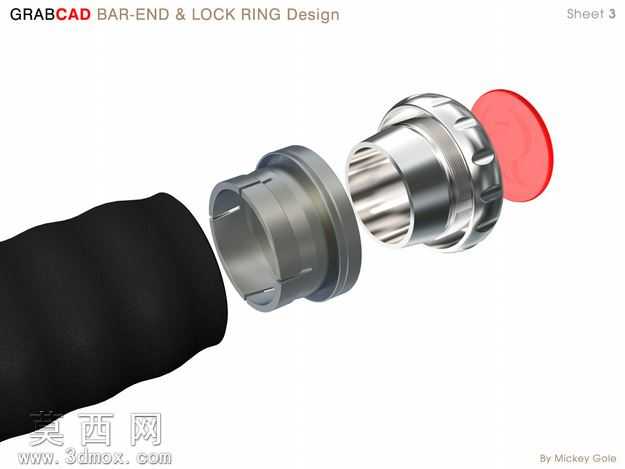

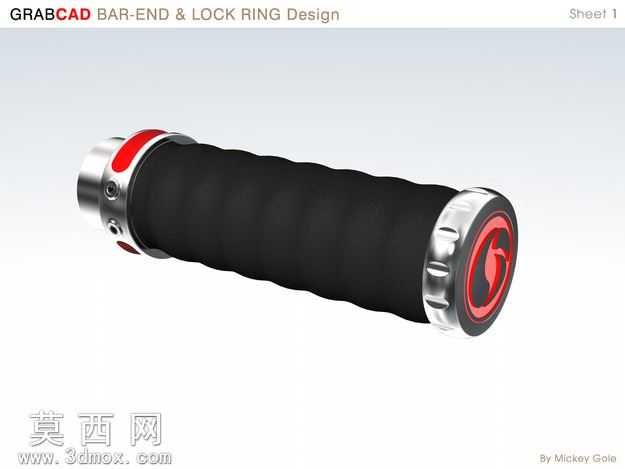

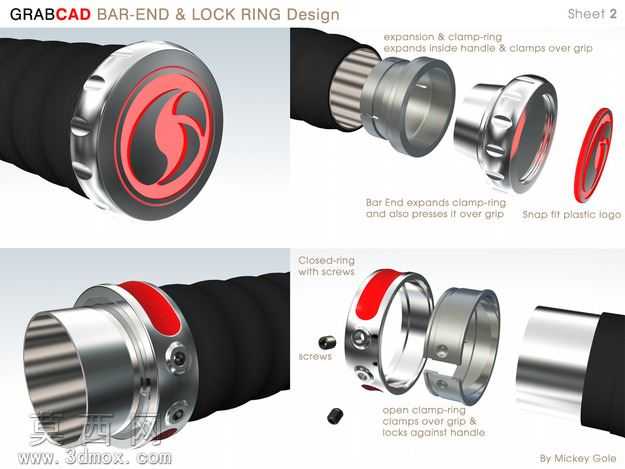

本作品为EASYSTYLE手把插头与配套锁紧夹组件的三维建模设计，整体采用爆炸视图呈现各零件的装配层级与配合关系，建模过程严格遵循机械连接的公差配合规范，对每一处结构细节都做了精准还原。从结构组成来看，整套组件包含黑色橡胶握持手柄、金属内衬套、带防滑滚花的金属锁紧主体、红色密封端盖四个核心零件，各零件间的配合间隙、卡接槽位、锁紧齿形都按照实际使用的受力需求做了参数化建模。建模阶段首先完成各零件的独立特征构建：握持手柄采用柔性橡胶材质，建模时还原了表面的磨砂防滑纹理，手柄内腔做了适配线束穿过的渐变孔径设计，边缘做了圆角过渡处理避免应力集中；金属内衬套为薄壁筒状结构，外壁开设了三道均匀分布的弹性开槽，用于装配时产生形变抱紧内部手柄芯体，建模时对开槽的宽度、深度、端部倒角都做了精确设定，保证弹性形变范围处于金属材料的许用应力区间；金属锁紧主体是整套组件的核心功能件，外壁设计了周向均匀分布的防滑滚花，方便使用者徒手旋转施力，内部设置了多阶阶梯孔，分别适配内衬套的定位台阶、手柄的插入端以及端盖的密封配合位，端部的外螺纹结构用于和对接端的插座实现螺纹锁紧，建模时对螺纹的牙型、螺距都做了真实还原，同时在锁紧主体的端面做了密封槽设计，用于放置密封圈实现连接后的防水防尘效果；红色端盖采用硬质塑料材质，建模时还原了其平整的端面与内侧的卡接凸缘，可在组件未对接时扣合在锁紧主体端部，保护内部接触结构不受磕碰与灰尘侵入。渲染阶段针对不同零件的材质特性做了对应的材质参数调整：黑色橡胶手柄设置了低反光度、高粗糙度的漫反射材质，还原橡胶的哑光质感；金属零件采用了镀铬金属材质，调整了环境反射强度与高光参数，呈现出金属件的光亮质感与精密加工的表面效果；红色端盖设置了半哑光的塑料材质，色彩饱和度适中，与金属件形成清晰的视觉区分。整套设计的核心思路是通过内部手柄栏的支撑与外部锁紧环的径向施压，让手柄与插头主体之间产生足够的抱紧摩擦力，避免使用过程中出现手柄松脱、线束拉扯移位的问题，各零件的结构设计都兼顾了装配便捷性与使用可靠性，弹性开槽的设计让组件装配时无需额外工具即可完成快速插接，外部滚花结构提升了旋转锁紧时的操作手感，密封端盖的设计拓展了组件在多尘、潮湿场景下的适配能力，整体结构紧凑，受力路径清晰，完全满足手把类插头的日常使用强度需求。
