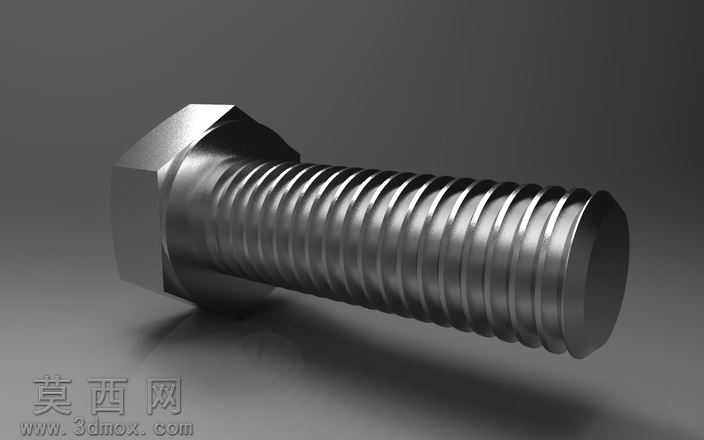

M10×30外六角螺栓精密三维建模作品

本作品为M10规格公称长度30mm的外六角螺栓三维建模成果，建模过程严格遵循公制外六角紧固件的通用尺寸规范，首先在三维建模环境中绘制螺栓头部的正六边形截面草图，通过拉伸特征生成六角头基体，对六角头与螺杆衔接的位置做符合工艺要求的圆角过渡处理，还原实际冷镦成型螺栓的结构特征。螺杆部分以圆形截面为基础拉伸生成杆体基体，重点处理螺纹结构的建模：先绘制符合M10粗牙螺纹参数的牙型截面，即牙距1.5mm、牙型角60度的标准三角牙型，通过螺旋线扫描切除的方式生成完整连续的外螺纹特征，螺纹收尾部分做自然收束的渐消处理，还原实际机加工螺纹的端部形态，避免生硬的直角截断失真。建模全程对各特征的尺寸做参数化约束，六角头对边尺寸、对角尺寸、头部厚度、螺杆光杆段长度、螺纹有效长度均匹配对应规格螺栓的行业通用公差范围，保证模型可直接用于装配模拟、工程出图等生产设计场景。材质渲染阶段选用碳钢紧固件常用的氧化发黑表面处理效果，为模型赋予深灰黑色的哑光金属材质，调整材质的粗糙度、金属度参数，还原发黑螺栓表面略带磨砂质感的金属光泽，对螺纹牙顶、六角头棱边等易磨损位置做轻微的高光提亮处理，模拟实际零件棱边的细微倒角反光效果，提升模型的真实感。结构设计上完整还原外六角螺栓的受力结构特征，六角头的承压面做平整化处理，螺杆端部做45度倒角导入结构，方便装配时的对孔导入，螺纹牙型的尺寸精度控制在合理范围内，可与对应规格的螺母、螺纹孔做无干涉的虚拟装配验证，适用于机械设计教学、设备装配仿真、标准件库搭建等多种使用场景，建模过程中特征树逻辑清晰，各步骤命名规范，方便后续对螺栓规格做参数化修改调整，可快速衍生出不同长度、不同公称直径的同系列外六角螺栓模型。
