RR摩尔材料疲劳性能测试试验机结构设计

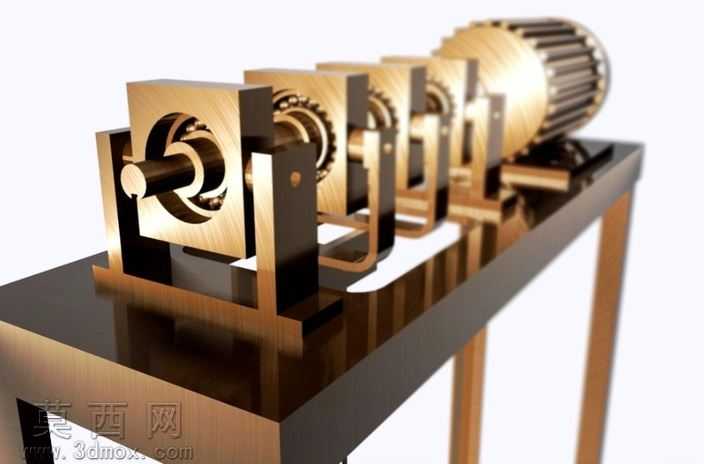

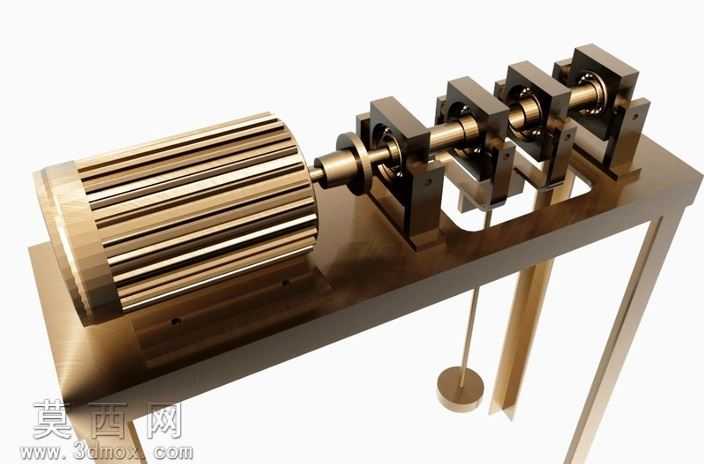

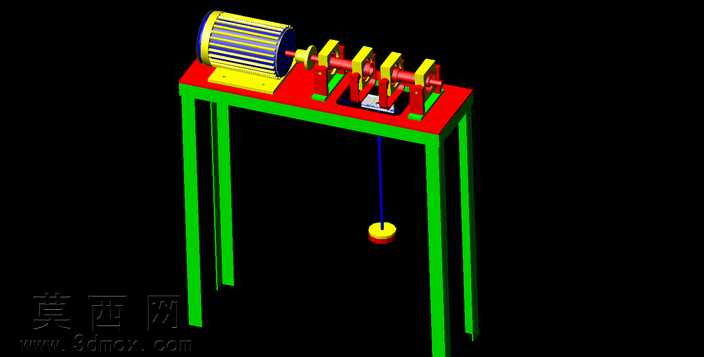

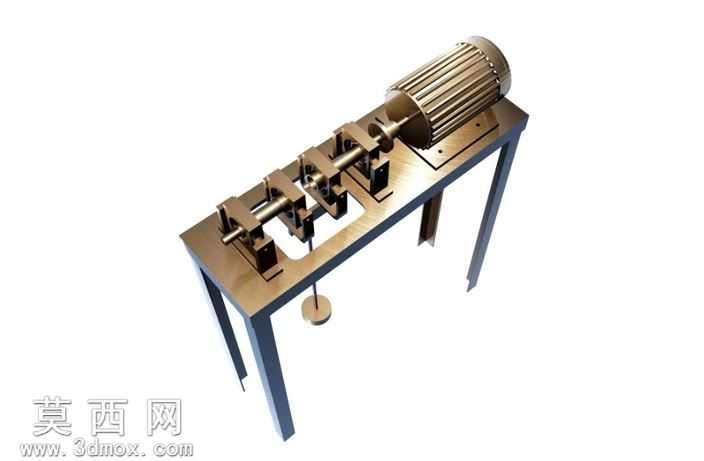

本RR摩尔疲劳试验机三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计规范，对各功能部件的装配约束、运动干涉进行了反复校验，确保模型可完整还原设备的实际运行逻辑。模型整体采用立式机架布局，四根立式支撑腿采用方钢型材结构建模，顶部承载平台为钢板焊接式结构，渲染时为机架部分赋予高饱和度绿色金属漆材质，顶部工作台赋予红色防锈漆材质，色彩区分清晰可直观分辨不同结构模块的功能分区。驱动端采用标准卧式电机模型，建模时还原了电机的散热筋、接线盒、端盖等细节结构，赋予电机壳体铸铁哑光材质、输出轴光亮金属材质，电机通过安装座固定在工作台左端，通过联轴器与试验主轴相连。试验主轴段依次布置多组轴承支撑座、试样夹持机构，建模时对轴承座的安装定位、夹持块的锁紧结构做了精细化还原，支撑座赋予铸钢材质，夹持部件赋予淬火合金钢材质，清晰展现试样装夹的定位逻辑。工作台下方设置悬挂式加载机构，通过吊绳连接加载配重块，配重块采用黄红分层配色的渲染材质，直观展示疲劳试验的恒载荷加载方式，加载路径与主轴试样位置垂直，可对试样施加恒定的弯曲载荷，配合电机带动主轴旋转即可实现试样的循环交变应力加载，完成材料疲劳寿命测试。设计过程中重点考量了机架的刚性支撑需求，通过加粗支撑腿截面、增加工作台与支撑腿的连接筋结构，避免试验过程中机架晃动影响测试精度；同时对各传动部件的同轴度做了装配约束校验，确保主轴运转过程无卡滞、偏磨问题。整体模型装配层级清晰，各零件可单独拆解编辑，材质渲染贴合工业设备实际涂装效果，完整还原了旋转弯曲疲劳试验机的核心结构与工作原理，可用于机械原理教学演示、试验设备结构优化参考等场景，清晰展现了材料疲劳测试设备从动力输入、试样装夹到载荷施加的完整功能链路。
