齿轮传动式清洗刷辊工作装置

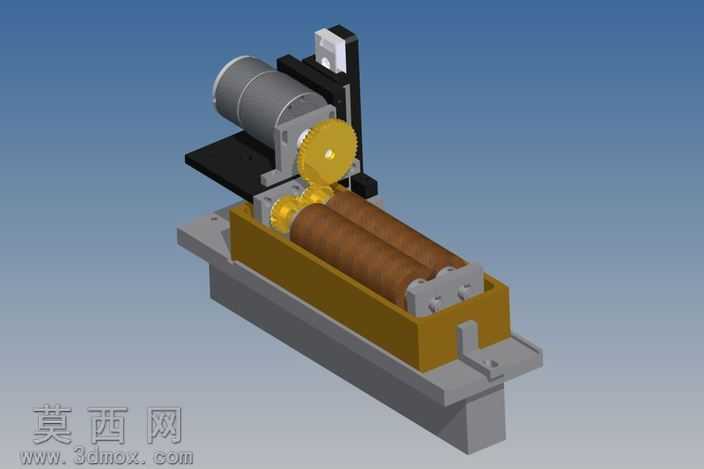

该装置为面向工业清洗应用场景设计的刷辊工作单元，整体采用三维参数化建模完成，建模过程中对各零部件的装配公差、运动干涉进行了反复校验，确保结构可实现预期的传动与作业功能。模型整体采用分层式结构设计，底部为厚重的安装基座，采用灰铸铁质感的材质渲染，凸显设备运行的稳定性，基座上方设置槽型承托结构，用于容纳成对布置的刷辊组件，槽体采用暖黄色金属漆材质，与刷辊的棕褐色耐磨毛刷材质形成清晰的视觉区分，便于直观识别各功能区域。动力输入部分布置在装置侧上方，采用卧式驱动电机作为动力源，电机外壳做哑光金属质感处理，端盖与接线盒部分做细节刻画，还原真实电机的外观特征。动力传递路径设计清晰：电机输出轴端安装主动黄铜齿轮，依次通过中间过渡齿轮将动力传递至刷辊端部的从动齿轮，齿轮部分统一采用黄铜材质渲染，齿形轮廓建模精准，可清晰展示齿轮啮合的传动关系，保证两刷辊能够实现同步反向转动，完成对工件表面的刷洗作业。刷辊部分采用辊轴加外覆毛刷层的结构设计，毛刷层做纹理化材质处理，模拟工业毛刷的粗糙耐磨质感，辊轴两端设置轴承安装位与端盖固定结构，保证刷辊转动的顺畅性。整体建模过程中对安装孔位、紧固件位置、支撑筋板等细节均做了还原，侧方的立式支撑支架用于固定电机位置，支架上设置的调节长孔可实现电机安装位置的微调，进而调整齿轮啮合间隙，提升装置的装配适配性。渲染阶段采用蓝灰色渐变背景，搭配柔和的定向光源，凸显装置的立体结构与各部件的材质差异，整体结构紧凑，传动逻辑清晰，可作为清洗类设备的功能单元直接用于整机方案设计参考，也可作为机械传动教学的演示模型，帮助理解齿轮传动与刷辊作业的结构配合逻辑。
