模块化金属输送链板结构设计

　　在各类连续化物料输送场景中，传统一体式皮带易出现局部破损后整体报废、跑偏打滑、重载下形变过量等问题，这类模块化金属链板结构正是针对上述痛点开发的输送承载部件。从实际应用场景来看，该结构可适配食品加工线的工件周转、五金零件的工序间传递、包装产线的成品输送、热处理生产线的高温工件承载等多种工况，相比橡胶或PVC材质皮带，金属材质的链节耐温范围更广，抗穿刺、抗磨损性能更强，遇到尖锐金属工件、带温加工件输送时不会出现表层划伤、烫损脱落的问题。

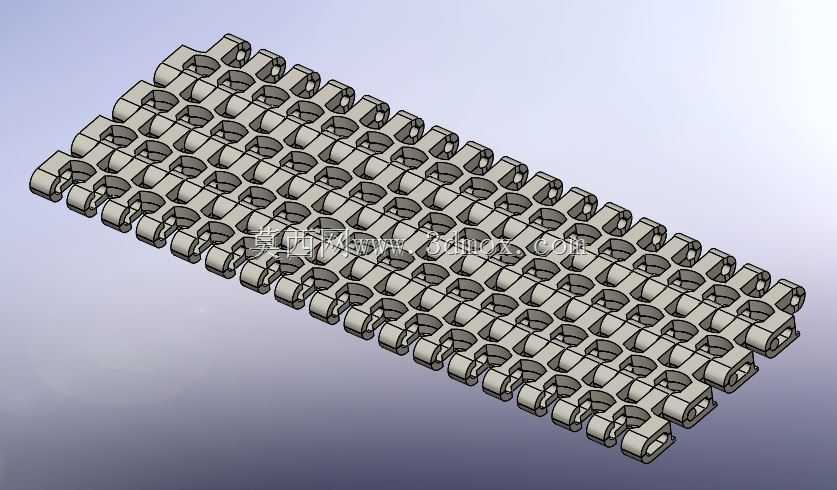

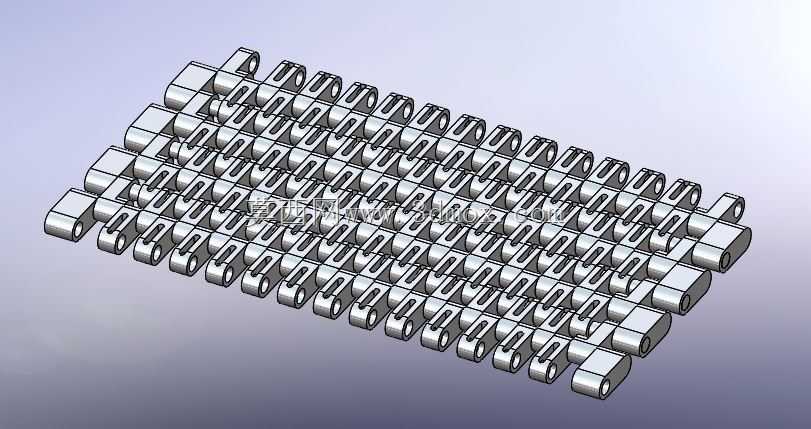

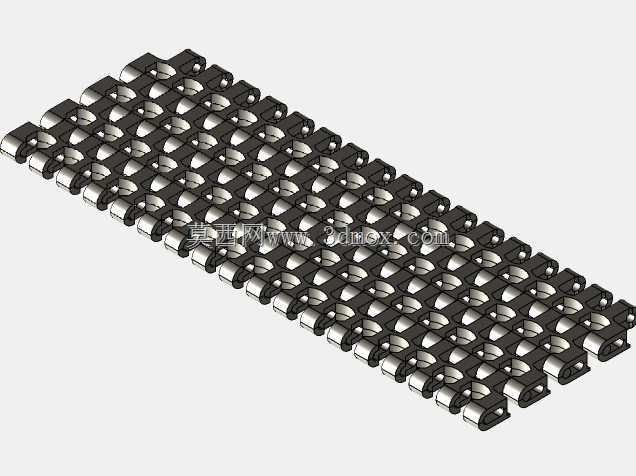

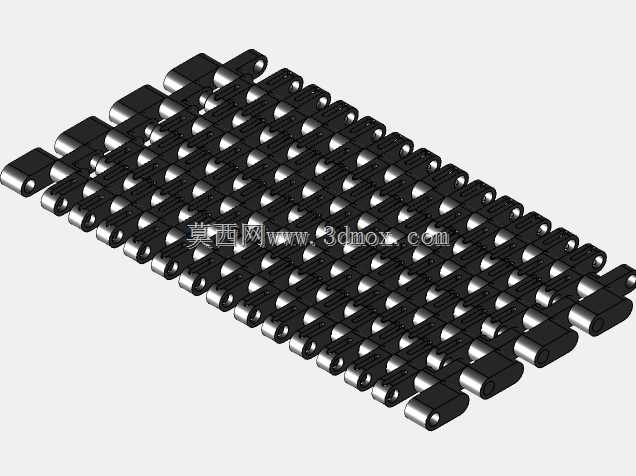

　　从功能特性上看，该结构采用单节链节互相铰接的组合形式，每一个独立链节都设置有互相匹配的铰接耳与销轴安装孔，相邻链节通过穿装销轴实现柔性连接，整体可根据输送线的布局需求实现直线输送、小半径转弯输送，甚至可以适配一定角度的爬坡输送场景，不需要额外定制特殊规格的整带。单节链节出现磨损、磕碰变形时，只需要拆除对应位置的销轴，替换损坏的单节即可完成维护，不需要将整段输送结构全部拆解更换，大幅降低了产线停机维护的时间成本与备件成本。链节的承载面采用平整的一体式冲压成型结构，表面无突出的铆钉头、接缝凸起，输送小型扁平工件时不会出现卡滞、刮蹭工件表面的问题，对于表面质量要求较高的精密加工件、包装成品输送十分友好。

　　设计思路上，该结构优先考虑了铰接部位的受力合理性，每段链节的铰接耳采用双侧对称布置，销轴穿装后受力点分布在链节宽度方向的两个对称位置，避免单侧铰接带来的偏载力矩，长期运行下不会出现链节偏磨、销轴弯曲变形的问题。链节之间的铰接间隙经过合理预留，既保证转弯时相邻链节有足够的转动自由度，不会出现卡滞别劲的情况，又控制间隙不会过大，避免细小颗粒物料、碎屑卡入铰接缝隙造成运转卡阻。链节的主体壁厚根据常规输送载荷做了等强度优化，承载面保持足够的厚度抵御物料冲击，铰接耳部位做了局部加厚处理，抵消销轴孔处的应力集中，非主要受力区域做了适度的减重挖空，在保证整体结构强度的前提下降低单段链节的自重，减少输送驱动端的动力负载。

　　从安装边界与尺寸适配来看，该模块化链板的单节宽度、节距都遵循通用输送设备的安装尺寸规范，可直接替换现有输送线的同规格金属链板或重载皮带，不需要对原有输送机架、驱动辊轮、张紧机构做大规模改造。链板整体组装后，内侧与驱动链轮啮合的部位尺寸匹配标准链轮齿形，运转时啮合平稳，不会出现跳齿、打滑的问题。安装时只需要将首段链节与牵引机构固定，逐节铰接组装到所需长度后，将首尾链节通过销轴连接成闭环，调整张紧机构的张紧量到合适范围即可投入使用，张紧量预留了链节长期磨损后的伸长补偿空间，不需要频繁截短调整链长。在实际选型适配时，可根据输送物料的单重、输送线长度、运行速度选择对应壁厚、材质的链节组合，针对腐蚀工况还可以更换不锈钢材质的链节与销轴，适配化工、食品清洗等特殊输送场景。
