全自动工业过滤器在线清洗设备结构设计

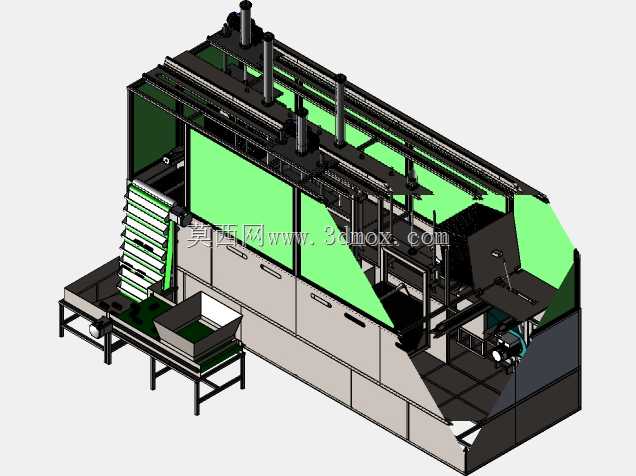

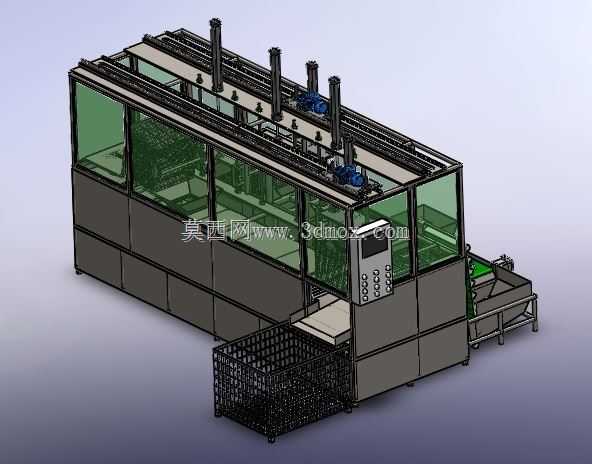

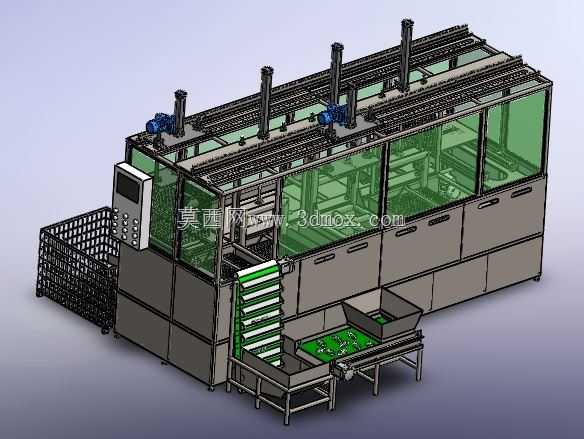

　　这款设备的设计初衷，是解决工业生产场景中过滤器滤芯人工清洗效率低、清洁一致性差、作业环境存在介质飞溅风险的痛点，目前在化工循环水、机加工切削液过滤、涂装前处理、食品饮料料液过滤等工段都有明确的适配场景。从结构布局来看，设备采用铝型材框架搭配钣金护罩的封闭式设计，整体安装边界控制在长3.2米、宽1.8米、高2.3米范围内，底部预留12个M16膨胀螺栓安装孔位，可直接固定在硬化水平地面，无需额外做地基预埋，侧面预留的维护门宽度达0.8米，方便后期更换内部管路、调整喷淋角度。设备的进料端搭配网篮式输送结构，待清洗的过滤器滤芯可直接放置在配套的塑料周转网篮中，由侧边的皮带输送机构自动送入清洗腔，全程无需人工接触清洗介质，

　　避免了腐蚀性清洗液对操作人员的伤害。顶部布置的四组垂直升降机构，搭配可旋转的喷淋臂，能够根据不同规格滤芯的高度自动调整喷淋距离，喷淋压力可在0.2-0.8MPa区间内适配调整，针对不同堵塞程度的滤芯，可切换粗洗、精洗两个模式，粗洗阶段采用大流量低压冲除表面附着的大颗粒杂质，精洗阶段采用高压扇形喷嘴冲洗滤芯折缝内的嵌塞杂质，清洗完成后还带有风切沥水工序，减少滤芯表面残留的清洗液。设计过程中特意将电气控制箱集成在设备正面的操作侧，操作面板高度设置在1.4米，符合人体工程学操作高度，面板上的急停按钮突出面板30mm，方便紧急情况下快速触发。设备的出料端搭配倾斜式导料槽，清洗完成的滤芯随网篮自动送出到取料位，导料槽下方预留接水盘，

　　可将滴落的清洗液导回设备底部的储液槽循环利用，储液槽自带三级过滤结构，可将清洗下来的杂质拦截在过滤槽内，定期抽拉清理即可，无需排空整槽清洗液。在结构强度校核阶段，框架的铝型材选型采用4080重型欧标铝型材，连接处采用内置角码搭配膨胀销固定，满载运行时的框架形变量控制在0.2mm以内，避免升降机构运行时出现晃动导致喷淋对位不准。护罩部分采用5mm厚的透明亚克力板镶嵌在铝型材槽内，既可以全程观察内部清洗状态，又能阻挡清洗液飞溅，护罩的拼接处都加装了三元乙丙密封胶条，防止清洗液从缝隙渗漏。管路部分全部采用304不锈钢卡接结构，方便后期拆卸更换管路，喷嘴采用快拆式扇形喷嘴，堵塞后可直接拧下清理，无需拆卸整段管路。

　　考虑到不同工厂的气源压力存在波动，设备的气动回路都加装了调压阀与气源处理二联件，可稳定输出0.5MPa的工作气压，升降气缸的行程两端都加装了液压缓冲器，减少气缸到位时的冲击噪音，整机运行时的噪音控制在72分贝以内，符合车间作业的噪音标准。设备底部的储液槽容量为120L，自带液位传感器，当液位低于设定值时会自动触发补液，同时配备电加热组件，可将清洗液温度加热到40-60摄氏度，提升对油污类杂质的清洗效果，温度控制精度在±2摄氏度，避免温度过高损伤滤芯的密封材质。输送机构的驱动电机采用减速电机搭配变频器调速，输送速度可在0.1-0.5m/s范围内调整，适配不同清洗节拍的产线需求，输送链采用不锈钢平顶链，耐腐蚀性强，长期在潮湿环境下运行也不会出现锈蚀卡滞的问题。
