十字手轮式旋塞型冷水嘴结构设计

　　日常民用给排水场景里，这类旋塞式冷水嘴是最常见的管路终端控水部件，多用于家庭厨房、公共卫生间、户外临时取水点、老旧小区分户进水支路等场景，承担管路通断、出水流量调节的核心功能，相比快开式陶瓷阀芯水嘴，该类结构的抗杂质卡滞能力更强，在水质硬度偏高、管路铁锈杂质较多的使用场景下，故障率更低，维修拆解也更简便，不需要专用工具即可完成密封件更换。

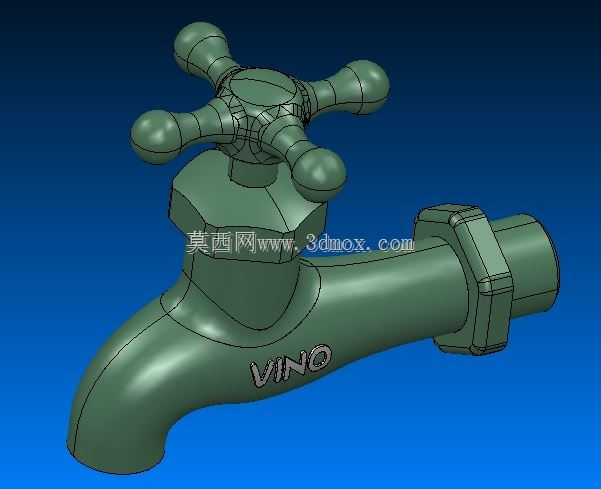

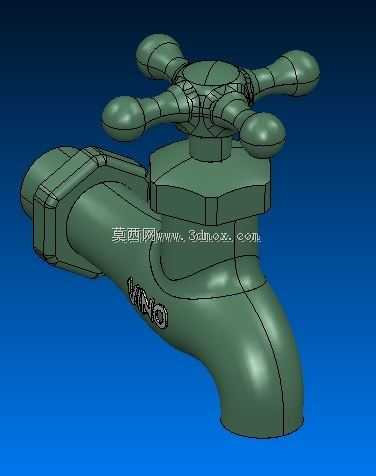

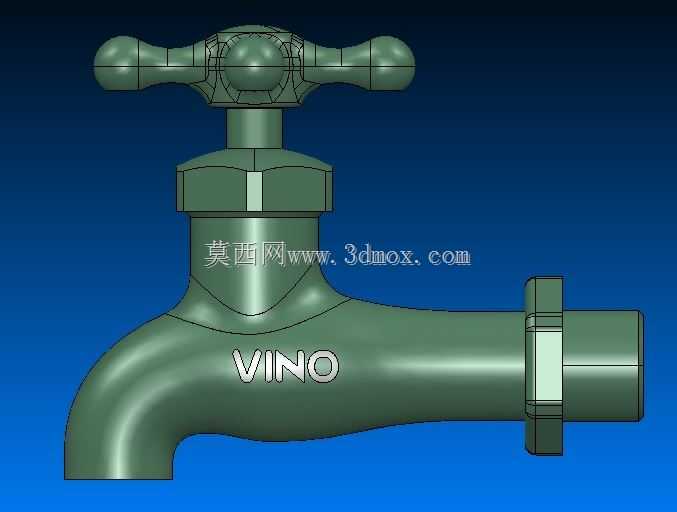

　　从结构设计逻辑来看，该款水嘴采用下进侧出的弯管式流道结构，进水端设置外螺纹连接段，配套六角锁紧螺母结构，可直接对接墙面预埋的4分镀锌水管或PPR转接头，安装时仅需在螺纹段缠绕生料带，拧入预埋管接头后调整出水嘴朝向即可，安装边界需预留至少80mm的前部操作空间，保证手轮旋转时不会与墙面、台盆边缘发生干涉，整体外形长度控制在110mm左右，出水嘴中心距安装墙面的距离约65mm，适配绝大多数常规台盆、拖把池的安装开孔位置，不会出现出水过于靠内导致接水不便的问题。

　　操作端采用十字形四爪手轮设计，相比单柄手轮，该结构的力臂更长，旋转时所需的操作力矩更小，即便手部沾水、沾有油污也能稳定施力，不会出现打滑拧不动的情况，手轮与阀芯杆采用扁位配合加顶部压盖固定的连接方式，长期使用不会出现手轮空转的问题，手轮表面做圆弧过渡处理，没有尖锐棱角，日常使用磕碰不会划伤手部。

　　阀体流道采用平滑圆弧过渡设计，没有直角突变结构，水流通过时的局部阻力损失更小，出水时不会产生明显的紊流噪音，即便在0.3MPa的常规市政供水压力下，出水也能保持平稳柱状，不会出现飞溅情况。阀座密封采用锥面配合结构，旋转手轮时带动旋塞上下位移，通过锥面的压紧程度调整过流面积，既可以完全截断水流，也可以根据使用需求调整不同出水流量，适配接水、冲洗等不同使用场景。

　　建模过程中需要重点关注几个配合公差：进水端外螺纹采用G1/2管螺纹标准，螺纹有效长度控制在15mm，保证拧入接头后有足够的啮合长度，不会出现漏水、脱开的风险；阀芯与阀体的配合锥面粗糙度需控制在Ra1.6以下，保证密封面贴合紧密，无需额外密封垫即可实现低压下的静密封；手轮与阀杆的配合间隙控制在0.1mm以内，既保证装配顺畅，也不会出现旷量晃动的问题。出水嘴末端做45度倒角处理，水流流出时会沿倒角形成规整水幕，不会沿阀体外壁流淌造成台面积水。阀体侧面的标识区域做下沉0.2mm的刻字位，可模压品牌标识，不会因为长期使用摩擦导致标识磨损消失。

　　这类结构的水嘴在实际选型时，需要注意使用场景的供水压力，常规款适配0.1-0.6MPa的供水压力，若用于高层供水末端压力过高的场景，可在进水端加装限流垫圈，避免出水冲击力过大造成飞溅；若用于户外低温场景，需在冬季停用时排空阀体内存水，避免结冰膨胀导致阀体开裂。相比目前常见的快开陶瓷阀芯水嘴，该类旋塞结构的水嘴通径更大，全开状态下的流量比同规格快开水嘴高30%左右，更适合需要大流量取水的拖把池、户外浇灌等场景，且密封件为通用橡胶圈，配件获取成本极低，即便长期使用出现密封磨损，仅需更换几毛钱的密封圈即可恢复正常使用，全生命周期使用成本远低于集成式阀芯的快开水嘴。建模时阀体壁厚控制在2.5mm以上，采用铸铁或黄铜铸造均可满足强度要求，手轮部分可采用铸铁镀铬或硬质塑料注塑，在保证结构强度的前提下控制整体成本，锁紧螺母采用对边24mm的六角结构，使用普通活动扳手即可完成安装紧固，不需要专用定制工具，适配普通水电工的日常安装作业需求。
