双开关带五孔插座式墙面开关箱结构

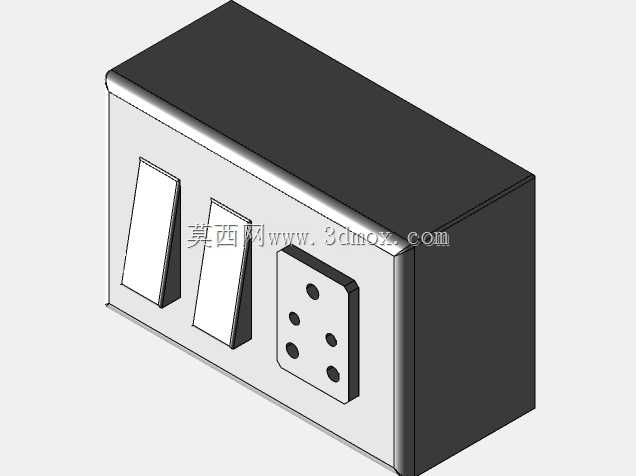

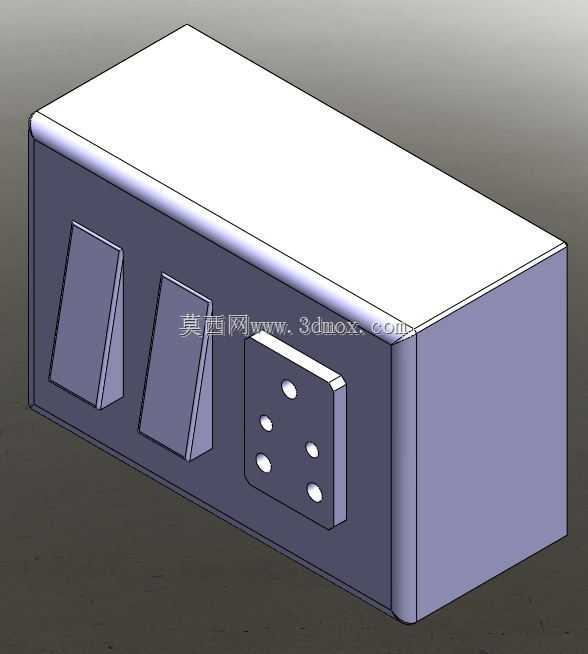

　　日常民用及小型商用场景里，这类集成开关与插座的开关箱是末端配电环节最常见的部件，多布置在室内墙面距地面1.2-1.4米的高度位置，承担局部回路通断控制、就近取电的核心作用，常见于办公室工位旁、家庭客厅卧室墙面、小型商铺的操作区附近，不用单独布设开关面板与插座面板的底盒，一体化结构能减少墙面开孔数量，降低装修阶段的布线施工复杂度。从结构设计来看，这款开关箱采用长方体明装式壳体，壳体做了圆角过渡处理，没有尖锐棱角，一方面能避免安装过程中划伤施工人员手部，另一方面日常使用时也能减少磕碰造成的壳体掉漆、变形问题。壳体正面左侧布置两个翘板式开关按键，按键做了倾斜坡面设计，手指按压时的接触面积更大，按压力度反馈清晰，不会出现卡滞、

　　按动无响应的情况，两个开关可分别控制两路独立的照明回路或者小功率用电设备回路，比如分别控制房间主灯与辅助射灯，满足不同的使用需求。正面右侧集成了一个标准五孔电源插座模块，模块做了凸起式的独立安装位，和开关按键区域保持足够的安全间距，避免插拔插头时误触开关按键，五孔的布局同时兼容两扁插与三扁插的国标插头，两孔与三孔插孔的间距做了优化，不会出现两个插头同时插入时互相干涉的情况，日常给手机充电器、小型台式风扇、桌面台灯这类设备供电都能适配。设计阶段首先考虑的是安装适配性，壳体背部预留了标准的86型底盒安装孔位，既可以直接明装在墙面走明线的场景，也能适配常规暗装底盒做嵌入式安装，不用额外定制安装配件，通用度较高。

　　壳体内部预留了足够的走线空间，能容纳3-4根2.5平方毫米的铜芯导线做并线、接线操作，接线端子区域做了分隔，强电进线与出线的位置有明确的走线槽，避免导线杂乱堆积造成的绝缘层磨损、散热不畅问题。壳体的壁厚控制在1.8-2毫米之间，采用常用的阻燃PC材质加工时，能保证足够的结构强度，安装时拧动固定螺丝不会造成壳体开裂，同时日常使用中轻微的外力撞击也不会导致壳体破损。开关按键的转轴位置做了耐磨结构设计，反复按动上万次也不会出现松垮、接触不良的问题，插座的弹片采用高弹性铜材，插拔次数达到国标要求的寿命后依然能保持足够的夹持力，避免插头松动打火花的安全隐患。从安装边界来看，这款开关箱的整体宽度控制在15厘米以内，高度在8厘米左右，

　　突出墙面的厚度不到4厘米，不会占用过多的墙面空间，哪怕是布置在门框旁边、家具缝隙旁的狭窄墙面上也能顺利安装，不会和门框、家具侧板产生干涉。实际选型使用时，这类集成式开关箱适合用电点位不多、墙面空间有限的场景，相比单独安装两个开关面板加一个插座面板，整体的外观一致性更好，面板之间没有拼接缝隙，日常清洁擦拭时也不容易积灰，打理更方便。设计建模过程中，需要重点关注开关按键与壳体安装槽的配合间隙，间隙控制在0.2-0.3毫米之间，既保证按键按动顺畅无卡顿，又不会因为间隙过大进灰、进小飞虫影响内部电气元件的使用寿命；插座模块的安装位要保证和壳体正面的垂直度，偏差不能超过0.5度，不然插头插入后会出现歪斜，长期使用会导致内部弹片变形。另外壳体的上下两端预留了穿线孔位，穿线孔的位置做了护套安装槽，安装导线时可以加装橡胶护套，避免穿线时导线绝缘层被壳体的塑料毛边划破，造成漏电隐患。这类开关箱的额定工作电流一般在10A，适用220V的民用交流供电场景，设计时要明确标注适用的功率范围，避免接入大功率用电设备造成过载发热。
