多接口接线密封式工业控制接线盒结构

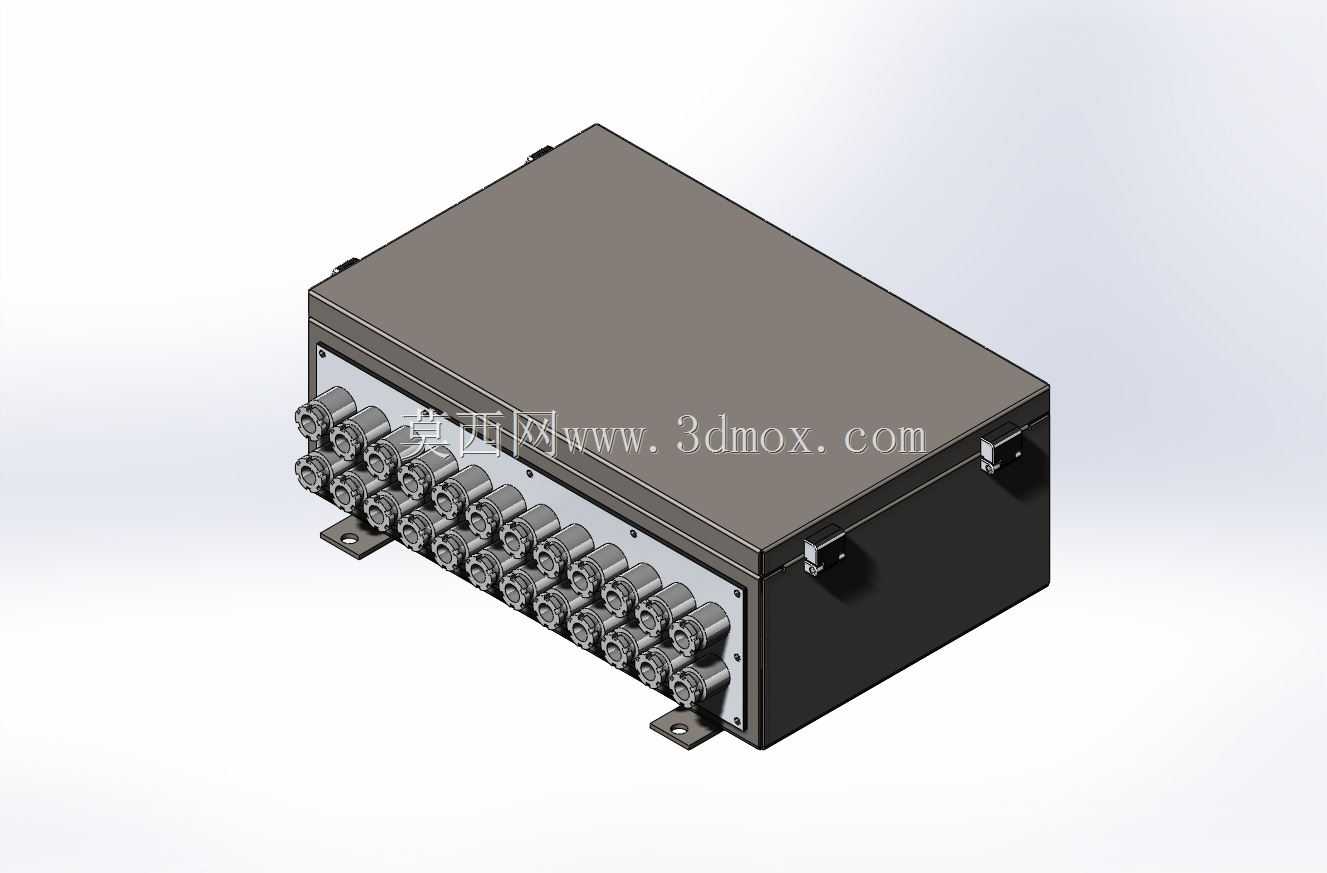

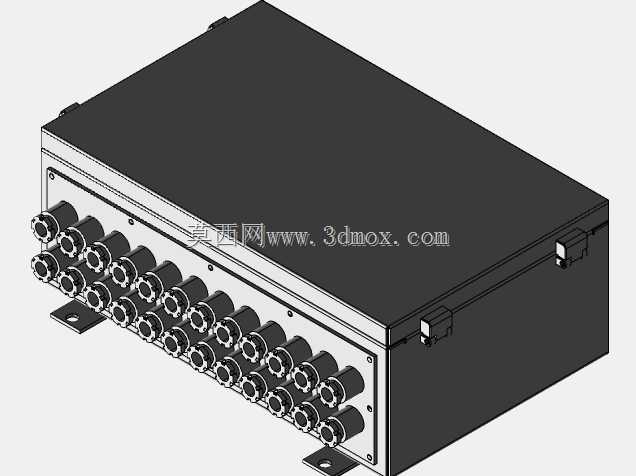

　　这款接线密封控制组件主要面向工业现场多回路信号、动力线缆的集中转接场景，常见于生产线旁的工位信号汇总、户外设备的线缆分线防护、测试台架的接线中转等工况，能在多尘、存在喷淋风险的工业环境下为内部接线节点提供可靠的物理防护，避免线缆接头裸露引发的短路、积灰接触不良、外力拉扯松脱等常见现场故障。从结构设计来看，整体采用封闭式矩形箱体构型，上盖与下箱体通过侧边快拆搭扣实现锁紧，日常检修维护时无需完全拆卸紧固件，翻开搭扣即可快速开启上盖完成接线调整，闭合状态下搭扣的压紧力能让箱体接缝处保持均匀贴合，配合密封胶条可满足常规工业场景的防尘防溅要求。箱体单侧端面密集布置了多组电缆密封接头，每一个接头对应独立的线缆穿入通道，

　　密封套采用适配对应线径的弹性材质，线缆穿入后拧紧接头压帽即可抱紧线缆外层，既可以固定线缆避免拉扯受力直接传递到内部接线端子上，也能封堵箱体与线缆之间的间隙，阻挡外界水汽、粉尘进入箱体内部。箱体底部伸出的带孔安装支脚是安装定位的核心边界，支脚与箱体为一体化结构，安装孔位的间距经过适配常规工业安装型材、设备壁面的固定孔距设计，安装时无需额外制作转接支架，直接通过螺栓即可将整个组件固定在安装基面，支脚的弯折高度预留了足够的走线空间，箱体底面不会与安装基面完全贴合，避免基面凝露直接浸泡箱体接缝。内部适配的是标准规格的接线端子排，端子排的固定卡槽直接集成在箱体内壁的安装凸台上，无需额外加装固定导轨即可完成端子排的定位，

　　每一路穿入箱体的线缆都可以对应接到端子排的独立接线位上，不同回路的接线可以通过端子排的标识位做清晰标记，后期排查线路时能快速对应点位。设计过程中充分考虑了现场接线的操作空间，箱体内部的深度预留了足够的线缆弯折余量，即使是带屏蔽层的多芯控制线缆，穿入后也能顺畅完成剥线、压接、接线的操作，不会出现箱内空间过小导致线缆过度弯折损伤线芯的问题。箱体的边角位置做了圆弧过渡处理，没有尖锐的冲压棱角，既可以避免安装维护过程中划伤操作人员，也能减少应力集中，提升箱体整体的结构强度，在受到轻微外力碰撞时不会出现边角变形导致的密封失效问题。
