多轴联动齿轮传动组装配结构

项目分类:齿轮 发布时间:2022-01-13 ID:503750

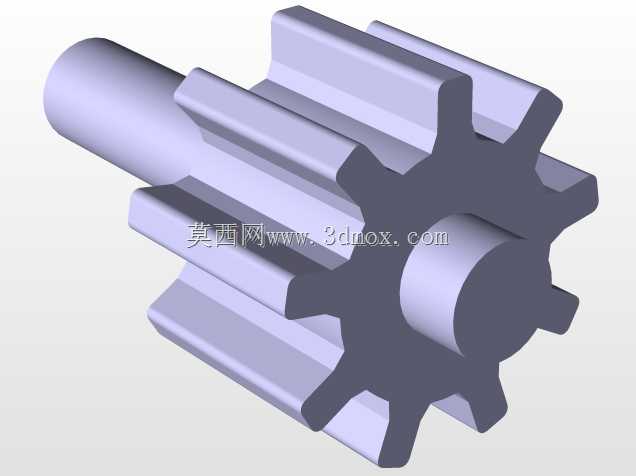

  • 多轴联动齿轮传动组装配结构

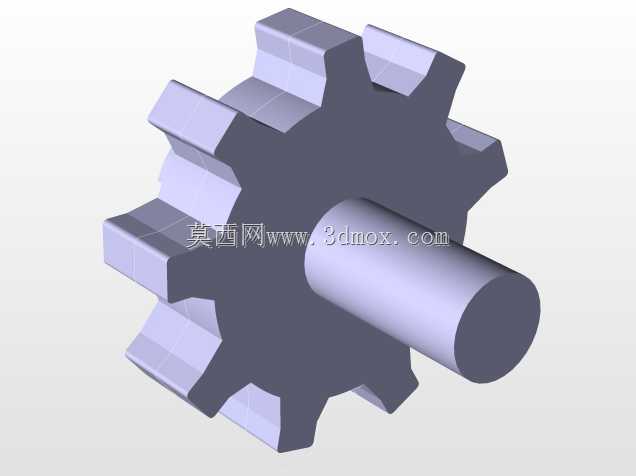

  • 多轴联动齿轮传动组装配结构
  • 多轴联动齿轮传动组装配结构
  • 多轴联动齿轮传动组装配结构
  • 多轴联动齿轮传动组装配结构

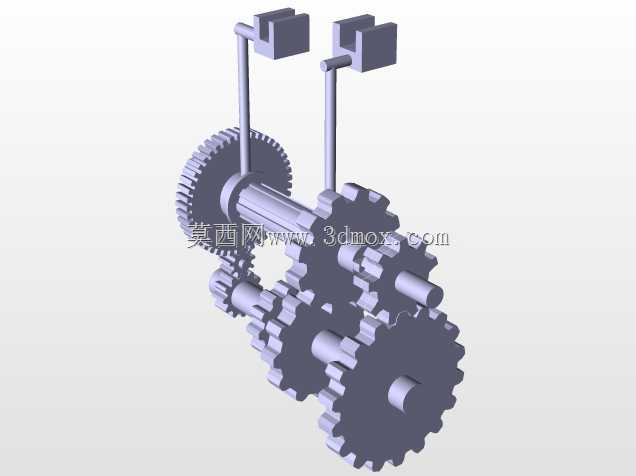

  这套齿轮传动结构常见于中小功率的机械动力传递场景,比如小型轻工设备的进给机构、教学演示用传动实验台、简易自动化生产线的动力分流单元,核心作用是把单路输入的动力通过不同齿数比的齿轮啮合,分配到多个输出轴端,实现不同转速、不同转向的动力输出,满足同一设备上多个执行部件的同步或差速动作需求。从结构设计逻辑来看,整套传动组采用平行轴布置方案,所有齿轮的轴线均保持平行,没有引入锥齿轮、蜗轮蜗杆等相交轴或交错轴传动件,最大程度降低了加工和装配的精度要求,也减少了传动过程中的轴向力负载,支撑轴的受力状态更简单,选用普通深沟球轴承即可满足支撑需求,不需要额外配置推力轴承来抵消轴向载荷。齿轮的排布上,采用了多级啮合的布局,

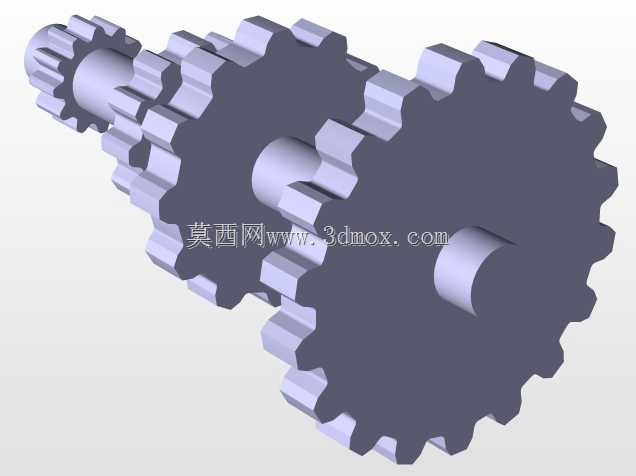

  输入轴端的小齿轮与中间轴的大齿轮啮合实现一级减速,中间轴上的不同齿数齿轮再分别与对应输出轴的齿轮啮合,既可以实现不同的传动比输出,也能通过调整齿轮的啮合位置改变输出轴的转向,适配不同执行部件的动作方向要求。每根轴的支撑位置都预留了标准轴承的安装位,轴肩高度按照轴承内圈的定位要求设计,既保证轴承安装到位后不会发生轴向窜动,也不会因为轴肩过高影响轴承的后续拆卸维护。齿轮与轴的连接采用平键周向定位,键槽的位置统一布置在轴的同一母线上,方便加工时一次装夹完成所有键槽的铣削,减少装夹找正的时间成本,也能降低装配时的对位难度。从安装边界来看,整套传动组的所有齿轮外圆都控制在统一的安装轮廓范围内,

  输入轴和输出轴的轴端伸出长度按照标准联轴器的安装尺寸设计,伸出轴的直径公差采用h7级精度,方便与外部动力源、执行部件通过联轴器直接连接,不需要额外加工转接轴。齿轮的齿宽按照传递扭矩的大小匹配设计,模数选取兼顾了齿根弯曲强度和齿面接触强度,在满足额定负载下不发生断齿、点蚀失效的前提下,尽可能缩小齿宽尺寸,减少整套结构的轴向占用空间。装配逻辑上,采用从下到上的分层装配顺序,先将最下层的轴与齿轮、轴承组装为独立组件,装入安装基座的对应轴承孔后,再依次装配上层的轴系组件,每装完一级齿轮副都手动盘车检查啮合间隙,确保齿侧间隙在0.1-0.2mm的合理范围内,既不会因为间隙过小出现卡滞、运转发热的问题,也不会因为间隙过大导致传动反向空程过大,

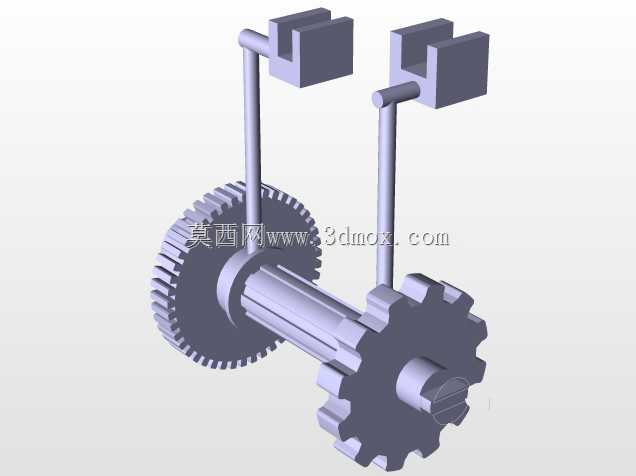

  影响传动精度。顶部的两个拨叉结构是这套传动组的操控部件,通过拨叉的上下移动可以带动对应齿轮在轴上做轴向滑移,改变齿轮的啮合对象,从而实现输出转速的档位切换,拨叉的滑动行程按照齿轮的啮合宽度设计,行程两端设置了限位结构,避免滑移过度导致齿轮脱啮或者撞齿。拨叉与齿轮的接触位置采用圆弧面贴合,减少滑移过程中的摩擦阻力,拨叉的操纵杆伸出端预留了手柄或者气缸的安装接口,可以适配手动操控或者气动自动操控两种模式。整套结构没有设计复杂的润滑油路,采用脂润滑方式即可满足中低速运转的润滑需求,装配时在齿轮啮合面、轴承滚动体位置涂抹足够的锂基润滑脂,就能保证长时间运转不会出现过度磨损,日常维护只需要定期补充润滑脂即可,不需要配置复杂的密封结构来防止润滑油泄漏,适配那些对密封要求不高、维护频次低的应用场景。在实际选型适配时,这套传动组可以根据需要传递的功率大小调整齿轮模数和轴径尺寸,如果用于负载更大的场景,只需要将齿轮材质从普通45号钢替换为20CrMnTi并做渗碳淬火处理,就能提升齿面硬度和承载能力,不需要改动整体的安装尺寸和布局结构,具备不错的结构延展性。
