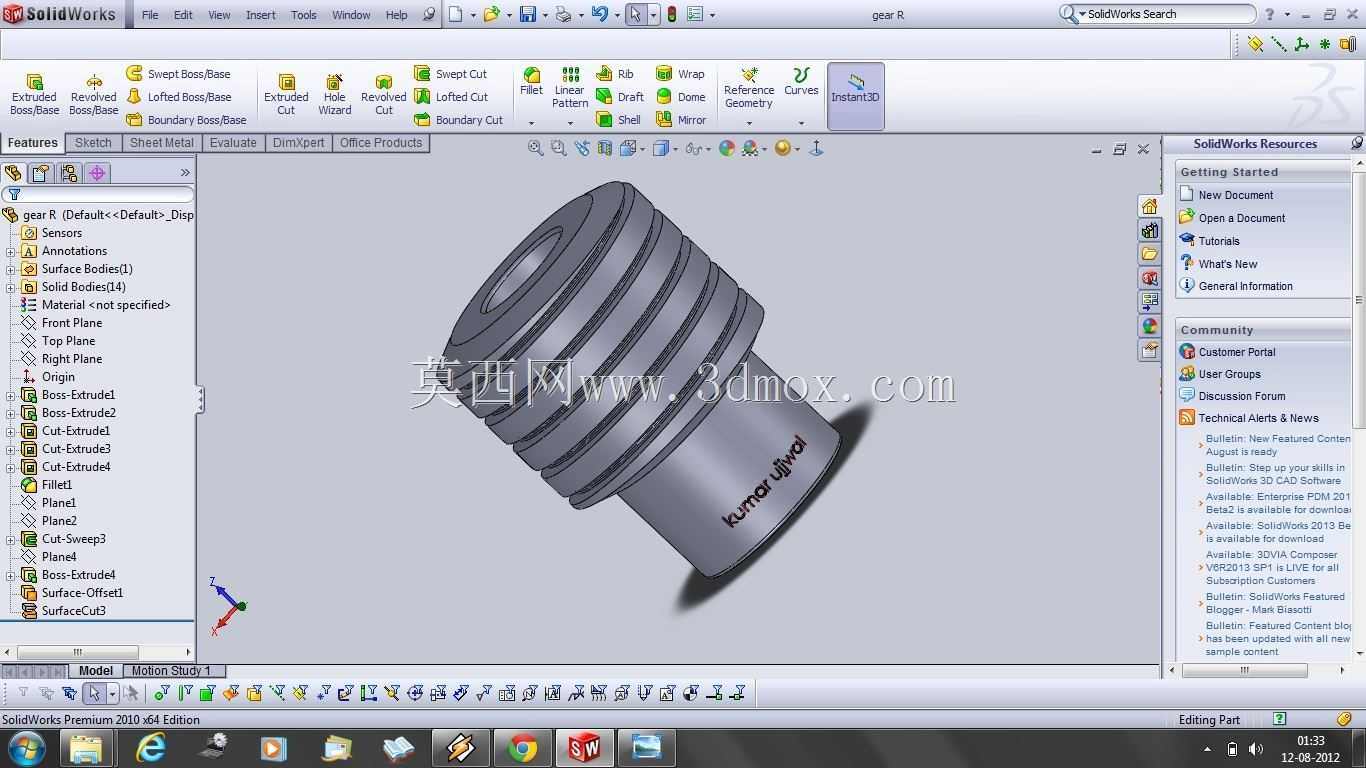

这类带螺旋齿形的金属蜗杆零件,常配套蜗轮组成交错轴传动副,在中小功率的传动场景中应用极广,常见于小型输送设备的进给机构、精密调节装置的动力传递单元、自动化生产线的转角传动工位,能在紧凑的安装空间内实现大传动比的动力传输,相比平行轴齿轮组,单级蜗杆副就能实现10-60的传动比,不需要额外叠加多级减速结构,能大幅缩减整套传动机构的占用空间。从结构设计逻辑来看,该零件采用一体化金属切削成型结构,主体分为齿形工作段与端部安装轴段两部分,齿形段外圆加工有连续的等距螺旋齿槽,齿面经过精整处理,能保证与蜗轮啮合时的接触面积均匀,减少局部应力集中带来的齿面磨损;端部的光轴段用于装配轴承与定位套,轴段与齿形段的同轴度公差控制在0.02mm以内,
避免高速运转时出现径向跳动引发的传动噪音与振动。零件的齿形采用阿基米德蜗杆齿廓设计,加工时可通过普通车床搭配成型车刀完成切削,不需要专用的复杂加工设备,适配中小批量的零件加工需求,齿顶与齿根的过渡位置加工有小圆角,能消除热处理环节的应力集中点,提升零件的整体抗疲劳强度。安装边界方面,齿形段的外圆直径与配套蜗轮的中心距直接匹配,装配时需要保证蜗杆轴线与蜗轮轴线的空间交错角为90度,轴线的偏移量不能超过0.05mm,否则会出现齿面啮合不良、传动卡滞甚至断齿的问题;端部轴段的直径适配标准深沟球轴承的内孔尺寸,装配时可通过轴肩实现轴向定位,不需要额外加工复杂的定位结构,轴端预留的螺纹孔可用于安装锁紧挡圈,防止轴承运转过程中出现轴向窜动。
实际工况下,这类蜗杆传动副具备反向自锁特性,当导程角小于啮合轮齿的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性让它在升降类调节机构、需要断电锁止的传动工位中具备独特优势,不需要额外加装刹车或锁止机构就能实现位置保持,简化整套设备的结构设计。设计过程中需要重点校核齿面接触强度与齿根弯曲强度,针对持续运转的工况,还要核算齿面的滑动速度,匹配对应的润滑方式,当滑动速度较低时可采用油脂润滑,滑动速度较高时需要搭配油池润滑或者喷油润滑,避免齿面过早出现磨损失效。零件的外表面采用金属本色处理,没有额外的涂层,能直观观察到加工刀纹与齿形成型质量,方便装配前的外观质检,齿形的螺旋升角经过精准计算,
保证啮合时的传动效率维持在合理区间,兼顾传动性能与加工经济性。在配套选型时,需要根据设备的负载扭矩、输入转速、传动比要求匹配对应的模数与头数,单头蜗杆的传动比大、自锁性能好,适合低速重载的调节场景,多头蜗杆的传动效率更高,适合连续运转的动力传输场景,该结构的齿形参数经过优化,啮合时的重合度更高,运转过程更平稳,能有效降低传动过程中的冲击与噪音,适合对运行平稳性有要求的精密设备场景。
