线束加工用自动缠带设备结构设计

　　在线束加工的量产环节里，线束外层绝缘包覆的一致性一直是影响成品良率的关键节点，传统人工缠胶带的作业方式，不仅缠带张力波动大、叠边宽度不均，长时间重复作业还容易出现包覆遗漏、线束弯折损伤的问题，这类自动线束编带设备的出现，本质上是把缠带作业的走带张力、包覆转速、线束进给速度三个核心参数做了刚性约束，让整段线束的包覆质量完全脱离人工操作熟练度的影响。从实际产线的适配场景来看，这类设备主要对接汽车线束、家电内部连接线束、工业设备控制线束的后段包覆工序，既可以完成整段线束的全包裹缠带，也能针对线束的分支节点、端子连接位置做定点局部包覆，替代人工完成胶带的自动牵送、裁切、贴合动作，单工位的作业效率能达到人工缠带的3倍以上，且缠带叠边误差可以控制在1mm范围内，避免了人工缠带常见的胶带褶皱、局部过厚导致的后续装配卡滞问题。

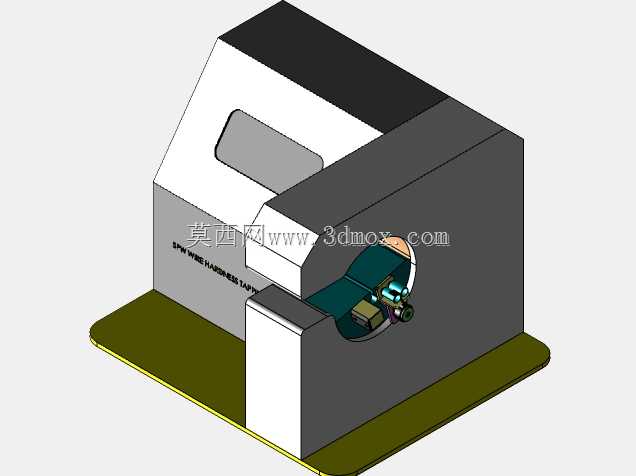

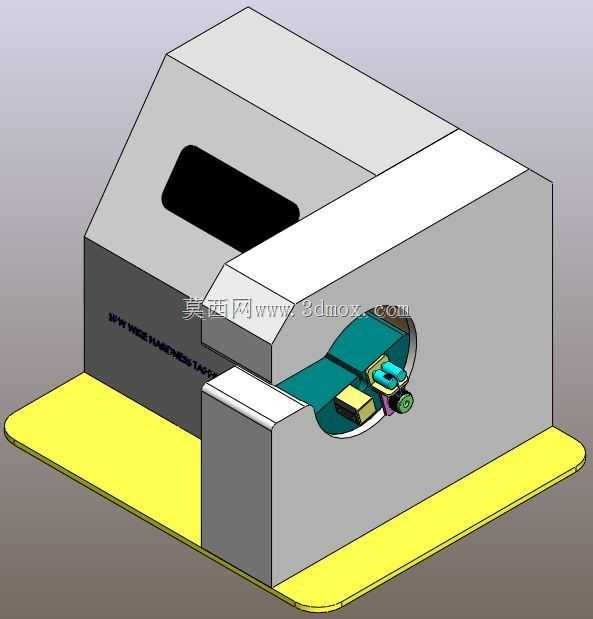

　　从结构设计的思路来看，整个设备的布局采用了卧式悬臂的操作逻辑，主体的箱型结构一方面作为内部传动组件的安装载体，内部集成了缠带回转机构、胶带张力调节组件、线束导向定位模块、胶带裁切单元，箱体的倾斜操作面预留了观察窗口，方便作业人员实时观察内部胶带余量、缠带走带状态，不用频繁拆开设备护罩做检查。设备前端的圆形开口是线束的穿入作业位，开口内部的回转盘上预留了胶带卷的安装位，作业时只需要把待加工线束从开口处穿入，定位到内部的导向槽内，设备启动后回转盘带动胶带卷围绕线束做匀速圆周运动，同时配合线束的轴向进给，就能让胶带以设定的叠边比例均匀缠绕在线束外层。回转盘的驱动采用了同步带传动结构，相比齿轮直接驱动，同步带的传动噪音更低，且能缓冲缠带过程中胶带张力波动带来的负载冲击，避免回转盘转速忽快忽慢导致的缠带松紧不一。

　　设备底部的延伸安装底板是整个设备的安装基准面，底板上预留了多组固定安装孔，可以直接锁装在流水线的标准工作台面上，也可以搭配独立的移动支架做离线工位布置，安装时不需要额外做地基找平，只要保证工作台面的平面度误差在2mm范围内就能满足设备运行的精度要求。从安装边界的尺寸来看，整个设备的主体宽度控制在450mm范围内，纵深尺寸380mm，不含底部支架的高度为320mm，占用的工作台面空间和一台普通台式电脑主机相当，不会过多挤占产线的操作空间，设备前端的作业开口中心距离工作台面的高度为180mm，刚好匹配作业人员坐姿操作的手部高度，长时间作业不会出现手臂抬升疲劳的问题。

　　在功能细节的设计上，设备内部的胶带张力调节组件采用了弹簧压轮的自适应结构，不管是使用薄款的PVC绝缘胶带，还是稍厚的绒布降噪胶带，压轮都能通过弹簧的预紧力自动适配胶带厚度，保持恒定的走带张力，避免胶带被拉断或者缠带过松脱落的问题。开口位置的线束导向槽做了快换式设计，可以根据待加工线束的直径更换对应尺寸的导向衬套，覆盖直径3mm到25mm范围内的各类线束加工需求，衬套采用耐磨的POM材质加工，长期和线束外被摩擦也不会刮伤线束的绝缘层。设备前端的裁切单元采用了气动切刀结构，缠带作业到达设定长度后，切刀会自动伸出切断胶带，同时胶带的端头会被预先贴附在压片上，方便下一次作业时直接贴合到线束表面，不需要人工重新牵送胶带引头。

　　从实际使用的适配性来看，这类设备不需要搭配复杂的外部控制系统，只需要接入常规的220V工业气源和电源就能运行，操作面板上的参数调节旋钮可以直接调整回转盘的转速、线束进给的速度、胶带叠边的比例，一线作业人员经过10分钟左右的简单培训就能独立操作，不需要掌握专业的编程知识。设备的护罩结构全部采用可拆卸式的钣金拼接设计，日常维护时只需要拧开侧边的固定螺丝就能打开护罩，完成胶带卷更换、传动组件润滑、切刀刃口清理等常规保养动作，不需要复杂的专用拆装工具。针对产线常见的多规格线束切换需求，设备内部预留了参数存储位，可以把不同线束对应的缠带参数提前保存，切换生产型号时只需要调用对应参数就能直接作业，减少反复调机的等待时间。
