18头气动秤体式灌装封盖机底座结构

　　在食品饮料、日化洗护等行业的瓶装、罐装产品生产线上，灌装与封盖环节的设备稳定性直接决定整线生产效率与成品合格率，作为18头气动秤整体式灌装封盖设备的核心承载部件，该底座承担着整组灌装阀组、称重模块、封盖执行机构的全部静载荷与运行动载荷，是保障设备高速运行时定位精度的基础结构件。从实际产线应用来看，这类多工位回转式灌装封盖设备通常布置在洗瓶工序之后、贴标工序之前，需要适配PET瓶、玻璃瓶、金属易拉罐等多种包装容器的生产节拍，单台设备每小时产能可达一万瓶以上，运行过程中气动元件的往复冲击、称重模块的微幅振动、回转台的启停惯性都会直接传递到底座结构上，因此底座的刚性设计、安装基准精度直接影响灌装量误差控制与封盖密封性合格率。

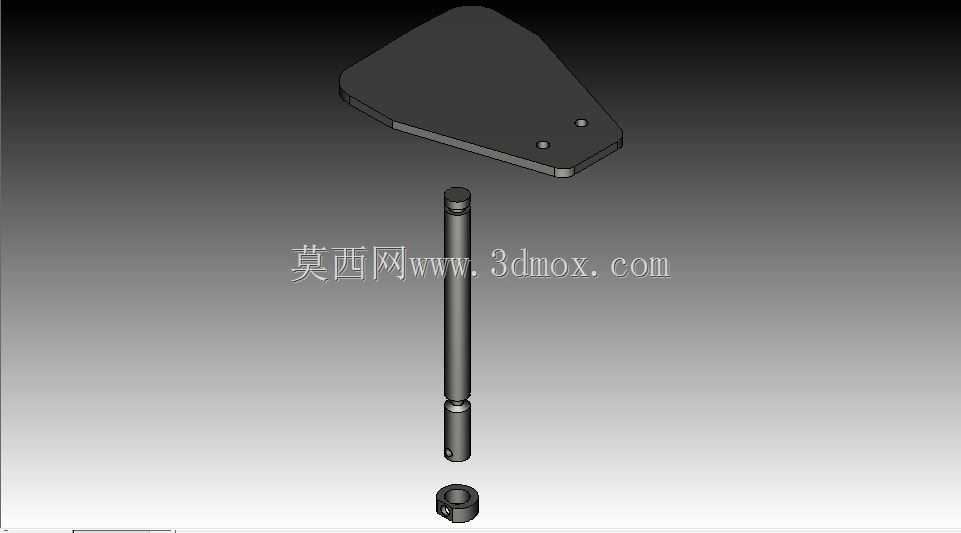

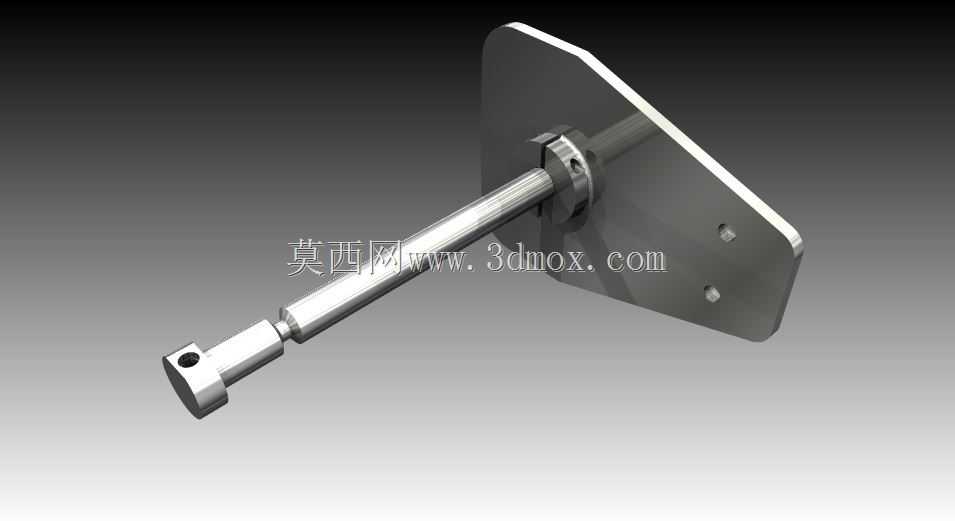

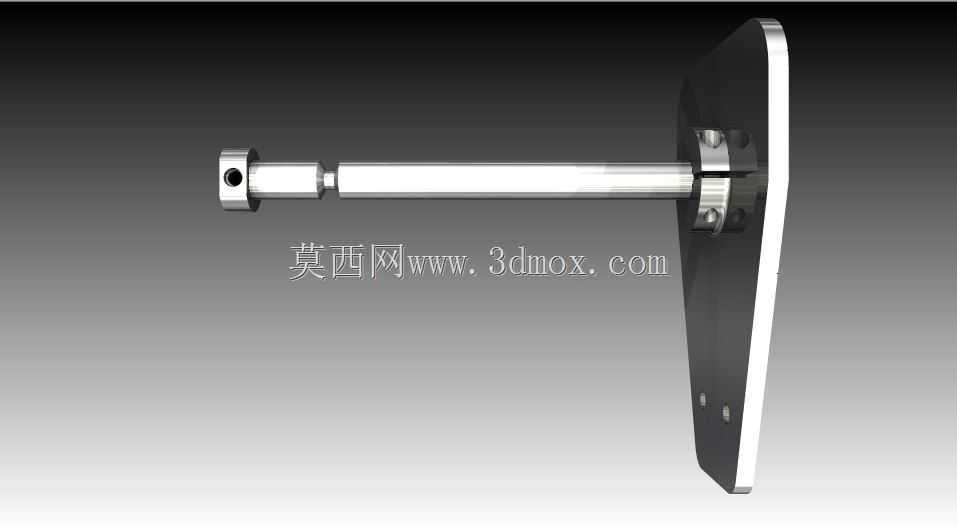

　　该底座采用异形平板加竖向支撑导杆的组合结构，上部异形承载板根据18组灌装头的环形排布轨迹做轮廓适配，板体上预留的多个定位销孔用于固定称重传感器安装板与气动管路走线支架，板体边缘做倒角处理避免安装调试过程中磕碰划伤操作人员或管线。竖向设置的长导杆采用等直径圆柱结构，表面做硬化处理降低与直线轴承的配合磨损，导杆上下端分别设置连接轴头与安装座，用于和上部升降滑台、下部机架固定座做同轴定位，导杆的长度尺寸根据设备灌装行程做匹配设计，预留足够的升降余量适配不同高度的包装容器，避免出现灌装头插入深度不足导致的液体飞溅、或是插入过深碰伤瓶底的问题。设计过程中首先需要核算整组上部机构的总重量，

　　结合气动元件动作时的冲击系数确定底座板材的厚度与加强筋布置位置，上部承载板的轮廓在避让周边回转护罩、进瓶星轮、出瓶导板安装空间的前提下，尽可能扩大支撑跨度降低重心高度，避免设备高速回转时出现整机晃动。导杆与承载板的连接位置经过动平衡校核，确保18个工位的重量分布均匀，减少回转过程中的偏载力矩，导杆的安装基准面平面度、导杆与承载板的垂直度公差控制在0.02mm以内，保障上部滑台升降过程中无卡滞、称重模块的受力方向始终垂直于传感器轴线，避免侧向力导致称重数据漂移。安装边界方面，底座下部与设备主机架的连接采用定位销加螺栓紧固的方式，预留的安装孔位做长圆孔设计，方便现场安装时微调底座的水平位置与同轴度，

　　上部承载板上的安装孔位按照模块化设计思路排布，可兼容不同量程的称重传感器、不同规格的灌装阀安装需求，减少后续设备改型时的结构改动量。在日常产线运维中，该底座的导杆配合面需要定期加注润滑脂，承载板上的残留积液需要及时清理避免腐蚀板材表面，连接螺栓需要按照预设扭矩定期复紧，防止长期振动导致螺栓松动影响设备精度。
