多工位药丸颗粒定量灌装工作站结构

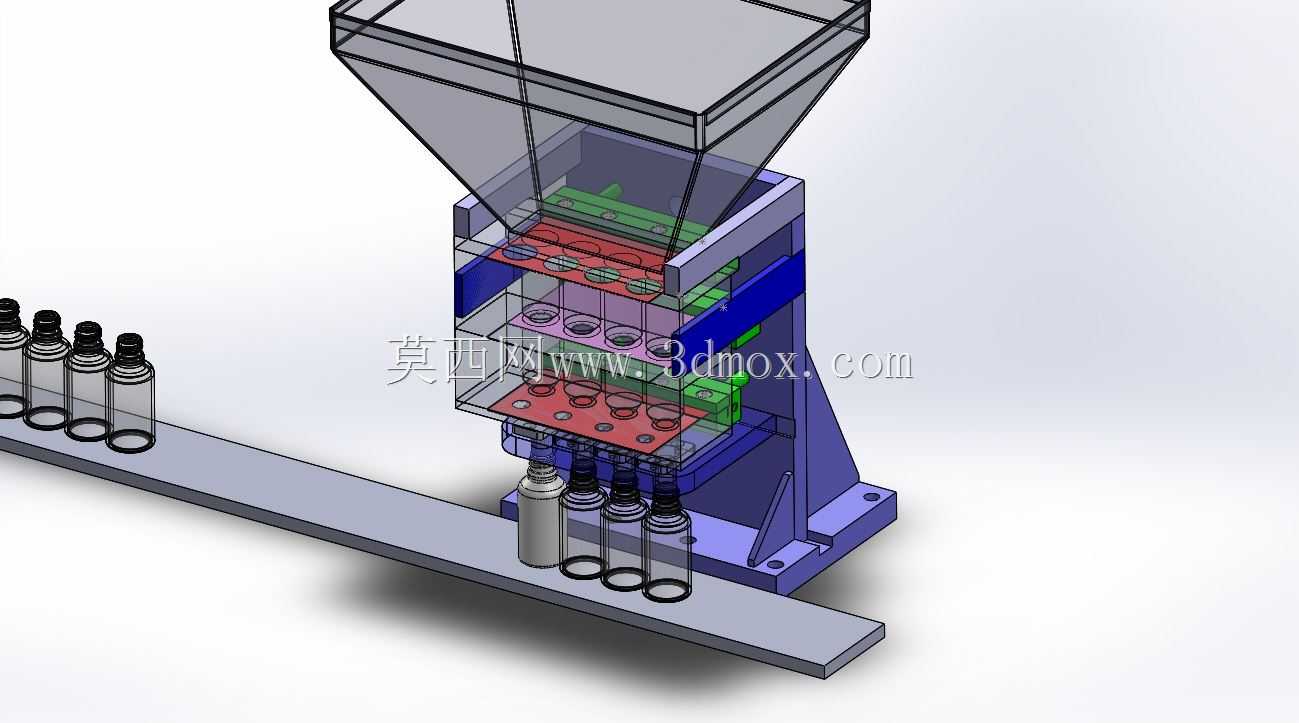

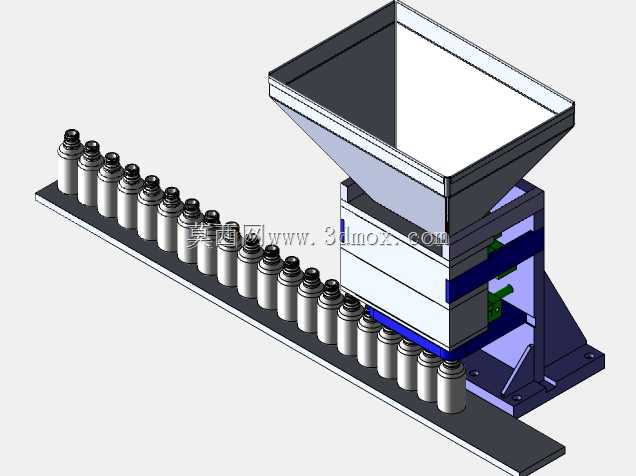

　　这套灌装结构主要面向医药、食品行业的小颗粒状物料瓶装分装场景，适配直径统一的小型圆柱瓶容器，可完成从料仓储料、多工位定量下料到瓶体承接的连续灌装动作，在固体制剂生产线、小型食品颗粒分装线中可作为核心灌装单元嵌入整线，替代传统单头低速灌装结构，提升小规格瓶装产品的分装效率。从结构布局来看，设备上部采用倒锥形透明料仓设计，料仓壁面倾斜角度经过物料安息角校核，可保证颗粒物料依靠自重持续向下流动，不会出现架桥、积料断料的问题，料仓下部衔接多层孔板式定量下料组件，每层孔板的孔径与灌装单瓶容量匹配，通过层板间的错位动作完成料孔充料、定量截料、下料投放的循环，单次动作可同时完成多瓶的定量灌装，孔板的孔位排布与下方输送线上的瓶体定位位置一一对应，

　　保证下料时物料可完全落入瓶口，不会出现撒料漏料的情况。设备的支撑框架采用立式折弯板焊接结构，底部设置带安装孔的固定底座，可直接通过螺栓固定在生产线的机架台面上，安装时需要保证下料口中心与输送线的瓶体定位中心同轴度误差不超过1mm，避免下料偏移。下部的输送导轨采用平直铝型材结构，可引导空瓶依次进入灌装工位，灌装完成的瓶体可顺着导轨流出到下一个旋盖、贴标工位，导轨的宽度可根据瓶身直径做适配调整，适配不同规格的圆柱瓶装容器。设计过程中，定量孔板的厚度根据颗粒物料的平均直径做了匹配，避免孔内卡料，层板间的滑动配合面采用低摩擦系数的耐磨材料，减少长期往复动作的磨损量，驱动部分的安装位预留了标准气缸的连接接口，

　　可直接选用标准行程的薄型气缸驱动孔板做往复错位动作，不需要额外定制驱动构件。料仓采用透明材质制作，现场操作人员可直接观察内部物料余量，及时补料，不需要额外加装料位检测装置也能完成基础的物料状态观察。整套结构的安装边界需要预留上部料仓的补料操作空间，以及侧面驱动组件的维护空间，设备整体重心落在底部底座的中心区域，高速运行时不会出现明显的振动偏移，可适配每分钟30-60瓶的中速生产线灌装需求，针对药丸、小型糖果、化工小颗粒等流动性较好的颗粒物料都有较好的适配性，不需要对核心结构做大幅改动，仅更换对应孔径的定量孔板即可适配不同单瓶容量的灌装需求。结构的下料导向段做了缩口设计，可缩小下料流道的直径，适配更小口径的瓶体，避免物料散落到瓶外，每个下料口都做了圆弧过渡，不会出现颗粒物料卡滞在流道内的情况。
