可调节纬度赤道式日晷结构设计

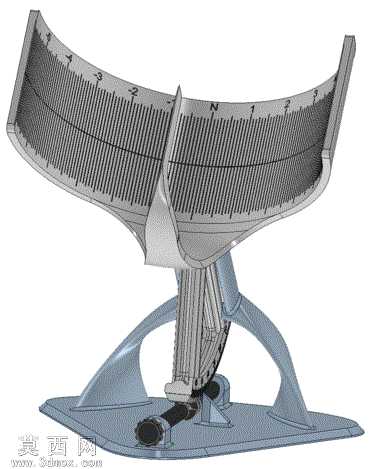

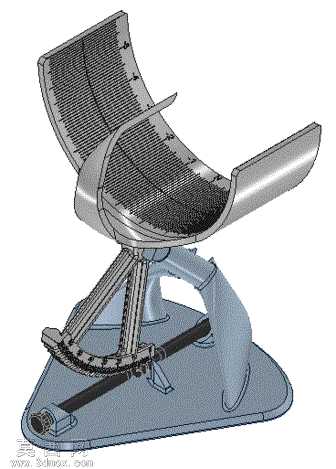

本作品为可调节纬度的赤道式日晷三维建模设计，整体采用三维参数化建模方式完成，完整还原了装置的可动调节结构与外观细节。建模过程中优先保证各部件的装配合理性，对底座支撑结构、晷针固定组件、纬度调节弧形刻度架、旋转锁紧轴等核心部件均做了独立的零件建模，通过装配约束还原真实的运动配合关系，确保纬度调节动作的逻辑与实物一致。材质渲染上，主体金属部件采用哑光银灰色金属质感材质，模拟铸铝或钢制构件的细腻磨砂表面，调节旋钮做防滑纹理细节处理，弧形刻度架上的刻度标识做蚀刻凹陷效果，还原真实量具类部件的视觉质感，底座部分做稳重的厚实体量设计，保证整体装置的视觉稳定性。结构设计上，摒弃了传统赤道日晷固定纬度的局限，通过带齿纹的弧形调节架与锁紧旋钮配合，可实现赤道面角度从0度到65度区间的连续调节，适配不同纬度地区的使用需求，无需额外工具即可完成纬度校准操作，调节到位后旋紧端部旋钮即可完成锁止，避免使用过程中出现角度偏移。设计思路围绕易用性与科普属性展开，简化了传统日晷复杂的安装校准流程，用户仅需根据所在地区纬度调整晷面倾斜角度，配合指北校准即可完成安装，晴朗天气下可实现约15分钟误差的计时功能，无需供电即可使用，既可以作为传统计时文化的科普展示教具，也可作为桌面工艺摆件的设计参考，建模过程中对所有活动配合面均做了间隙预留，确保结构具备实际生产落地的可行性，各部件无干涉错位问题，细节处的刻度、防滑纹、支撑筋等结构均做了精细化建模处理，保证渲染展示与结构验证的双重需求。
