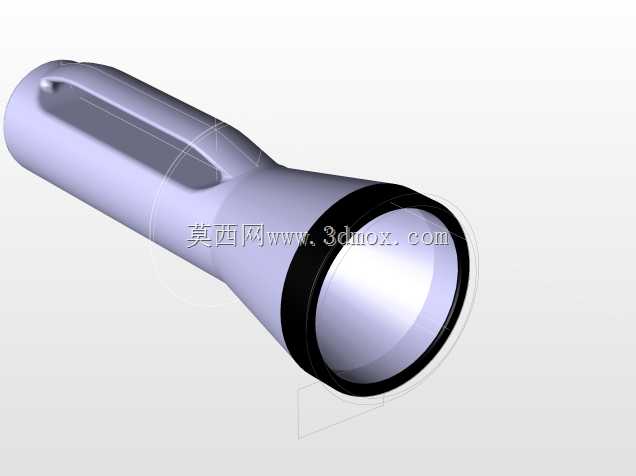

手持便携照明手电筒结构设计

　　这款手持照明设备的结构设计，首先围绕户外作业、应急巡检、日常家用等多场景的握持需求展开，筒身采用符合人体工学的弧面收腰造型，握持区域做了内凹的贴合曲面，能够匹配不同手型的握持姿态，长时间手持作业也不易产生滑脱、硌手的问题。从功能实现逻辑来看，整体结构分为灯头聚光区、筒身握持区、尾盖供电区三个独立模块，各模块之间采用螺纹旋合结构连接，接缝处预留了密封胶圈的安装槽位，能够满足日常使用中的防泼溅、防尘需求，适配户外突发降雨、多粉尘作业车间等复杂使用环境。灯头部分采用阶梯式内凹结构，最外侧为高强度透光镜片安装位，向内依次是反光杯定位台阶、光源基板安装座，反光杯的抛物面曲率经过反复调校，能够将光源发出的光线有效汇聚，形成射程足够的集中光束，

　　同时灯头外圈设置了加厚的防撞橡胶圈，在设备意外跌落时能够吸收冲击能量，保护内部镜片与光源组件不受损坏。筒身内部为电池仓结构，内径尺寸匹配常规圆柱形供电电芯，仓壁设置了导向筋位，能够避免电芯装反时出现接触不良的问题，同时筒身壁厚经过受力校核，在满足整体轻量化要求的前提下，能够承受日常使用中的挤压、磕碰载荷，不会出现筒身变形导致内部电芯卡滞的问题。设计过程中充分考虑了零部件的装配工艺性，所有结构转角处均做了圆角过渡，既避免了应力集中导致的结构开裂风险，也适配注塑成型的工艺要求，减少生产过程中的披锋、缩痕等缺陷。各连接部位的螺纹规格统一，既降低了零部件的开模成本，也方便后期使用过程中的拆解维护，用户无需特殊工具即可完成电池更换、

　　镜片清洁等日常维护操作。整体外形的径向尺寸控制在单手握持的舒适范围内，长度尺寸兼顾了电池容量需求与便携性要求，既能够放入常规的工具包、裤袋中携带，也能保证足够的续航时长满足连续作业需求。灯头与筒身的衔接处做了平滑过渡，没有突兀的棱角，在狭小空间内作业时不会勾挂衣物、线缆等周边物体，适配设备检修、户外探险、家庭应急等多种使用场景下的操作需求。
