油箱盖专用铰链冲压成型模具结构

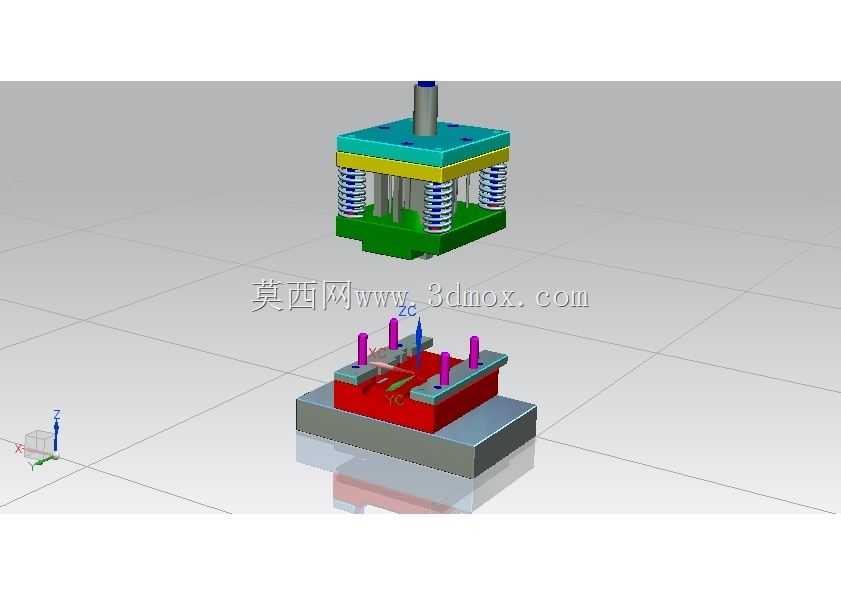

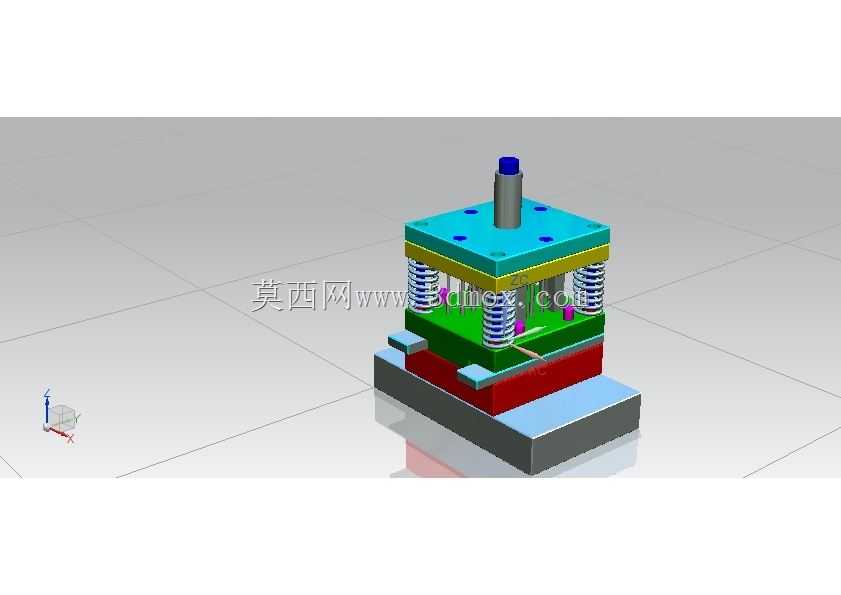

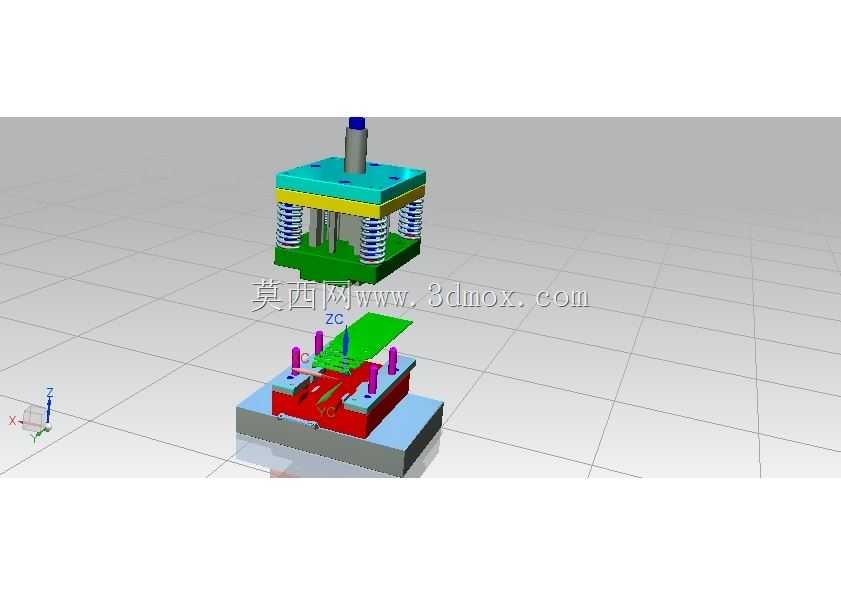

　　这套结构针对车辆油箱盖的开合铰链部件做成型设计，日常应用场景覆盖乘用车辆、小型工程机具的燃油箱盖铰接部位，核心作用是完成铰链坯件的冲压成型工序，保证成品铰链的开合精度与装配适配性。从结构布局来看，整套模具分为上下模两个核心单元，上模部分集成了模柄、上模座、卸料弹性元件、凸模固定组件，下模部分设置了凹模镶块、定位挡料结构、下模座与顶出机构，合模时依靠导柱导套的配合保证上下模的对位精度，避免成型过程中出现偏载啃模的问题。设计过程中优先考虑了油箱盖铰链的薄壁成型特性，弹性卸料元件的刚度经过匹配计算，既能够在开模时顺利箍住坯件完成卸料，又不会在成型阶段对坯件表面造成压痕，保证铰链成品的外观质量满足整车装配的外观要求。

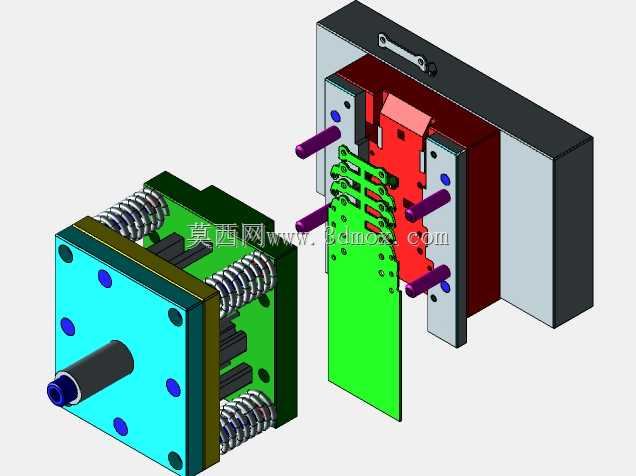

　　定位结构采用可调式挡料设计，能够适配不同批次带材的送料步距误差，减少生产过程中的调机时间，针对铰链的弯折成型特征，凹模位置做了渐变圆角处理，避免冲压过程中坯件出现应力集中导致的开裂问题，同时在弯折工位设置了反向加压顶块，抵消板材弯折后的回弹量，保证成型后的铰链弯折角度公差控制在合理范围内。安装边界方面，上模柄采用标准圆柱形结构，适配常规开式压力机的滑块安装孔尺寸，下模座的安装槽孔按照通用压力机的工作台T型槽间距设计，不需要额外做转接板就可以直接装夹固定，上下模合模后的最小闭合高度、最大开模行程都匹配常用中小吨位压力机的参数范围，不需要对设备做特殊改造就可以投入生产。整套结构的成型工位排布遵循连续冲压的工序逻辑，依次完成冲裁、预弯、

　　成型、落料的工序流转，坯件在模具内的送料依靠导料板完成导向，不需要额外的机械手送料结构就可以适配普通流水线的生产节拍，成型后的铰链部件铰接孔位同轴度有专门的工位保证，装配后开合无卡滞，能够满足油箱盖上万次开合的耐久性要求，同时模具的易损件都采用快换式设计，生产过程中出现磨损时不需要拆解整套模具就可以完成镶块更换，降低日常维护的时间成本。
