壁挂式多功能读卡阅读器结构设计

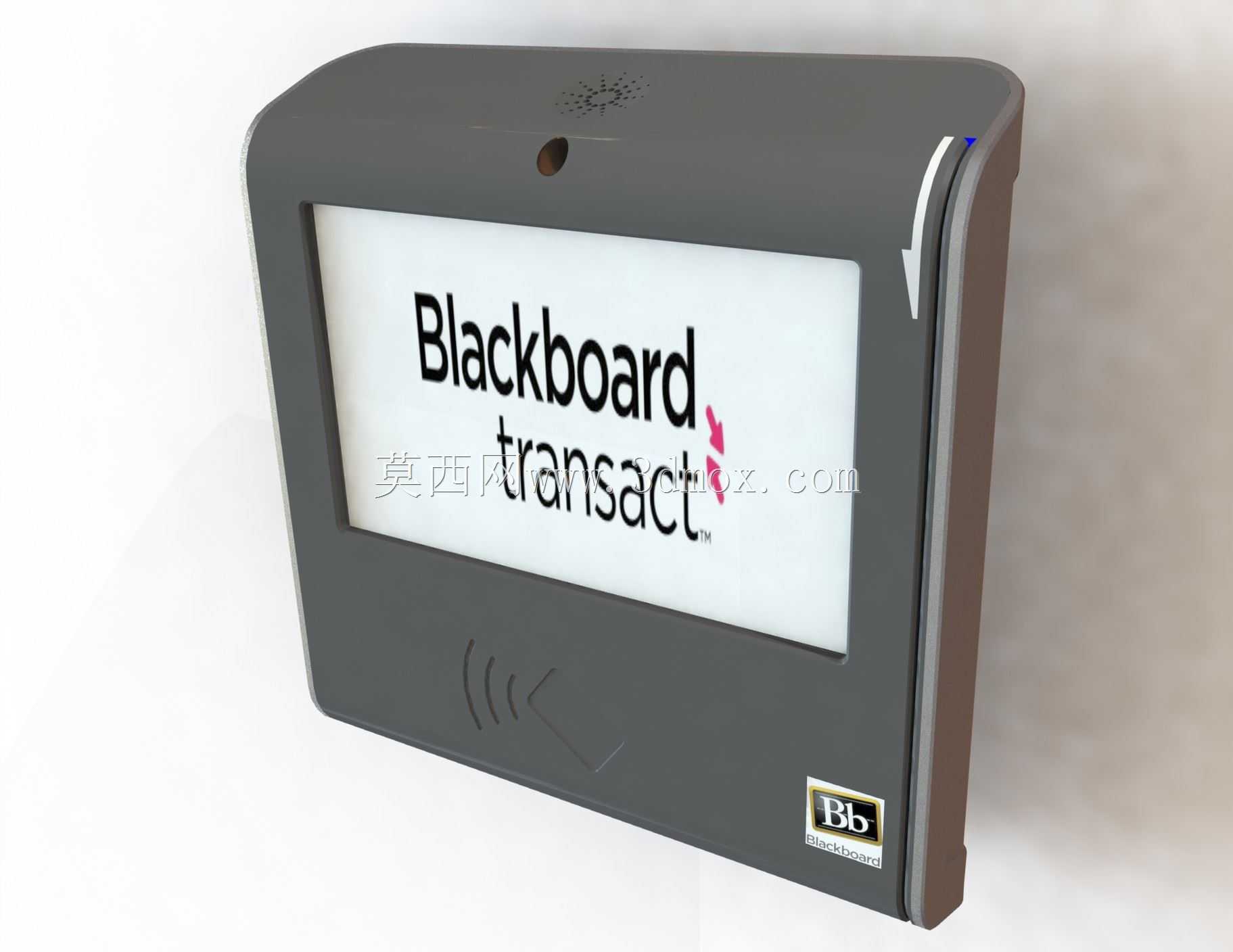

　　这款壁挂式识读设备的结构设计，核心围绕多场景安装适配与长期使用的可靠性展开，在前期方案阶段就充分考虑了不同使用场景的安装边界与操作需求。设备主体分为前后两个功能段，前段采用工程塑料材质，内置射频识读模块与状态提示组件，顶面预留的出声孔对应内置蜂鸣器，可在识读成功、操作异常时给出清晰的声光反馈，塑料壳体的绝缘特性也能有效避免内部电路受外界电磁干扰，同时降低整机自重，减轻安装支架的长期负载。后段采用铝合金材质，既作为内部电路的散热结构，也承担与支架连接的受力主体，金属材质的抗形变能力更强，在频繁调整角度的使用过程中不会出现连接位松旷、壳体开裂的问题。

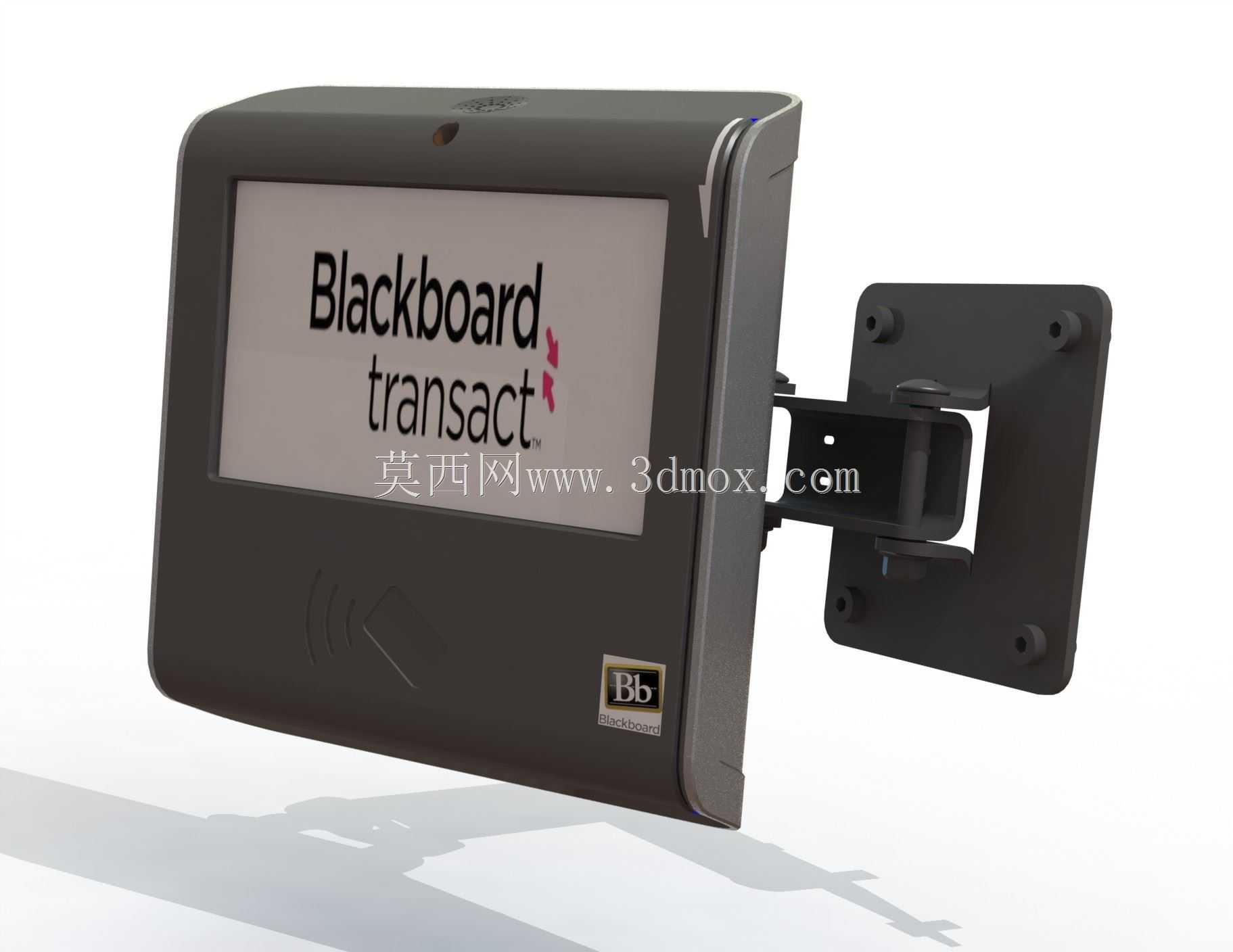

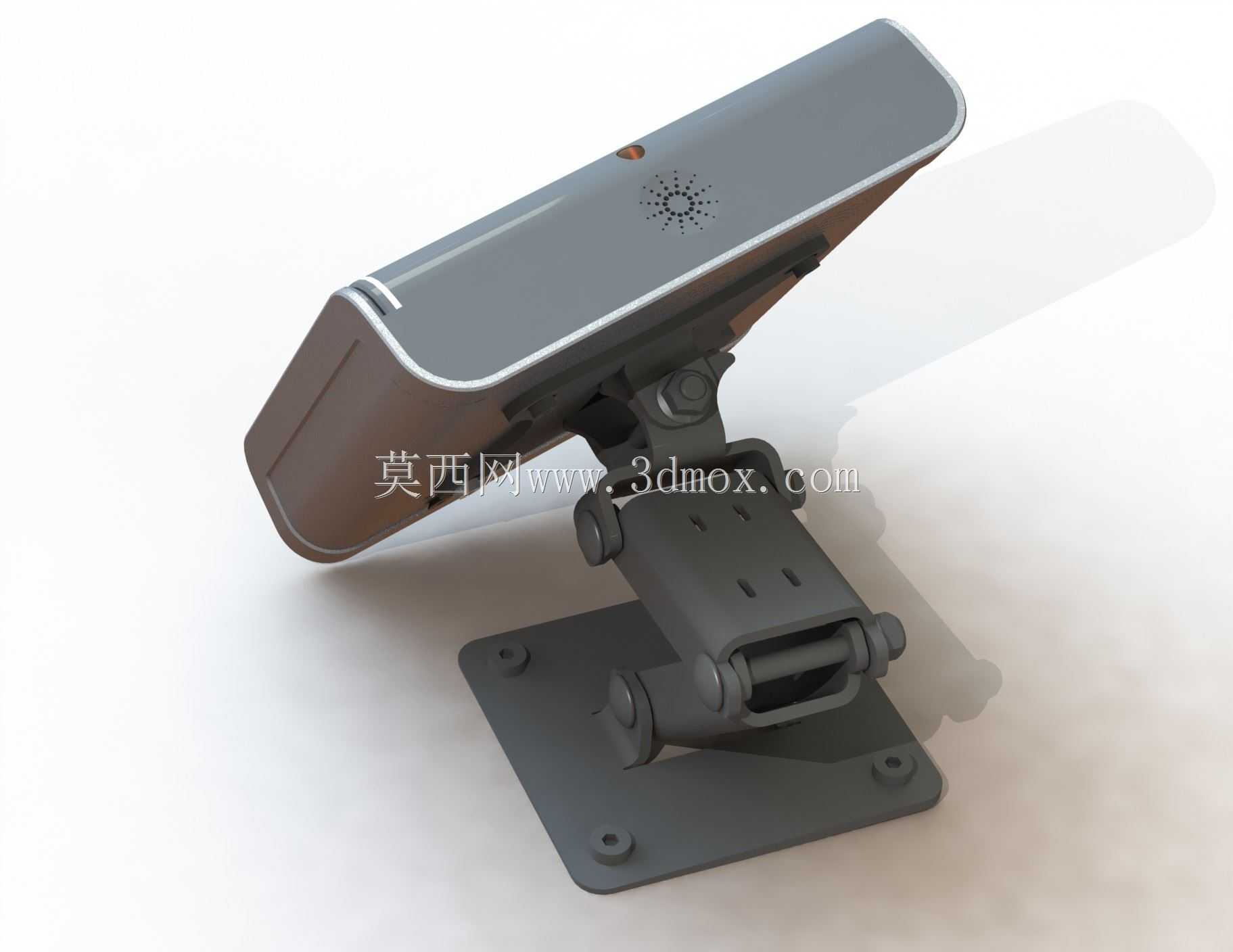

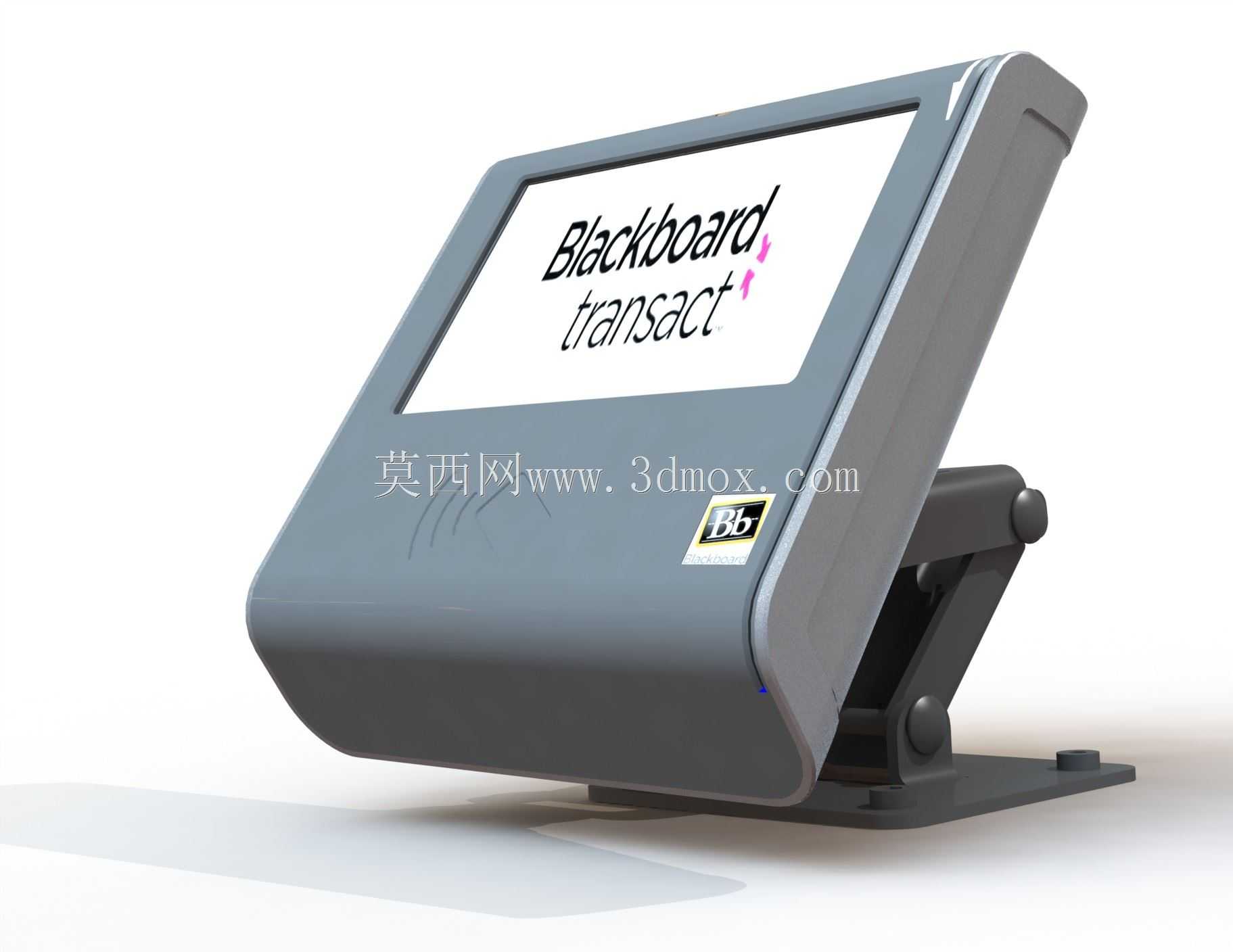

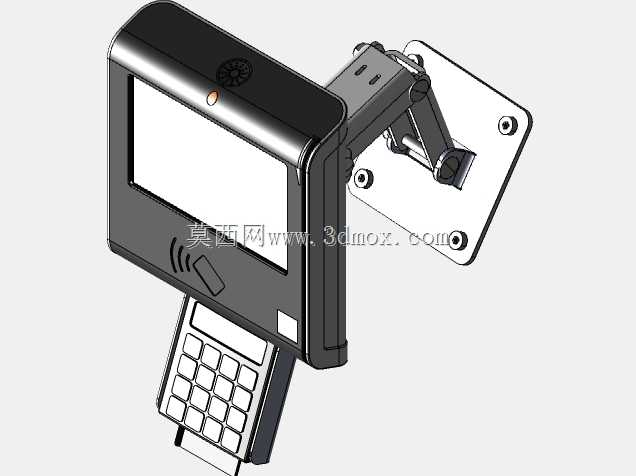

　　配套的铰接支架是整个结构的核心受力部件，底座为方形金属安装板，四个角预留沉头安装孔，既可以通过膨胀螺丝直接固定在水泥墙面、装饰板墙面上，也可以适配标准Vesa安装孔位固定在工作台支架、设备悬臂、立式终端机架上，安装孔位的间距设计覆盖了常规墙面安装与桌面Vesa支架的通用规格，不需要额外加工转接板就能完成部署。支架采用多段铰接结构，每段铰接轴都预留了阻尼调节空间，安装调试时可以根据现场的操作人员身高、操作站位调整俯仰角度与水平偏转角度，调整到位后依靠铰接位的阻尼摩擦力保持姿态，不需要额外设置锁止旋钮，日常使用中不会因为轻微触碰就出现角度偏移。

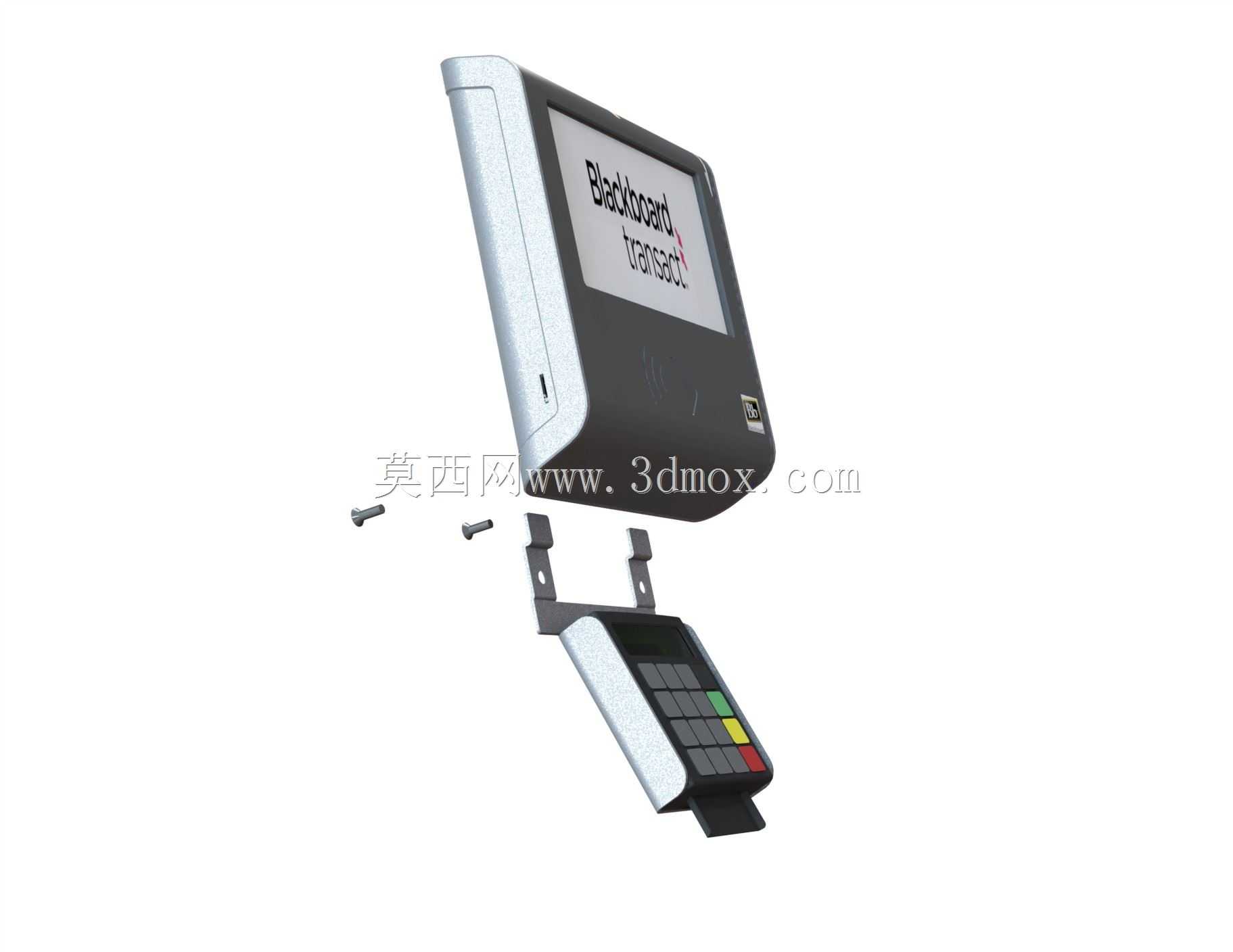

　　设备主体与支架的连接采用快拆螺丝结构，后期维护时不需要整体拆卸支架，只需要拧下连接位的固定螺丝就能将主体部分取下，进行模块检修、固件升级或者清洁维护，大幅降低后期运维的拆装工作量。在结构强度校核阶段，针对支架的铰接位、底座安装孔位做了反复的载荷验证，确保在长期承受主体重量、频繁调整角度的使用工况下，不会出现铰接轴磨损松旷、底座变形的问题，塑料前段与铝制后段的连接位采用卡扣加密封胶条的设计，既可以避免日常清洁时的水渍、灰尘进入设备内部，也能抵消两种材质热膨胀系数差异带来的装配应力，避免温度变化时出现接缝开裂、壳体变形的问题。设备的整体外轮廓做了全圆角处理，没有尖锐的凸起棱角，安装在公共区域、办公场所时不会对过往人员造成磕碰伤害，符合公共设备的安全设计要求。
