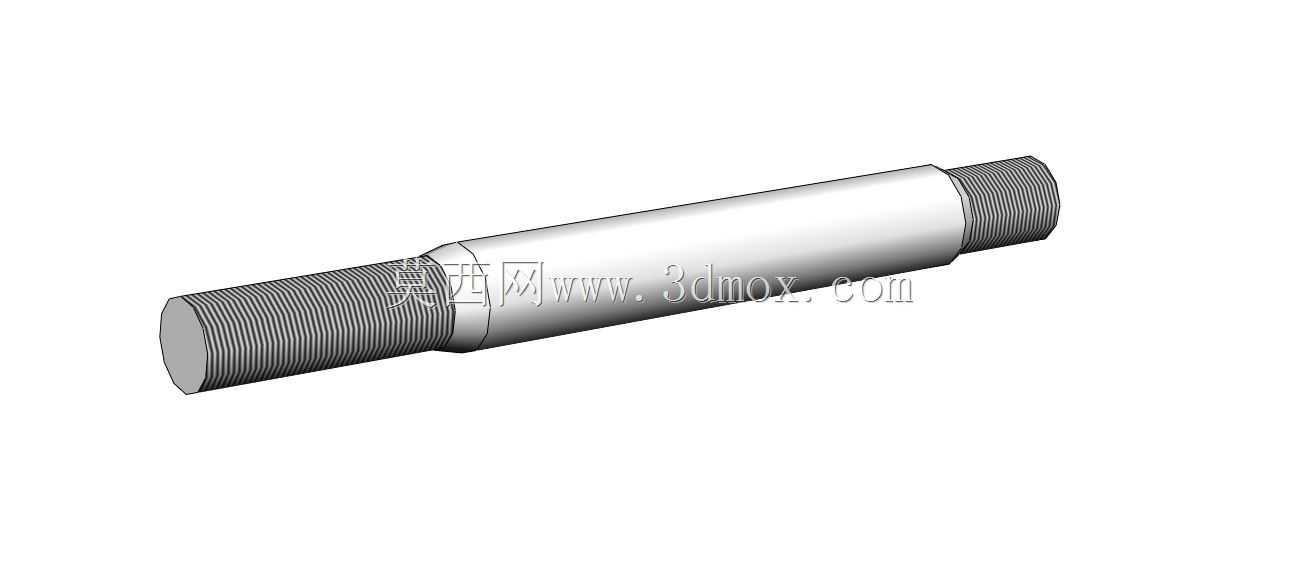

DIN939标准等长双头螺柱连接件

　　在重型机械机架拼接、化工管道法兰对接、风电塔筒段连接、大型模具模架锁紧这类对连接强度有严苛要求的场景里，等长双头螺柱是应用频次极高的一类紧固件，区别于单头螺栓仅一侧带螺纹的结构，这类螺柱两端均加工有等长的外螺纹段，中间为光杆轴身，适配两端均需配合螺母锁紧的连接工况。

　　本次建模的螺柱完全遵循DIN939标准的尺寸规范，规格覆盖M4到M48的全系列公制螺纹，长度范围从20mm延伸至400mm，可适配不同厚度的被连接件组合。设计过程中首先明确了螺纹段的长度边界：两端螺纹段长度严格匹配对应规格螺母的标准旋合长度，额外预留2-3个螺距的余量，避免螺母锁紧后出现螺纹脱扣的风险；中间光杆段的直径略小于螺纹小径，既可以减少螺柱穿入被连接件安装孔时的卡滞问题，也能在螺柱受拉时让应力集中区域落在螺纹收尾处，避免光杆段出现无预兆的断裂。

　　从实际选型角度看，不同规格的螺柱适配场景差异明显：小规格M4到M12的螺柱多用于电气柜内部构件连接、小型工装夹具的拼装，这类场景下螺柱的光杆段可作为定位轴使用，安装时先将螺柱一端拧入被连接件的预制螺纹孔，再套入另一块被连接件，最后在另一端旋入螺母完成锁紧，无需在被连接件上加工贯穿的螺栓过孔，能有效降低薄板类零件的加工难度。M16到M30的中等规格螺柱是通用机械领域的主力型号，多用于减速机壳体与机架的连接、液压阀块的集成安装，这类工况下螺柱需要承受一定的交变载荷，建模时特意还原了螺纹收尾处的退刀槽结构，避免螺纹加工时的应力残留，同时光杆段的表面粗糙度按Ra1.6的要求做了细节还原，保证穿装时的顺畅度。M36到M48的大规格螺柱主要用于重型设备的主连接部位，比如矿山破碎机的颚板固定、大型压力机的滑块导向座连接，这类螺柱的光杆段做了加大直径的设计，与被连接件的安装孔采用H7/g6的间隙配合，安装时可起到精准定位的作用，避免大载荷下连接件出现错位。

　　建模过程中对螺纹的细节做了工程化处理，没有采用装饰性的贴图螺纹，而是通过螺旋扫描生成真实的牙型结构，牙型角严格遵循公制螺纹60度的标准，牙顶和牙底的圆角也按标准做了还原，方便后续做有限元分析时直接导入模型，获取准确的应力分布结果。同时考虑到不同场景的安装需求，螺柱的两端端面都做了1x45度的倒角，既可以去除加工毛刺，也能在螺母旋入时起到导向作用，避免螺纹牙被磕碰损坏。在实际装配时，这类螺柱通常需要配合弹簧垫圈或者平垫圈使用，建模时预留了足够的螺纹长度余量，不会出现螺母锁紧后螺纹段长度不足的问题，光杆段的长度也严格匹配被连接件的总厚度，保证两端螺纹的旋合长度一致，让连接副的受力更加均匀。
