DIN7982沉头自攻螺钉全规格三维数模

　　沉头自攻螺钉是薄板连接、钣金装配场景中应用极广的紧固件品类，这套数模覆盖了常用的公制小规格区间，适配从消费电子外壳组装、小型电器壳体固定到通用钣金支架拼接的多数轻载连接需求。沉头设计的核心作用是装配后螺钉头部完全沉入工件沉孔内，保证连接面平整无凸起，避免突出的头部干涉其他零部件装配，也能减少设备外表面的磕碰风险，在外观要求较高的外覆盖件连接场景中，这种头型的使用占比远高于盘头、圆柱头类螺钉。

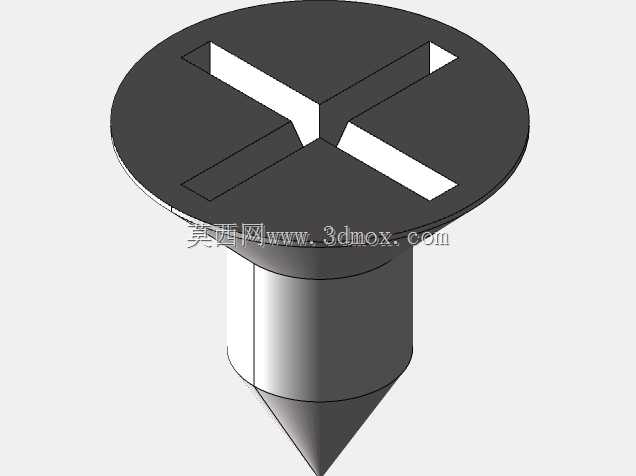

　　从结构设计逻辑来看，沉头的锥面角度匹配通用沉孔加工的90度锥角，装配过程中锥面会自动对中，抵消部分安装孔的位置度偏差，降低钣金加工时的孔位精度要求，提升批量装配的效率。自攻螺纹的牙型经过优化，牙距适配薄板的攻丝咬合特性，不需要预先在工件上加工内螺纹，装配时直接攻入预制的光孔即可成型咬合螺纹，大幅减少预制工序的工作量，适合流水线快速装配作业。螺钉末端的尖锐导向锥角，能在攻入时快速对准安装孔，减少斜向攻入导致的螺纹滑牙、孔位崩边问题，针对厚度1mm到5mm不等的冷轧钢板、铝合金薄板、硬质塑料件都有可靠的咬合表现。

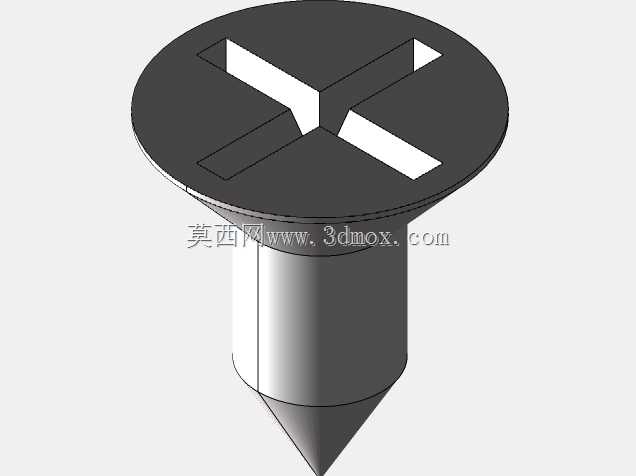

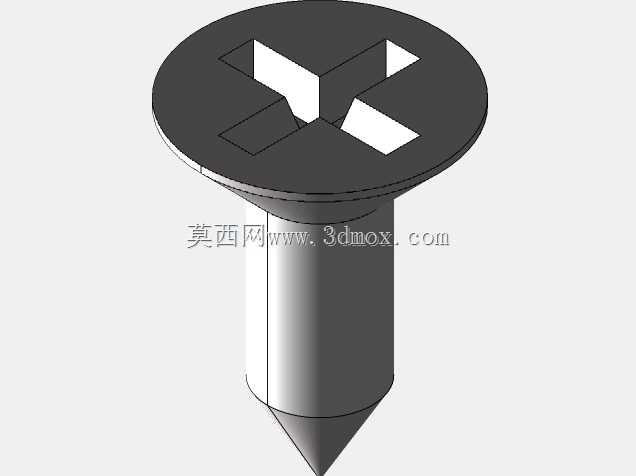

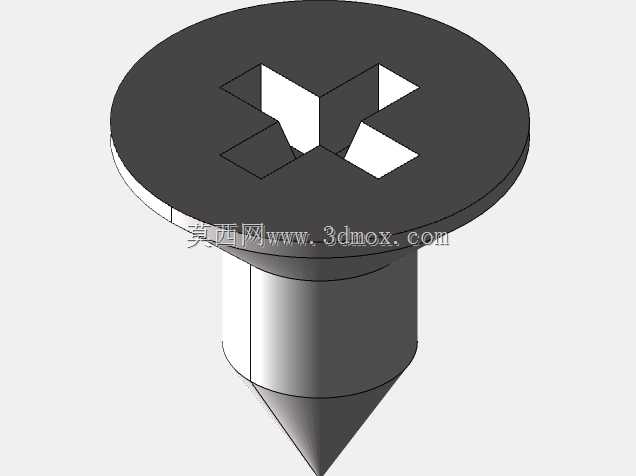

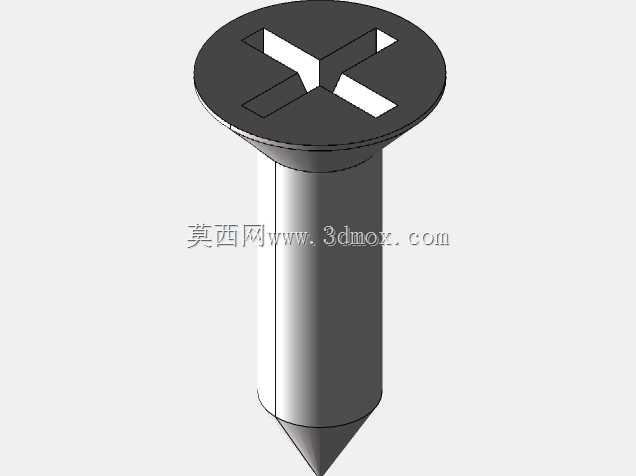

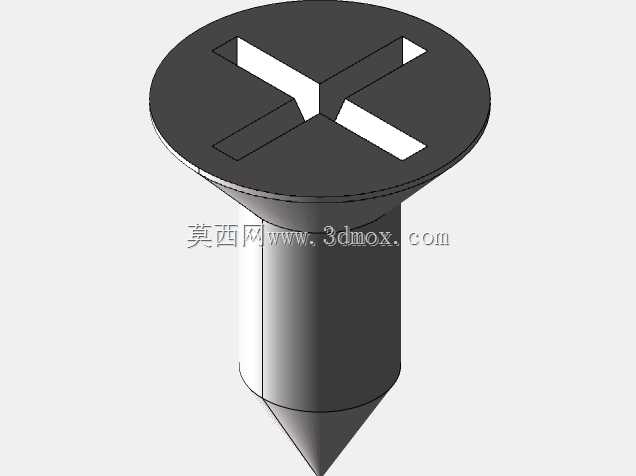

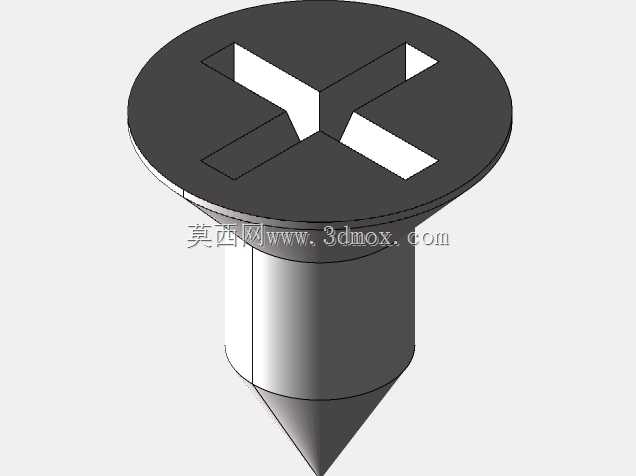

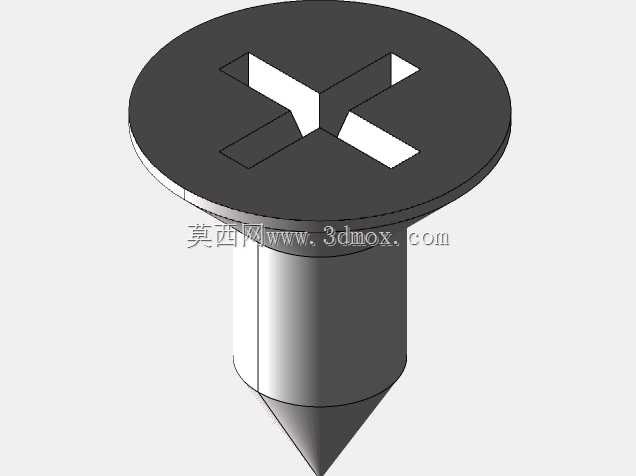

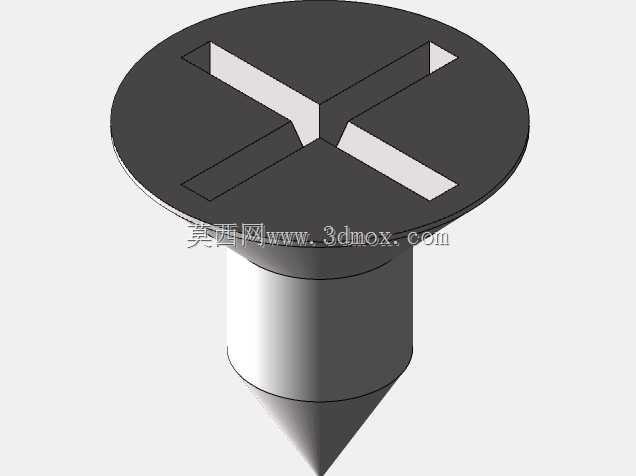

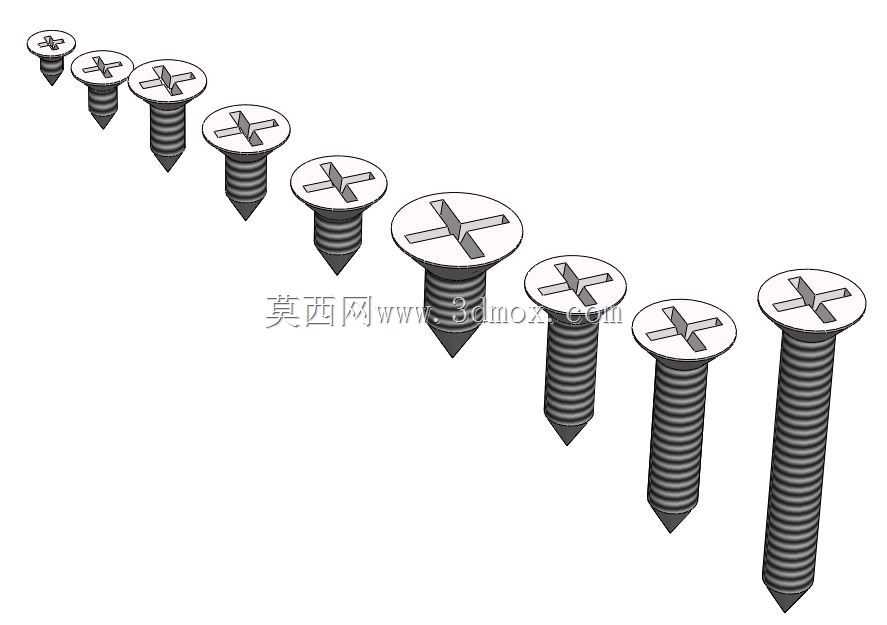

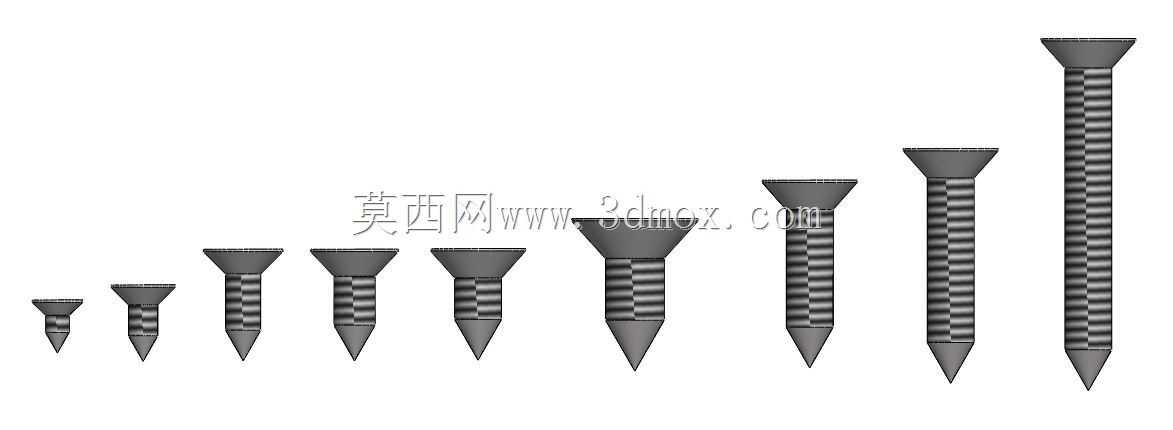

　　这套数模覆盖的规格从M2到M5区间，长度覆盖4.5mm到30mm的常用段，不同规格的头部直径、螺纹大中小径、沉头深度都严格遵循标准参数，建模时还原了螺纹的真实牙型轮廓，而非简化的装饰性纹理，在做装配干涉检查时，可以准确模拟螺钉攻入后的实际占用空间，避免设计阶段出现沉孔深度不足、螺钉长度过长顶穿工件、头部突出安装面的问题。在做装配仿真时，也能验证沉头锥面与工件沉孔的贴合度，提前发现锥角不匹配导致的装配间隙问题。

　　在实际设备选型过程中，不同长度规格对应不同的连接板厚组合，比如M2规格适合总连接厚度不超过2mm的超薄钣金拼接，M4、M5的长规格可以适配带绝缘垫层、多层叠片的连接场景，数模中每个规格都保留了独立的配置参数，设计时可以直接根据板厚组合调用对应规格，不需要重复建模核对尺寸。这类紧固件的三维数模在做整机BOM生成时，也能直接关联对应的规格参数，减少后续采购、装配环节的参数核对工作量，避免出现选型错误导致的物料不匹配问题。
