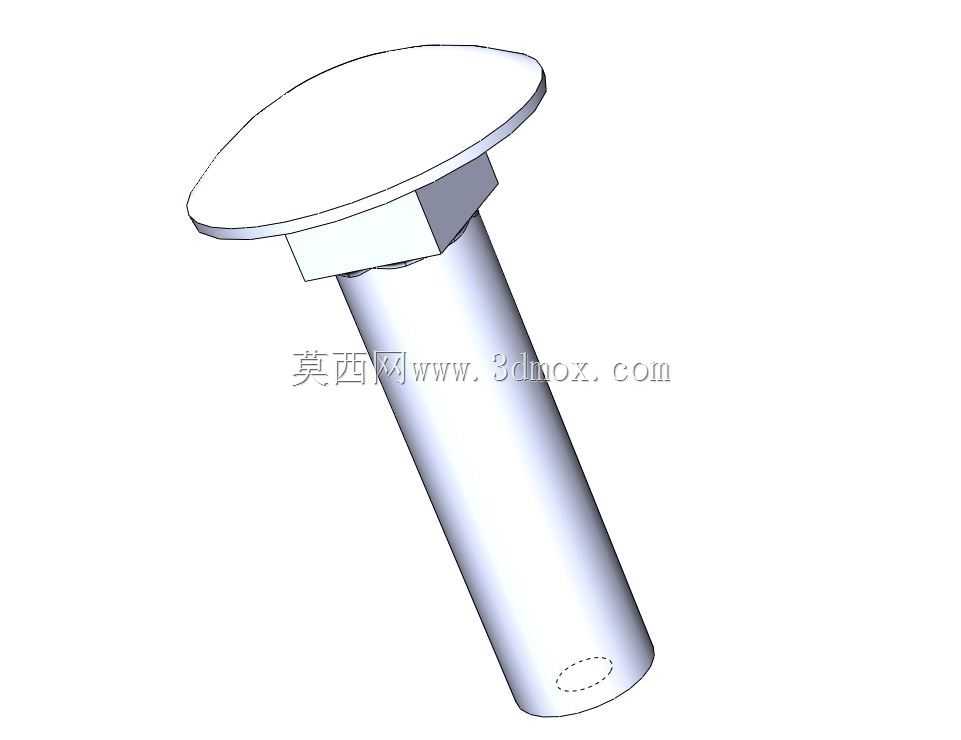

DIN603锌锁紧螺钉规格化三维数模

　　在户外钢结构连接、农用机械机架装配、园林工具部件固定这类对紧固件防松与耐蚀有双重要求的场景中，大半圆头方颈的DIN603锌锁紧螺钉是选型清单里的常客。这类螺钉的设计逻辑从安装端的受力特性出发，大半圆头的弧面结构不会在被连接件表面留下尖锐压痕，适配木材、薄钢板、工程塑料这类表面硬度偏低的基材，安装时方颈部分会直接卡入被连接件的预制方孔内，从根源上避免拧紧过程中螺杆跟转，无需额外工具固定螺杆端，单人即可完成装配作业，大幅提升现场安装效率。

　　本次构建的数模覆盖M5x16至M12x200的全配置规格，建模过程中严格遵循标准规定的头部曲率半径、方颈对边尺寸、螺杆公差带要求，所有规格的螺纹段均采用真实牙型建模，未做简化装饰处理，可直接用于装配干涉检查、连接强度仿真分析场景。从安装边界来看，不同长度规格的螺钉对应不同的被连接件总厚范围，选型时需保证螺纹旋入端的有效啮合长度不低于螺纹公称直径的0.8倍，方颈嵌入深度需与被连接件的预制孔深度匹配，避免出现方颈未完全卡入导致的锁紧失效问题。

　　表面镀锌的处理工艺让这类螺钉可在常规户外潮湿环境下长期使用，无需额外做表面防腐处理，锁紧结构的设计让其在承受小幅振动载荷时不会出现螺纹副松脱的问题，适配农机作业、户外设施长期受风吹振动的使用工况。数模构建时特意保留了头部与杆部衔接处的过渡圆角，该位置是螺钉受拉时的应力集中区，真实还原圆角特征可让后续有限元分析的应力计算结果更贴近实际工况，避免因模型简化导致的强度校核偏差。不同公称直径的螺钉对应配套的预制方孔尺寸也在数模的装配参考基准中做了预留，设计人员调用模型时可直接提取安装孔位参数，无需反复查阅标准手册核对尺寸，缩短结构设计阶段的选型与绘图周期。
