锯齿形防松锁紧垫圈结构设计

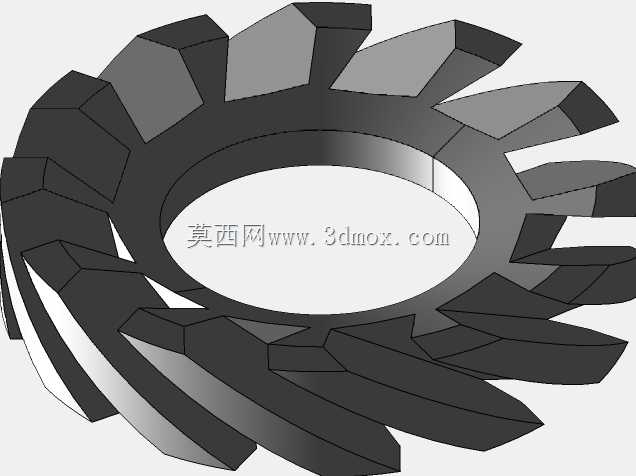

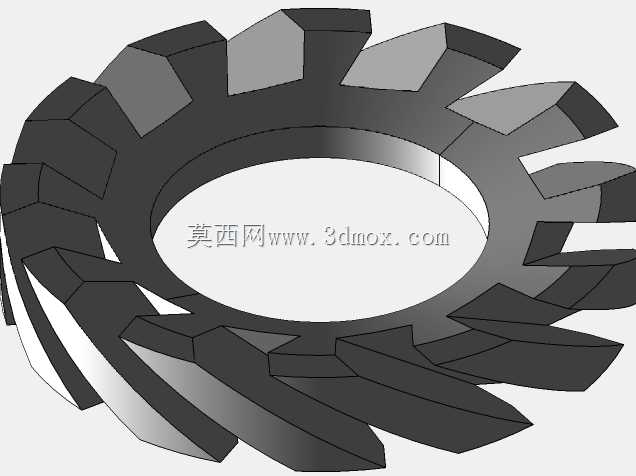

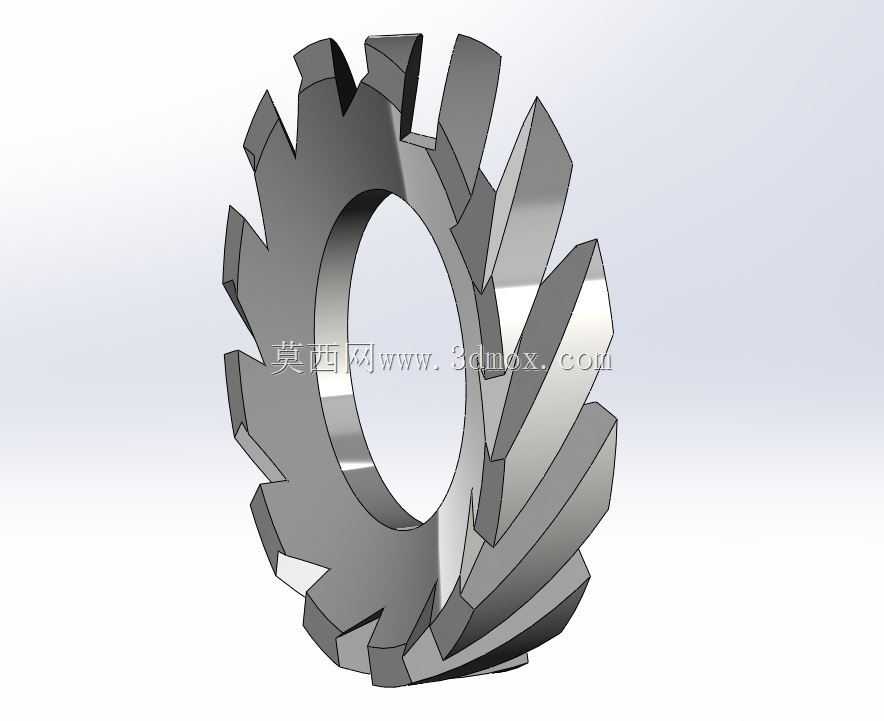

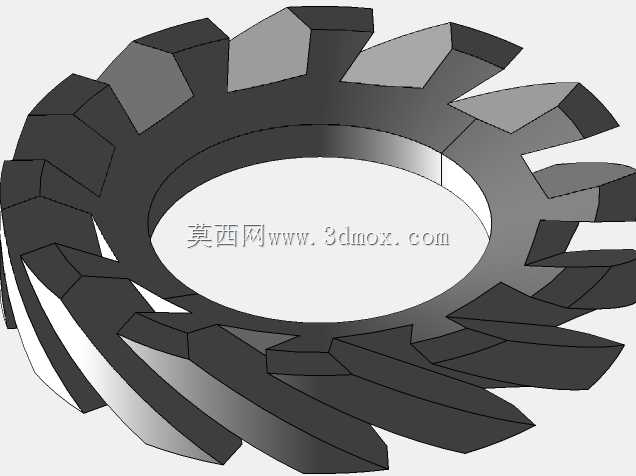

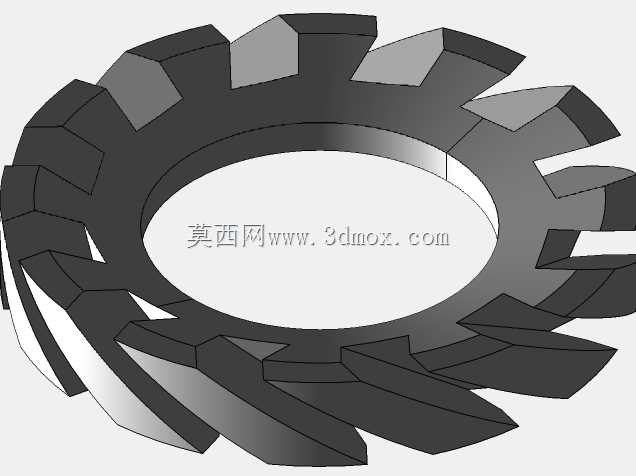

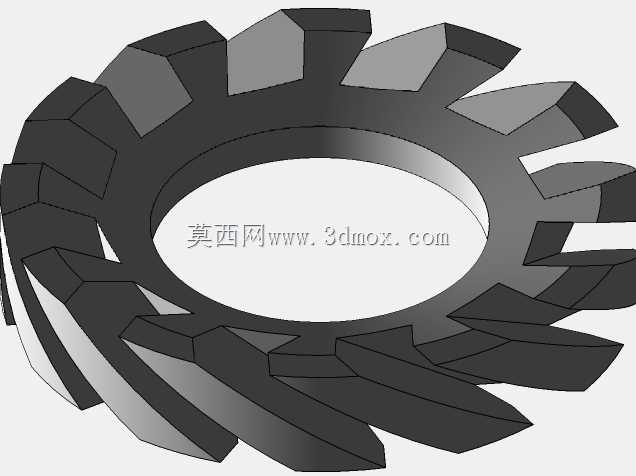

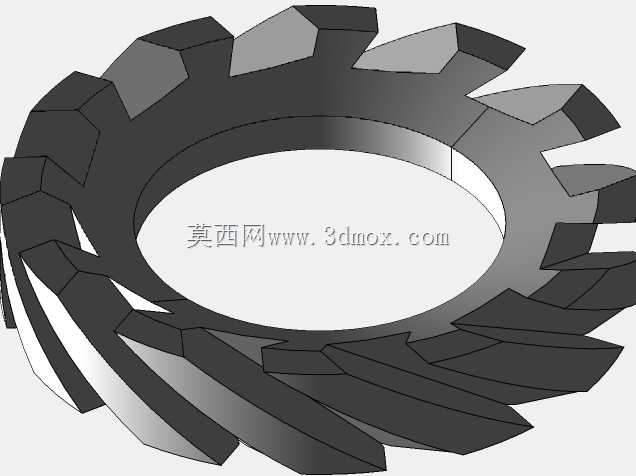

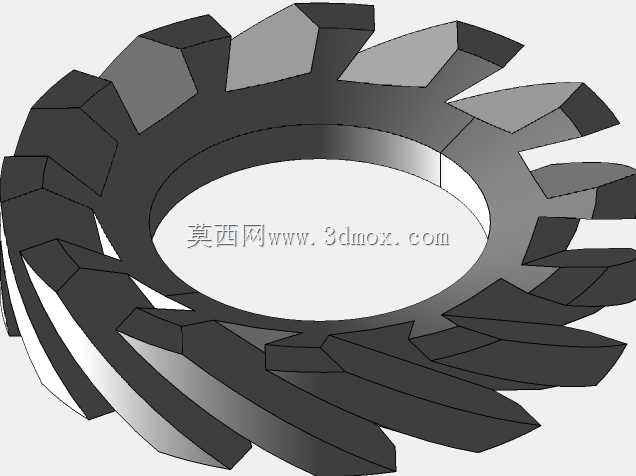

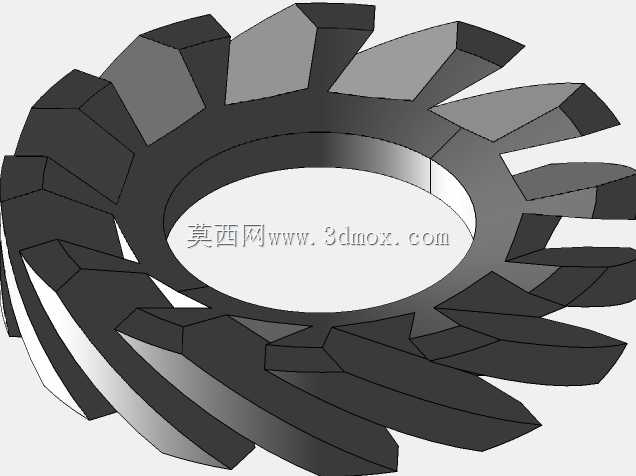

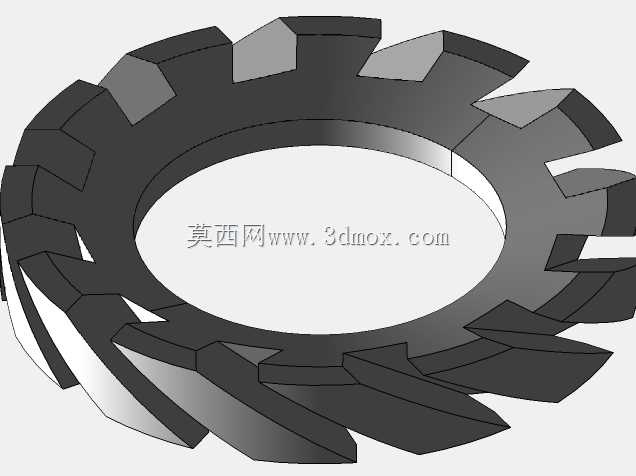

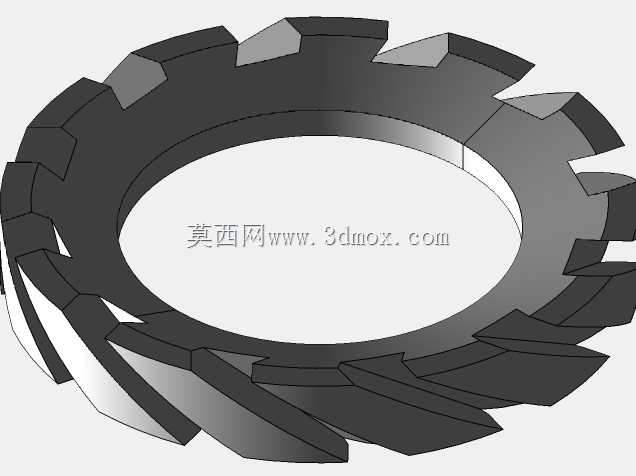

　　在各类存在交变载荷、振动冲击的机械连接场景中，普通平垫圈搭配螺纹副的防松能力往往难以满足长期可靠运行的要求，锯齿形锁紧垫圈正是针对这一工程痛点开发的专用连接辅件。这类垫圈常被应用在工程机械行走机构、机床传动部件、重型设备电机安装位、轨道交通走行部连接点等工况，这些场景下螺纹连接副会持续承受往复振动、温度交变带来的应力松弛，普通垫圈无法持续维持接触面的压紧力，容易出现螺栓回退、连接失效的问题。从结构设计逻辑来看，该垫圈采用双面锯齿构型，两侧的锯齿齿向分别与螺栓拧紧方向、被连接件接触面的受力方向适配，当螺栓出现松动回转趋势时，锯齿的咬合作用会产生反向楔紧力，抵消回退力矩，相比单面带齿的防松垫圈，

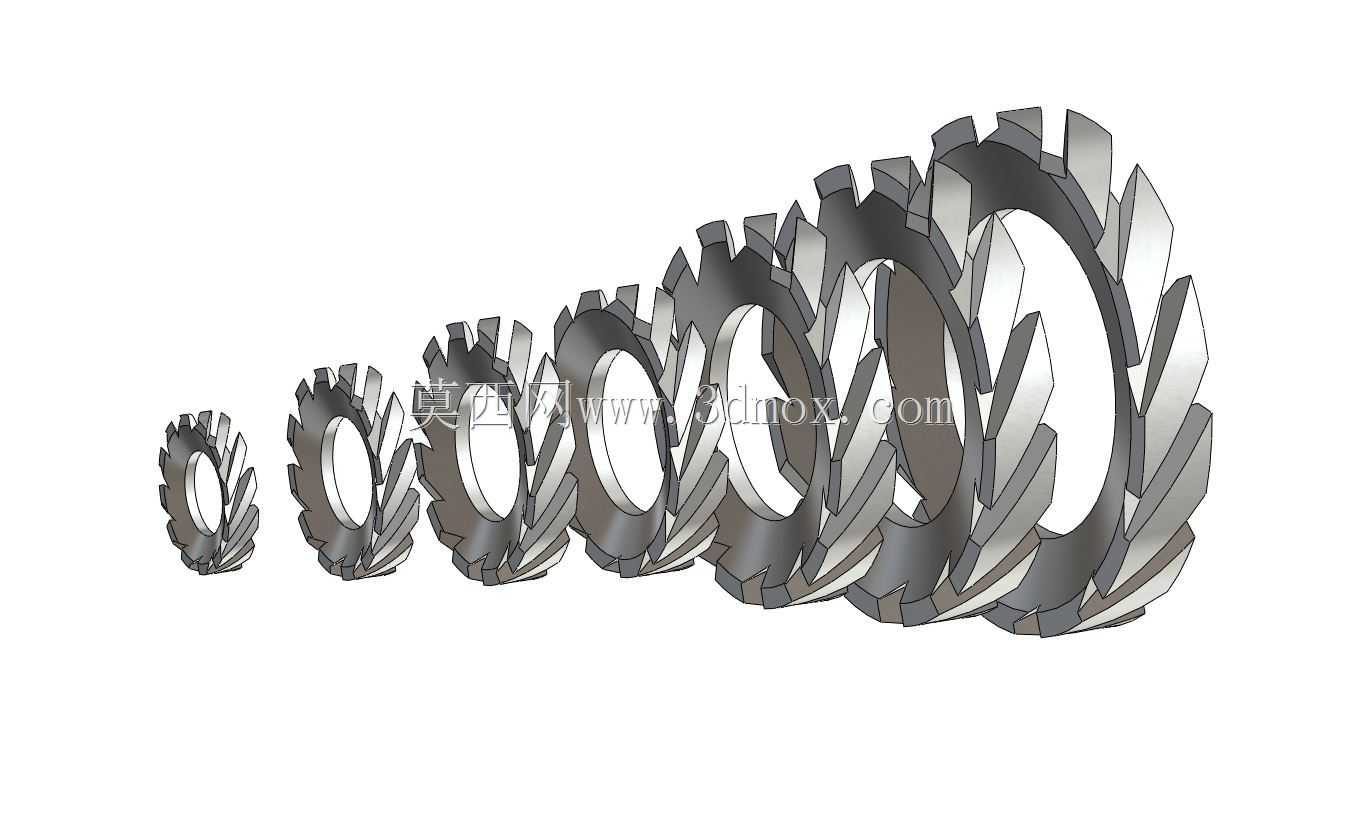

　　双面咬合的结构能同时在螺栓支承面与被连接件表面形成防滑阻力，不会因为单侧接触面打滑失去防松效果。设计过程中需要严格控制锯齿的齿形角度与齿高参数，齿角过大则咬合深度不足，防松力矩达不到设计要求，齿角过小则会在安装时过度划伤被连接件表面，破坏零件的表面防护层，甚至造成接触面压溃变形；齿高需要匹配对应的螺栓规格，保证在标准拧紧力矩下，锯齿能有效嵌入接触面0.02-0.05mm深度，既形成足够的咬合阻力，又不会因为嵌入量过大导致垫圈压溃失效。安装边界方面，这类垫圈的内孔尺寸需要比对应螺栓公称直径大0.2-0.5mm，保证套装时能顺利穿过螺栓杆部，不会出现卡滞；外径尺寸则需要比螺栓六角头的对边尺寸小1-2mm，

　　避免安装后垫圈边缘突出螺栓头外侧，影响周边部件的装配空间。垫圈的厚度公差需要控制在±0.05mm范围内，保证压紧后整个环面受力均匀，不会出现局部应力集中导致的锯齿断裂。实际选型时需要注意，这类锯齿垫圈不适合应用在表面硬度高于垫圈本身硬度的被连接件上，比如经过淬火处理的硬质合金零件、表面氮化处理的轴类零件，这类高硬度表面无法让锯齿有效嵌入，会大幅降低防松效果；同时在有强腐蚀要求的场景下，需要匹配对应表面处理的垫圈产品，避免垫圈本身先发生锈蚀失效，影响连接可靠性。在三维建模过程中，锯齿的螺旋升角与齿形阵列是建模的核心难点，需要保证每一个齿的角度、高度完全一致，阵列后整圈齿的累积误差控制在允许范围内，否则后续导出工程图时会出现尺寸标注偏差，影响实际加工的成品精度。
