套筒式联轴器传动连接结构设计

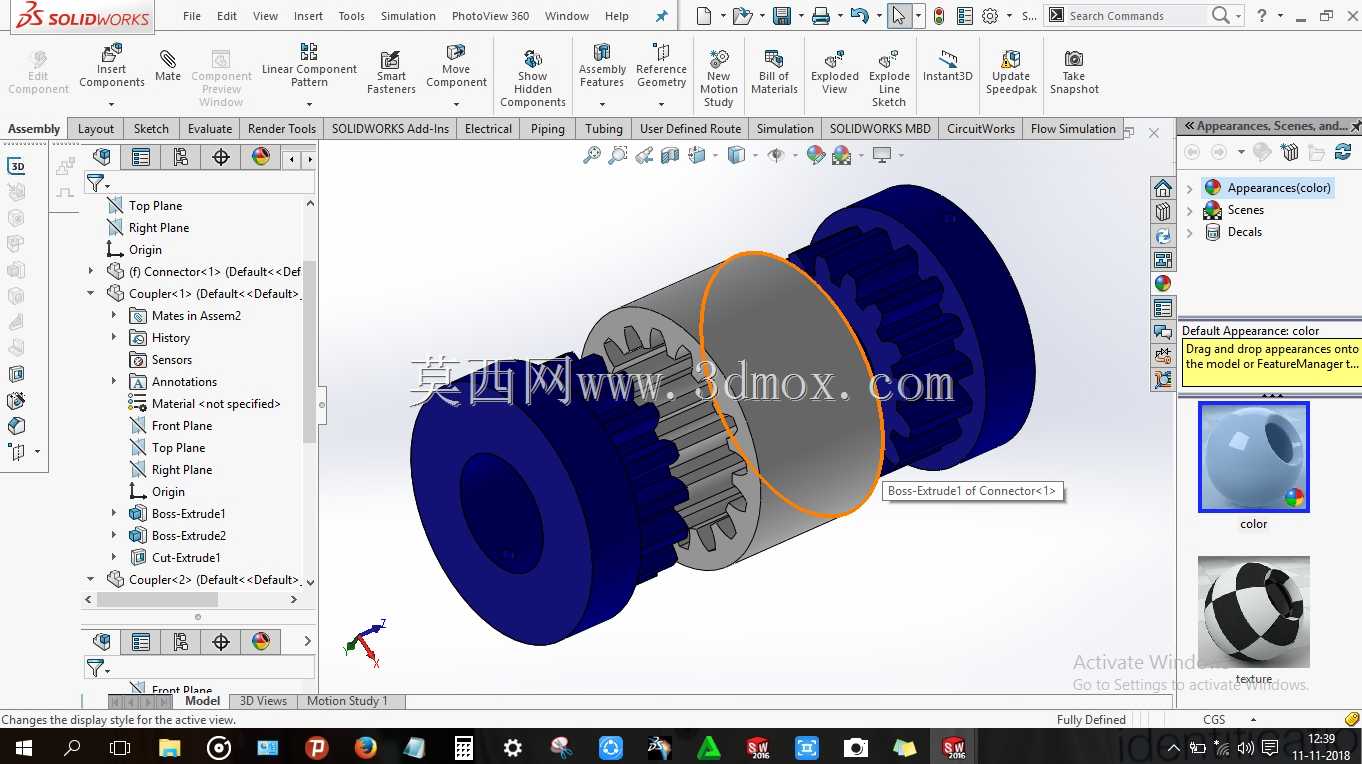

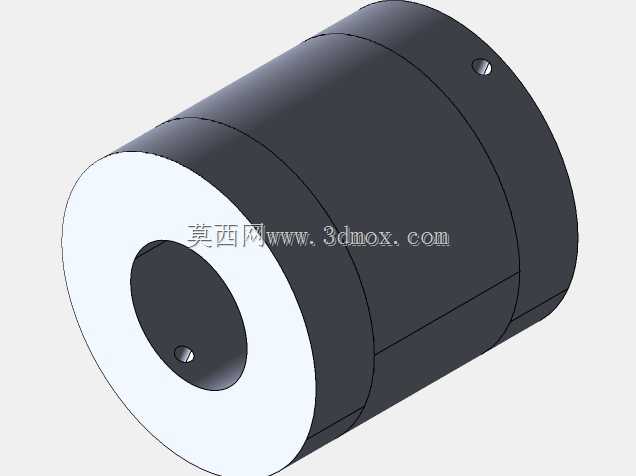

　　在中小功率传动系统的轴系连接场景中，套筒式联轴器是应用极为普遍的刚性连接部件，常见于输送线辊道驱动、小型机床进给轴、轻工包装设备传动组等对同轴度要求较高的安装位置，主要作用是实现两根同轴线排布轴的扭矩传递，同时可在一定范围内补偿安装过程中出现的微小轴向错位，避免轴系因安装偏差产生额外的交变弯曲应力。这类联轴器的核心结构为中间套筒与两端轴头的配合连接，本次设计的结构采用内外齿啮合的配合形式，套筒内壁加工有与轴端外齿参数完全匹配的内齿廓，安装时将两端轴的齿段插入套筒对应位置即可完成扭矩传递路径的搭建，相比传统键连接的套筒结构，齿式啮合的接触面积更大，单位面积承压更小，在同等外径尺寸下可传递的额定扭矩更高，同时装配时无需额外加工键槽，

　　降低了轴头的加工工序复杂度，也避免了键槽带来的轴截面应力集中问题。从安装边界来看，该结构的轴向总长度适配常规短轴系的连接间距，套筒外径控制在合理范围，不会与周边的轴承端盖、机架护板产生运动干涉，两端轴的插入深度经过匹配计算，既保证足够的啮合长度传递扭矩，也预留了少量轴向窜动空间，适配轴系运转过程中因热胀冷缩产生的微小长度变化。设计过程中优先考虑了加工工艺性，套筒的内齿廓可采用插齿工艺一次加工成型，两端轴头的外齿可与轴体一体滚齿加工，无需额外的拼接装配工序，零件的形位公差要求集中在齿圈的同轴度、齿面的表面粗糙度上，常规机加工设备即可满足精度要求，不需要特殊的定制工装。实际应用中这类联轴器不具备径向和角向补偿能力，

　　因此安装时需要严格保证两轴的同轴度误差在允许范围内，通常适用于低速、载荷平稳、无频繁正反转的传动工况，若用于冲击载荷较大的场景，可在齿面涂抹润滑脂降低啮合磨损，延长部件的使用寿命。结构的整体刚性较强，传动过程中无回转间隙，传动精度保持性好，也可用于对传动同步性有一定要求的小型精密传动工位，相比弹性联轴器，其结构更简单，零件数量少，后期维护成本更低，仅需定期检查齿面磨损情况即可，无需更换弹性缓冲元件。
