液压驱动倾斜式装卸作业平台设计

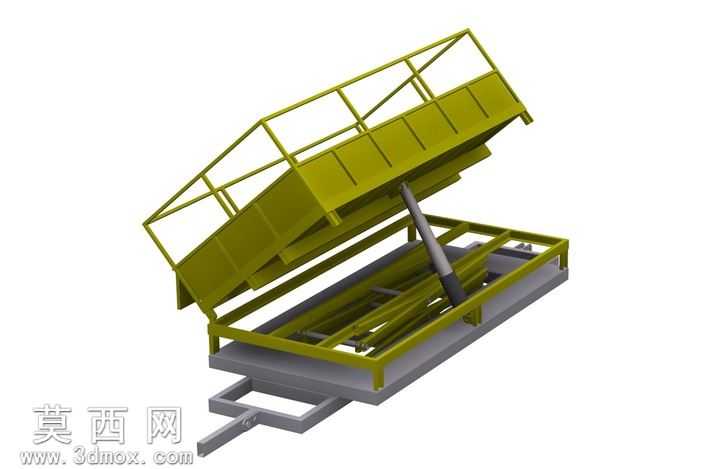

本模型为液压驱动倾斜式装卸作业平台，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对平台各组成部件进行1:1等比例还原，完整呈现设备的装配关系与运动逻辑。模型主体分为底部承载底盘、中部支撑框架、上部倾斜载货台、液压驱动组件四个核心部分，建模时对钢结构框架的型材排布、焊接连接点位、护栏防护结构、牵引连接结构都进行了精细化建模，每一处加强筋、安装孔位、铰接点位都做了准确还原，确保模型可直接用于结构校验与运动仿真。材质渲染阶段，对载货台与护栏采用军绿色工业防锈漆材质，还原户外作业设备的漆面质感，对底部底盘采用深灰色金属防锈材质，液压油缸部件做了金属镀铬与缸筒深色涂装的区分，铰接销轴做了金属光亮质感处理，整体渲染效果贴近真实工业设备的视觉表现，能够直观呈现设备的外观形态与材质特征。结构设计上，该平台采用单液压油缸驱动的倾斜举升结构，载货台尾部与底盘框架通过铰接轴连接，液压油缸缸筒端铰接在底盘中部横梁上，活塞杆端铰接在载货台底部的加强梁上，通过油缸的伸缩动作带动载货台绕尾部铰接轴转动，实现载货台面的倾斜抬升，方便台面上的散装货物依靠自重完成卸货作业；上部载货台四周设置了一体式防护护栏，避免货物倾斜过程中从侧面滑落，底盘前端设置了牵引连接结构，可配合牵引设备实现平台的转场移动，底盘框架采用纵横交错的型钢焊接结构，保证整体承载刚性，避免重载作业时出现结构变形。设计过程中重点考量了铰接点位的受力分布，对油缸安装座、铰接耳板都做了加厚加强设计，同时预留了液压管路的排布空间，护栏采用矩形钢管弯折焊接成型，在保证防护强度的同时尽可能降低整体自重，载货台台面采用波纹钢板结构，提升台面摩擦力的同时增强台面的抗变形能力，整体结构紧凑合理，运动逻辑清晰，可作为同类装卸设备设计的参考模型，也可用于机械结构教学中的液压举升机构案例演示。
