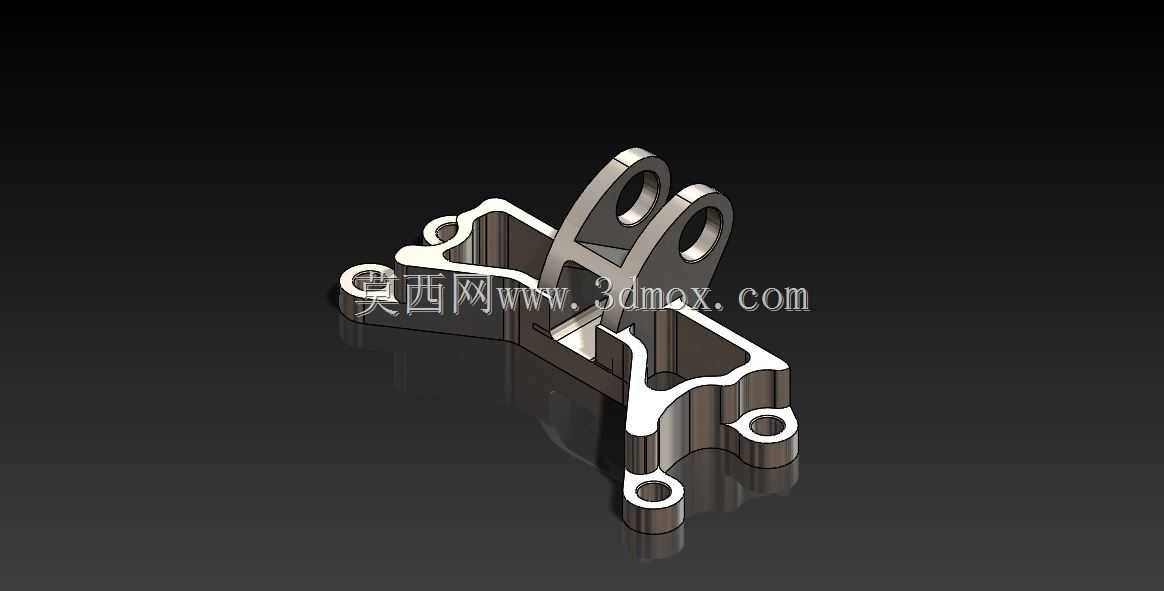

GE喷气发动机轻量化支架优化结构

　　航空动力系统的支撑构件设计，始终要在承载冗余与自重控制之间找精准平衡点，这款喷气发动机支架的设计逻辑，完全贴合航空动力附件的实际装配需求。从实际应用场景来看，这类支架直接承担发动机本体与机身安装段的载荷传递作用，日常运行中要承受发动机运转产生的持续振动、飞行姿态调整带来的多向交变载荷，还有起降阶段的瞬时冲击载荷，对结构的刚性、抗疲劳性能要求远高于普通地面设备的支撑件。设计过程中没有采用传统的实心块体结构，而是通过拓扑优化思路，在非主要传力路径上做了材料去除，既保留了核心受力区域的材料厚度，又通过镂空的筋条结构分散应力传递路径，避免局部应力集中导致的疲劳失效。从安装边界来看，支架上设置的多个带衬套安装孔，

　　分别对应发动机侧的连接点位与机身侧的固定点位，孔位的同轴度、安装面的平面度都按照航空装配的公差要求做了预留，安装时不需要额外做配钻修配，就能保证对接精度。外形上的过渡曲面全部做了大圆角处理，没有尖锐的直角结构，一方面能减少加工过程中的应力残留，另一方面也能降低运行过程中应力集中的风险，同时还能减少空气阻力对附件区域的扰动。整个支架的传力路径设计非常清晰，发动机工作时产生的载荷通过上部的两个铰接耳座传递到主体筋条结构，再通过下部的三个安装脚均匀分散到机身安装基座上，筋条的走向完全顺着主应力方向布置，没有多余的结构冗余，在保证结构强度满足全工况载荷要求的前提下，尽可能压缩了构件自重，这对于航空设备来说，

　　每一克的减重都能带来实际的燃油效率提升与载荷空间优化。实际装配中，这类支架还要配合减震衬套使用，预留的安装孔深度与孔径都适配标准航空衬套的尺寸，不需要做二次加工就能完成装配，结构的维护可达性也做了考虑，日常检查时不需要拆卸周边其他附件，就能直接观察到支架的核心受力区域是否出现裂纹或形变。
