笔式便携简易绘图作业工具结构设计

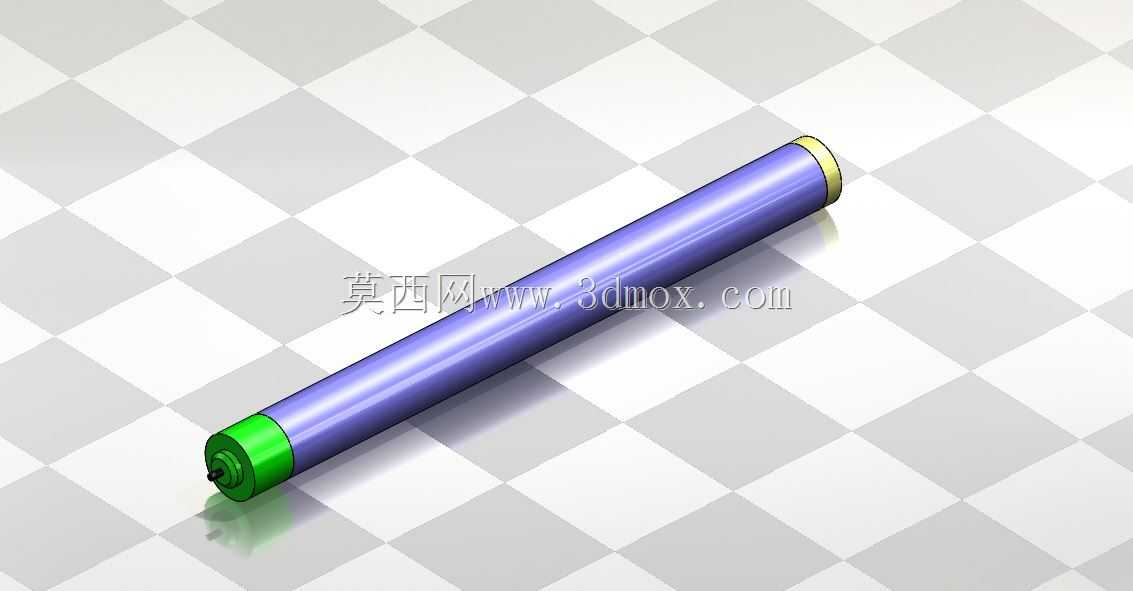

　　这款笔式结构的简易绘图作业工具，主要面向现场测绘、工件表面标记、小型图纸快速绘制等场景设计，区别于传统台式绘图设备的大体积局限，整体采用长圆柱笔形构型，可直接放入工装口袋随身携带，适配车间现场、户外勘测、教学演示等多类需要快速完成绘图标记的作业环境。从功能实现逻辑来看，工具前端设置可替换绘图笔头组件，笔头外侧的绿色端盖做了阶梯轴结构设计，既可以对笔头形成防护，避免日常携带过程中笔头磕碰损坏，也能通过端盖与笔身筒体的配合间隙，控制绘图介质的输出量，避免作业过程中出现溢料、断线的问题。笔身主体采用等直径圆柱筒体结构，筒体长度适配成年人单手握持的尺寸范围，握持区域没有额外的凸起结构，长时间手持作业不会产生硌手的不适感，

　　筒体内部可存储绘图所需的介质，筒体尾端设置黄色限位端盖，端盖与筒体采用过盈配合连接，既可以快速拆卸完成内部介质补充，也能在日常使用过程中避免内部介质漏出，污染携带环境。设计过程中优先考虑了作业的便携性与耐用性，整体没有多余的复杂结构，所有外露棱边都做了圆角倒钝处理，避免携带过程中刮蹭衣物或者划伤操作人员。安装边界方面，整笔最大外径控制在常规笔类产品的尺寸区间内，不需要额外配置专用的放置支架，可直接适配通用的笔夹、笔套等配套配件，笔头伸出端的长度经过反复校核，既保证绘图作业时视线不会被笔身遮挡，也避免笔头伸出过长导致受力弯折损坏。实际作业过程中，操作人员单手握持即可完成直线、曲线的绘制以及工件表面的标记作业，

　　不需要额外连接电源或者配套辅助设备，在没有稳定工作台的现场环境下也能快速开展作业，相较于传统绘图笔，这款结构的笔头固定刚性更强，绘制过程中不会出现笔头晃动偏移的问题，绘制线条的均匀度更好，可满足常规机械测绘、教学板书、现场标记等多场景的使用需求。筒体的壁厚经过强度校核，日常使用过程中即使发生轻微磕碰、挤压也不会出现筒体变形的问题，可适配多种不同类型的绘图笔头替换，不需要整体更换工具即可适配不同颜色、不同粗细的绘图作业需求，整体结构的零件数量少，加工难度低，后期维护更换配件的成本也相对更低。
