通用电气喷气发动机托架优化结构设计

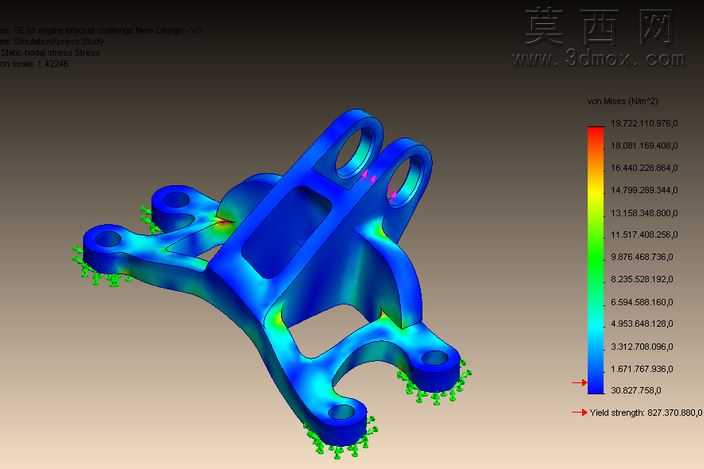

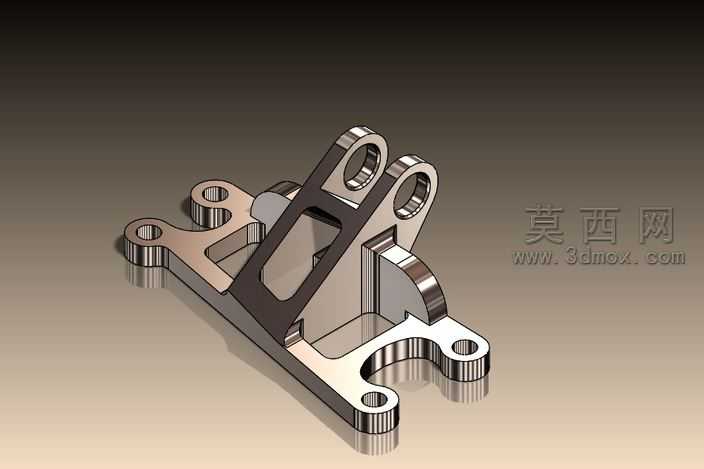

本作品为通用电气喷气发动机配套的托架结构优化设计方案，整体采用三维参数化建模方式完成全流程设计，建模过程中严格遵循航空发动机安装支架的载荷工况要求，对每一处安装孔位、连接面、支撑肋的尺寸都做了精准的参数约束，确保模型可直接导入工程分析软件开展后续的力学仿真验证。从渲染呈现效果来看，模型主体赋予了磨砂金属材质，不同结构区域通过材质明暗差异做了区分，主体承力板件呈现哑光银灰色金属质感，局部加强肋与安装凸台做了高光线条处理，清晰展现出零件的机加工工艺特征，背景采用渐变棕色调烘托金属零件的工业质感，搭配底部倒影效果强化了模型的立体视觉表现，能够直观呈现零件的整体形态与结构层次。在结构设计层面，该托架摒弃了传统实心支架的冗余设计思路，采用框架式镂空承力结构，在保证整体结构刚度与强度的前提下，大幅削减了非承力区域的材料体积，实现了零件的轻量化目标。底座部分设置了多组带衬套凸台的安装孔位，孔位边缘做了加厚翻边处理，能够分散安装锁紧时的局部应力，避免长期振动工况下出现孔位开裂问题；中部设置了倾斜布置的主承力支撑板，板身开设了大尺寸异形镂空槽，既减轻了零件自重，又能够通过槽体边缘的加强筋结构分散发动机传递的振动载荷；上部设置了两组同轴铰接安装耳座，耳座孔位做了同轴度约束，能够保证与发动机安装端的精准配合，耳座与主承力板之间设置了三角形加强肋，提升了铰接部位的抗剪切能力；侧部设置的弧形贴合面能够与发动机壳体的曲面轮廓完美贴合，增大接触面积降低局部压强，同时辅助限制发动机的横向位移。整个建模过程中对所有棱角位置都做了圆角过渡处理，既符合机加工零件的工艺要求，避免应力集中问题，也让模型的视觉表现更贴近真实工业零件的质感，所有结构特征都具备实际工程可行性，可作为航空发动机安装支架设计的参考方案，也可用于机械结构教学中的轻量化设计案例演示。
