弯角式外螺纹针连接器结构设计

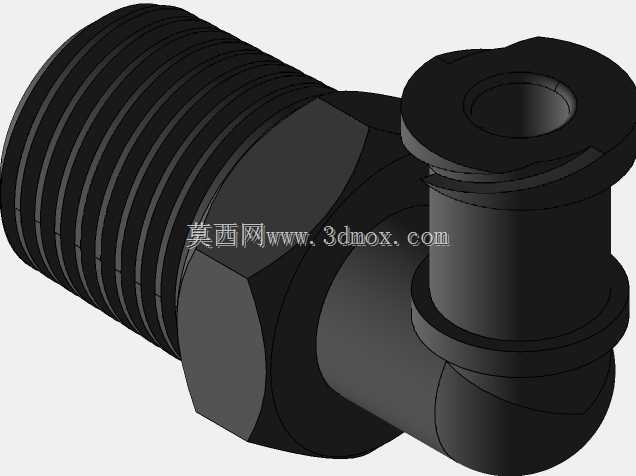

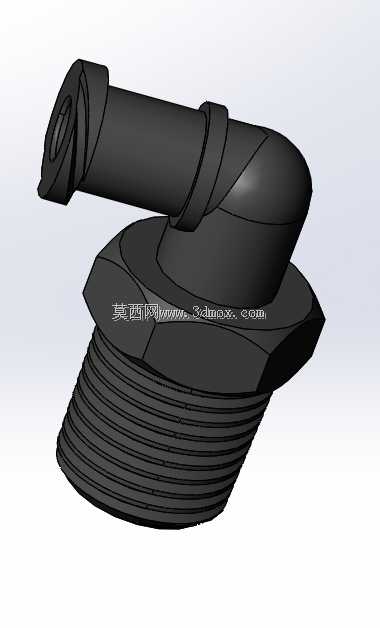

　　这款弯角式外螺纹针连接器，主要面向小通径流体管路、气动控制回路以及低压润滑系统的连接场景，在小型自动化设备气路排布、紧凑型液压辅件连接、实验台流体管路接驳场景中应用广泛，能够在安装空间受限的布局里完成管路走向的90度转向，避免管路过度弯折造成的通径缩窄、流阻升高甚至管路折损问题。从结构设计来看，下部采用标准外螺纹结构，螺纹段长度经过匹配常规安装板厚、阀块接口深度的核算，配套的六角拧动台尺寸符合常规扳手作业空间要求，安装时无需额外定制工装，使用普通开口扳手即可完成拧紧作业，六角台下方的密封面做了平面度管控，可搭配组合密封垫圈实现端面静密封，适配常规工况下的压力密封需求。上部弯转的插针式连接端，做了防脱环槽结构，

　　插接软管时可配合卡箍或者快插卡扣实现管路的牢靠固定，避免设备运行过程中管路受振动拉扯出现脱落漏液漏气问题，弯角过渡段采用大圆弧流线型设计，而非直角弯折结构，能够有效降低流体流经转角处的局部阻力，减少介质在转角处的紊流与压降，对于输送粘度偏高的润滑介质场景，这种流线型过渡还能避免介质滞留造成的管路堵塞风险。在安装边界上，这款连接器的整体高度、弯转后插接管的外伸长度都经过紧凑化设计，在密集排布的阀组安装面上，相邻连接器之间不会出现扳手作业空间干涉，插接管的轴线与下部螺纹轴线的垂直公差控制在合理范围内，插接软管后不会出现别劲、软管扭曲的问题，长期运行下软管的使用寿命能够得到有效保障。从建模细节来看，各段衔接处的倒角、退刀槽结构都做了还原，

　　螺纹段的收尾结构符合常规机械加工工艺要求，没有出现建模中常见的螺纹收尾失真、棱角干涉问题，结构工程师在做管路布局校核、安装干涉检查时，可以直接调用该模型完成装配验证，无需再对结构细节做二次修正，能够有效缩短管路系统的设计排布周期。
