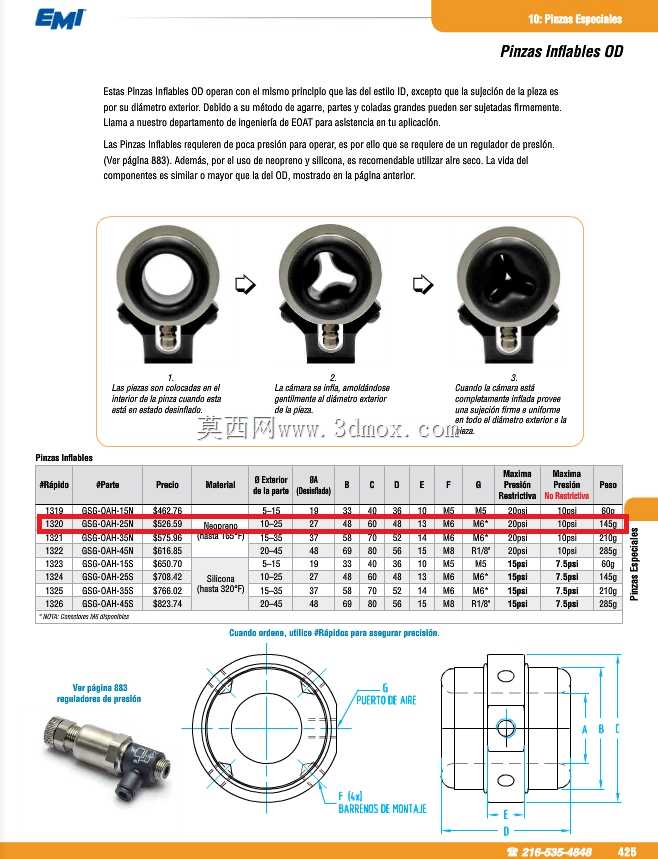

OD型内撑式充气夹头精密结构设计

　　这类OD型充气夹头属于气动内撑式夹持元件，主要应用于薄壁环形工件、筒状零件的精密装夹场景，常见于轴承套圈加工、薄壁管件检测、小型回转类零件的车削、磨削及自动化上下料工位，相比传统三爪卡盘，它能通过均匀膨胀的夹持面实现无应力装夹，避免薄壁零件因局部夹紧力过大产生的形变，保障加工或检测过程中的形位公差精度。从结构设计逻辑来看，该夹头采用内置弹性膨胀腔体的结构，压缩空气通入后，腔体带动外层夹持面沿径向均匀扩张，与工件内孔壁实现全周贴合，夹持力分布均匀，不会在工件表面留下夹痕，适配表面质量要求高的精加工工序。设计时需要重点考虑膨胀层的形变行程与额定工作压力的匹配关系，不同规格的夹头对应不同的内孔夹持范围，

　　选型时需要确认工件内孔直径落在夹头的标称夹持区间内，同时要匹配对应的气动调压装置，避免输入压力过高导致膨胀层过度拉伸出现疲劳损坏，也防止压力不足导致夹持力不够出现工件打滑的问题。从安装边界来看，该系列夹头采用法兰式安装结构，底部带有定位止口与安装螺孔，可直接固定在机床主轴端面或者专用工装基座上，进气接口位于夹头侧部，需要匹配对应规格的气动快插接头，安装时要保证夹头轴线与主轴回转轴线的同轴度误差控制在允许范围内，避免装夹后工件出现跳动超差的问题。夹头的膨胀层采用耐磨弹性材质制作，具备一定的抗疲劳性能，正常工况下可实现多次反复膨胀收缩，日常使用时需要注意气源的干燥清洁，避免水汽、杂质进入腔体加速密封件老化，延长元件使用寿命。

　　在实际产线应用中，这类充气夹头常配合回转接头使用，实现主轴高速旋转状态下的持续供气，适配高速磨削、精密车削的加工需求，也可集成在自动化检测设备中，配合视觉检测、圆度仪等设备完成工件的全自动装夹检测，减少人工装夹的辅助时间，提升批量生产的一致性与加工效率。针对不同壁厚、不同材质的工件，可通过调整输入气压的大小匹配对应的夹持力，针对薄壁铝件、塑料件等易变形工件可采用较低工作压力，针对钢质、硬质合金等刚性较好的工件可适当提升压力保障夹持可靠性。
