焊接作业用单眼式护目镜防护面罩结构

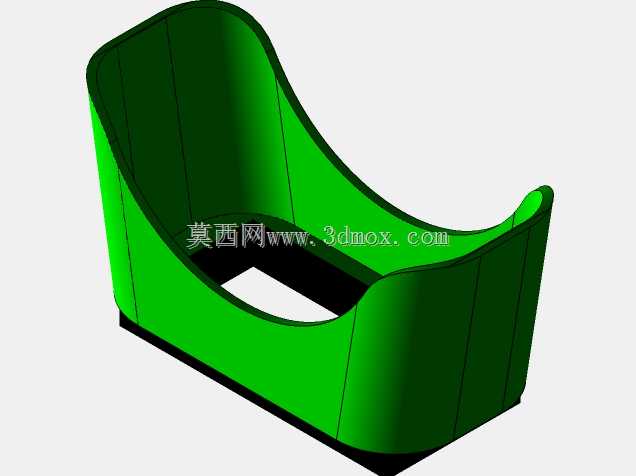

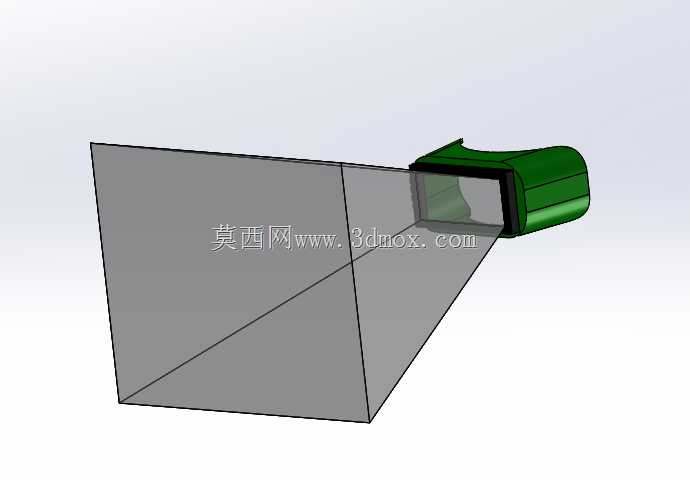

　　这款护目镜面罩的设计，最初是针对狭小空间焊接作业场景开发的——常规头戴式全脸面罩在管道内侧、设备夹缝等操作空间受限的焊接工况下，容易和周边构件发生磕碰，遮挡作业视线，而单眼贴合式的结构刚好能解决这类痛点。从结构逻辑上看，整个部件分为眼部贴合段和挡光延伸段两部分，贴合段采用符合人体工学的弧面轮廓，边缘做了加厚包边处理，实际使用时可以紧密贴合眼眶周边的皮肤轮廓，既能够阻挡焊接过程中飞溅的高温焊渣、火星接触眼部皮肤，也能避免弧光从面罩和面部的缝隙处漏入灼伤眼部。挡光段采用斜向延伸的楔形结构，这种设计一方面可以在不增加整体重量的前提下扩大挡光覆盖范围，让焊接产生的强弧光、飞溅碎屑都被阻隔在视线外，另一方面斜向的轮廓不会和焊接时手持的焊枪、

　　焊丝送进路径产生干涉，作业时手腕活动的自由度更高，不会因为面罩结构卡滞影响运枪稳定性。设计过程中重点考虑了佩戴的适配性，贴合段的内腔尺寸参考了国内成年人群的眼部轮廓数据做了冗余设计，既可以直接贴合面部使用，也可以搭配普通近视眼镜佩戴，不会出现压镜腿、卡鼻梁的问题。挡光段的端面做了平整化处理，后期如果需要加装不同遮光号的滤光镜片，可以直接通过卡扣结构固定在端面上，不需要额外做结构改装，适配不同焊接工艺的遮光需求，比如氩弧焊作业时可以更换深色滤光片，气焊作业时换浅色镜片即可。从安装边界来看，整个面罩的横向最大尺寸控制在180mm以内，纵向延伸长度为220mm，整体重量控制在120g以内，长时间佩戴不会给颈部造成额外负担，

　　侧边没有突出的结构件，在狭窄的焊接工位内转动头部时不会剐蹭周边的设备、管壁。结构上没有多余的复杂曲面，所有转角都做了R3以上的圆角处理，一方面是避免尖锐棱角划伤操作人员面部，另一方面也方便日常使用后的清洁维护，焊接飞溅附着在光滑的面罩表面后可以直接用刮板清除，不会在棱角缝隙处残留焊渣堆积。面罩的贴合段采用了略带弹性的结构设计，佩戴时可以根据不同人的面部轮廓产生微小的形变，保证和面部的贴合密封性，同时不会对眼眶造成过大的压迫感，连续作业1-2小时也不会出现局部压痛的问题。挡光段的薄壁结构做了均匀的壁厚设计，壁厚差控制在0.5mm以内，不管是采用注塑加工还是3D打印制作，都不会出现缩痕、变形的问题，成型后的结构强度足够抵挡常规焊接飞溅的冲击，不会被高温焊渣烧穿。
