手柄类工件多工位夹持定位工装结构

　　这套工装结构主要面向小型手持类工件的装配、检测工序定位需求，常见于五金工具、小型汽配零部件的产线工位中，用来解决异形曲面工件人工装夹定位精度差、重复装夹一致性不足的问题。从结构布局来看，整体采用模块化的安装思路，底板作为统一安装基准，所有执行元件、定位块、夹紧组件都通过T型槽或者螺纹孔直接固定在底板上，不需要额外的转接支架，既压缩了整体占用的安装空间，也方便后续根据工件型号更换对应的定位模块。

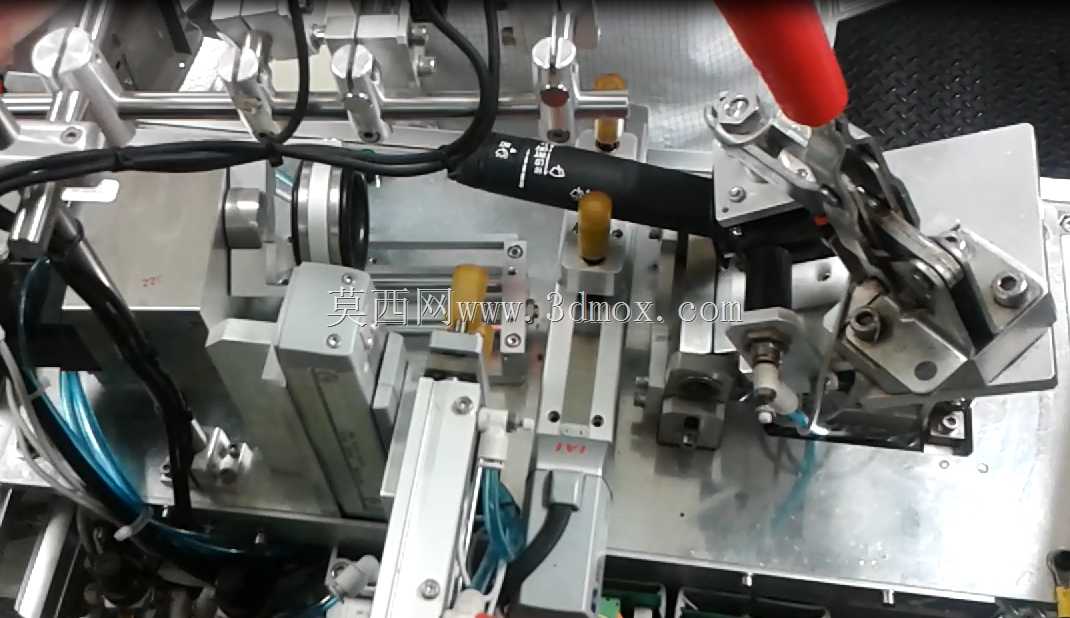

　　定位逻辑上采用了仿形定位加多点辅助支撑的设计，针对带曲面的手柄类工件，先通过底部的仿形托块承托工件的主体轮廓，限制工件的Z向自由度，侧面设置的两个可调定位销刚好卡入工件表面的预设工艺孔位，避免工件在水平面内发生转动偏移，靠近工件端部的位置设置了弹性顶针，能够适配工件本身的尺寸公差，避免过定位导致的装夹变形。夹紧执行元件选用了小型气动滑台搭配压头的组合，滑台的行程经过精确核算，压头下压位置刚好落在工件刚性较好的加强筋位置，不会压伤工件表面的薄壁区域，图中可见的红色手柄是手动应急夹紧机构，在气路断气或者调试阶段可以手动完成夹紧动作，避免工件掉落磕碰。

　　气路走线全部采用拖链或者线槽收纳，蓝色的气动软管沿着型材支架的内侧排布，不会和运动部件发生干涉，所有气管接头都选用快插式结构，后期维护更换元件时不需要重新整段排布气路。安装边界方面，整套工装的长宽尺寸控制在400mm*300mm范围内，可以直接固定在标准的铝型材工作台上，不需要对现有产线的工位台做额外改造，整体高度控制在220mm以内，预留了足够的操作空间，作业人员取放工件时不会和周边的拧紧、检测设备发生碰撞。

　　设计过程中特意做了防错处理，定位块的形状和工件轮廓完全匹配，如果工件放反或者没有放置到位，夹紧机构无法下压到位，会触发行程开关发出报警信号，避免不合格装夹状态下启动后续工序。所有和工件接触的压头、定位块表面都镶嵌了聚氨酯软垫，硬度控制在邵氏60度左右，既能保证足够的摩擦力避免工件移位，也不会在工件表面留下压痕，适配表面处理完成后的成品工件装配工序。整套结构没有采用复杂的定制加工件，大部分标准件都可以从市面常规渠道采购，加工件也以铣削件为主，加工难度低，制造成本可控，同时预留了两个扩展安装位，后续如果需要增加工件检测传感器或者自动下料组件，可以直接在预留位置安装，不需要重新改动主体结构。
