多工位回转式产品承载转盘结构设计

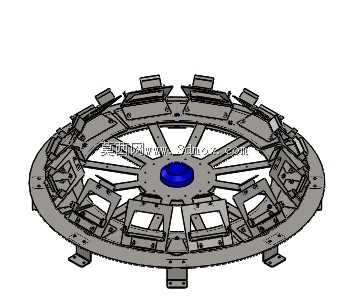

　　该回转承载结构主要面向多工位并行作业的生产场景，常见于小件装配、检测、点位加工的工序流转环节，替代传统直线输送线的工位衔接模式，在有限占地范围内实现多工序的紧凑布局，减少工件在不同工位间的长距离转运耗时。整体采用圆形辐条式承载框架设计，中心设置回转支撑安装位，可适配标准回转支承或定制转轴组件，外圈环形框架作为主要承载基体，沿圆周方向均匀分布12组独立工位安装座，每个安装座预留标准化连接孔位，可根据实际生产需求快速更换适配不同工件的定位夹具，无需对主体框架做二次加工。

　　设计阶段优先考虑了工位分度的一致性，所有安装座的定位基准均以中心回转轴线为基准做同轴度约束，相邻工位间的夹角误差控制在极小范围内，避免回转分度后工位偏移导致的作业对位偏差。底部沿圆周均匀设置6组落地支撑脚，每个支撑脚预留地脚安装孔，可直接固定在车间硬化地面或设备台架上，支撑脚与主框架之间设置加强筋结构，抵消满负载回转时产生的偏载力矩，避免框架长期受力出现形变。

　　辐条式的内部结构并非单纯减重设计，每根辐条的截面尺寸经过受力校核，可在单工位承载额定重量工件时，将载荷均匀传导至中心回转座与外圈环形梁，避免局部应力集中导致的结构开裂。中心位置的蓝色凸台为转轴防护与定位结构，既可以遮挡内部回转传动部件，避免生产过程中碎屑、灰尘进入回转副造成磨损，也可作为中心气路、电路的旋转接头安装位，给各个工位的气动夹具、检测元件提供介质与信号传输通道。

　　实际应用中，该转盘可搭配间歇分度机构、伺服回转电机实现精准工位切换，每个工位可对应布置装配、检测、打标、下料等不同作业单元，操作人员或自动化执行机构只需在固定位置完成对应工序动作，工件随转盘回转依次经过所有工位完成全流程加工，相比直线排布的生产线，占地空间可缩减40%以上，同时减少工件重复装夹的次数，提升加工一致性。安装时需保证支撑脚的安装平面平面度符合要求，校准中心回转轴线的垂直度，避免长期回转出现偏磨，工位安装座的连接面做了铣平处理，保证夹具安装后的基准精度，可适配多数轻工装配、电子小件加工、小五金冲压件后续处理的生产需求，框架主体预留的多个安装孔位也方便后期加装外围防护、工位检测传感器等附属组件。
