带立式安装支座的法兰轴承结构设计

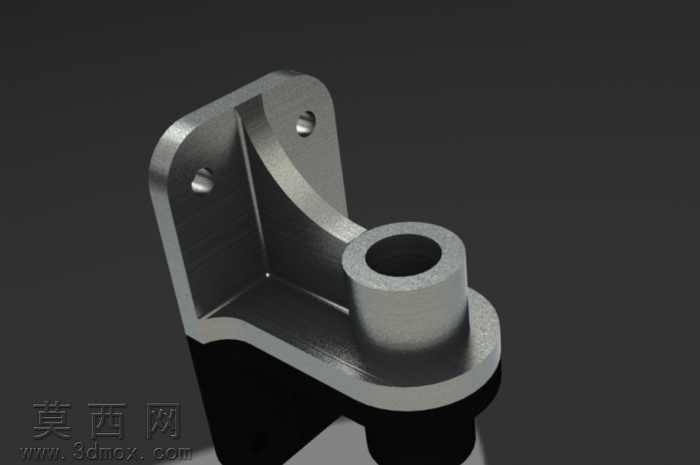

本作品为带立式安装支座的法兰轴承三维建模作品，建模过程中首先梳理零件的功能逻辑，该零件集成了安装固定与轴系支撑的双重功能，建模阶段优先确定核心基准：以轴承内孔的中心轴线作为主基准，依次定位安装法兰面、支撑立板、轴套筒体的相对位置，保证各结构的同轴度、垂直度公差符合机械设计规范。建模时采用参数化特征构建思路，首先绘制安装底座的轮廓草图，拉伸生成带圆角过渡的底座基体，在底座上精准定位两个安装通孔的位置，通过切除特征生成安装孔，同时对孔口添加倒角特征，避免安装时应力集中。随后构建支撑立板结构，在立板与底座、立板与轴套筒体的衔接位置添加三角形加强筋结构，筋板的厚度与过渡圆角经过合理设置，既提升整体结构的刚性，又避免直角衔接带来的应力集中问题，同时减少不必要的材料冗余。轴套筒体部分采用回转类特征建模，保证内孔的圆柱度与端面的平面度，筒体端部与法兰底座衔接处做圆弧过渡处理，提升结构的抗扭、抗弯性能。材质设置上选用金属哑光钢材材质，调整材质的粗糙度、金属度参数，还原钢制机械零件的真实质感，渲染阶段采用三点布光方案，主光勾勒零件的轮廓结构，辅光弱化阴影死角，补光提升暗部细节，清晰展现零件的棱边过渡、曲面衔接与结构细节。设计过程中充分考虑零件的实际使用场景，安装孔的间距、轴套内孔的直径、整体的安装高度均参考通用五金配件的常用尺寸规范，保证该模型可直接用于装配验证、结构演示或工程参考，各特征的建模逻辑清晰，参数可编辑调整，方便后续根据实际使用需求修改尺寸参数，适配不同的安装工况与轴系支撑需求。
