电缆滑车与大小型软管挂架组合结构设计

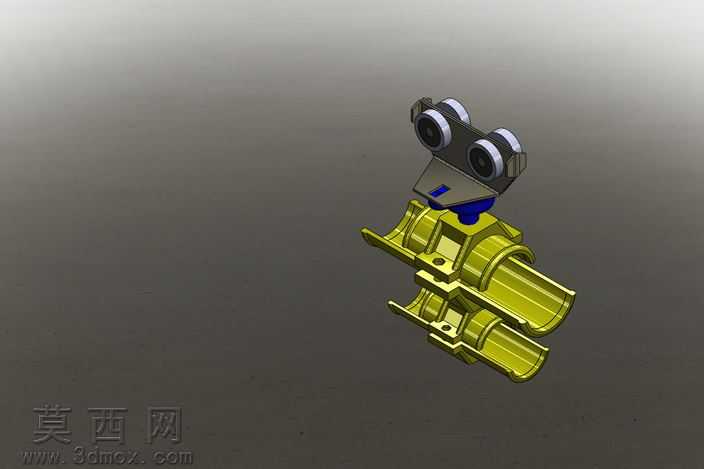

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中先对核心功能部件进行拆分建模，分别完成上部滑动导向轮组、中部连接基座、下部双层软管承托槽体的独立结构绘制，再通过装配约束完成各部件的精准对位，确保各运动部件的相对位置符合实际使用的活动行程要求。渲染阶段针对不同部件的材质特性做了区分设置，上部轮组采用哑光深灰工程塑料材质，添加细微的磨砂质感纹理还原注塑件的表面特征，轮轴部分做金属镀铬材质处理，模拟金属轴件的高光反射效果；中部连接基座采用深蓝色硬质工程塑料材质，调整材质粗糙度体现塑料件的哑光质感；下部双层软管承托结构采用亮黄色硬质工程塑料材质，添加轻微的半透明质感与表面光泽度，还原常用管线挂架的材质视觉特征。结构设计上，上部双组滚轮采用对称布局，适配无轨滑动的使用场景，可沿对应支撑面顺畅滑动无卡滞，滚轮与基座之间预留合理的转动间隙，保证滚轮转动灵活；中部连接结构做了加强筋设计，提升整体结构的承重能力，避免挂接重物后出现结构变形；下部采用双层平行的弧形槽体设计，可同时适配大型、小型两种规格的软管承托需求，槽体边缘做圆角过渡处理，避免刮伤软管外表面，槽体上预留的安装孔位可用于加装固定扎带，对放置的软管进行限位固定，防止滑动过程中软管脱落。整体设计未包含硬件标准件，重点呈现功能主体的结构形态，建模过程中对各部件的壁厚做了统一设置，符合注塑加工的工艺要求，各衔接部位的过渡圆角处理自然，既提升了结构的力学性能，也优化了整体的视觉观感，渲染输出的效果图清晰展现了各部件的装配关系与材质特征，可直观呈现该挂架的实际使用形态与功能特点。
