哈雷Sportster88302摩托车支援单键结构

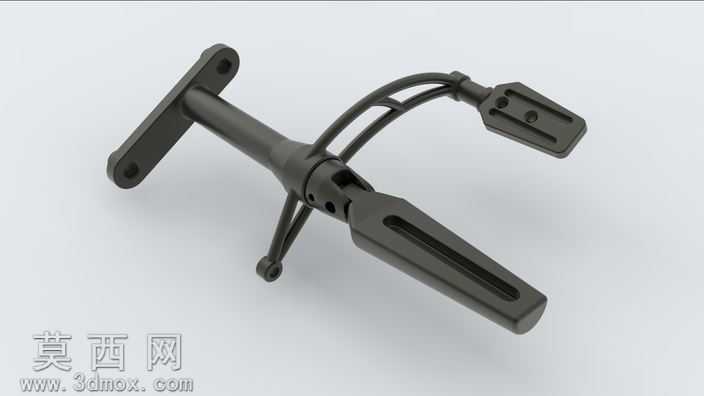

本模型为摩托车专用操纵支援单键结构，适配哈雷Sportster88302车型，建模过程采用SolidWorks完成全参数化设计，所有结构尺寸严格参照实车装配标准设定，确保各部件间的装配公差符合机车零部件的加工要求。建模阶段首先完成主体支撑臂的轮廓草绘，通过拉伸、切除特征构建主臂的基础形态，主臂采用变截面设计，一端为带双安装孔的固定基座，用于与车把基座完成刚性连接，安装孔位的间距、孔径均经过精准校核，保证装配时的同轴度要求。主臂中段设置铰接转轴结构，通过旋转凸台、配合间隙切除特征构建转动副，预留0.1mm的装配间隙保证单键扳动时的顺畅度，同时避免旷量过大导致的操纵虚位。与主臂铰接的操纵拨块采用符合人体工学的长条形开槽设计，表面做哑光磨砂质感的材质处理，拨块边缘做R2圆角过渡，既提升握持扳动时的触感，也避免尖锐棱角带来的安全隐患。从主臂延伸出的两根弧形走线护臂，通过扫描特征完成曲面构建，护臂的弧度贴合车把走线的自然弯曲角度，用于固定操纵拉索，避免拉索与车体其他部件产生摩擦干涉。渲染阶段采用哑光黑硬质工程塑料作为主体材质，添加细微的颗粒质感模拟原厂配件的磨砂注塑表面，铰接转轴位置添加轻微的金属光泽材质，还原金属转轴与塑料主体的材质差异；场景采用柔和的漫反射打光，避免强反光掩盖结构细节，多角度渲染清晰展示各部件的连接关系与外形特征。设计过程中充分考虑该部件的实际使用场景，所有受力部位均做加厚处理，固定基座与主臂的连接位置设置加强筋结构，提升部件的结构强度，避免长期扳动使用出现断裂问题；整体结构无冗余设计，各部件拆分逻辑符合实际注塑加工的开模要求，既可以用于机车改装的结构参考，也可作为相关零部件加工的三维参照，完整还原了该款支援单键的所有结构细节与装配逻辑。
