带滚轮摆杆式微动限位开关结构设计

　　这款带滚轮摆杆的微动开关，是工控领域小行程位置检测场景里用量极大的基础电气元件，日常在自动化生产线的工位到位检测、家电门盖闭合检测、起重设备的行程限位、小型机电产品的触发控制场景里都能见到它的身影。不同于普通无摆杆的微动开关，这款产品前端加装了带金属滚轮的悬臂摆杆，不需要触发件直接按压开关本体的动作钮，只要运动部件触碰到滚轮，就能通过摆杆的杠杆放大作用，把微小的接触位移传递到内部的动作簧片上，快速实现触点的通断切换，哪怕是低速运动的机构，也能获得干脆利落的触发反馈，不会出现触点拉弧、接触不良的问题。

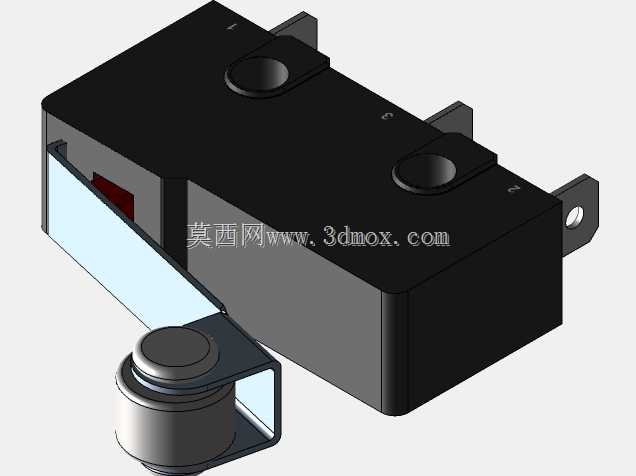

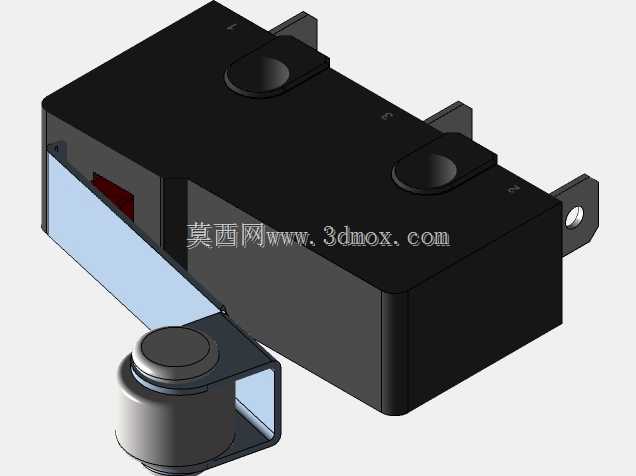

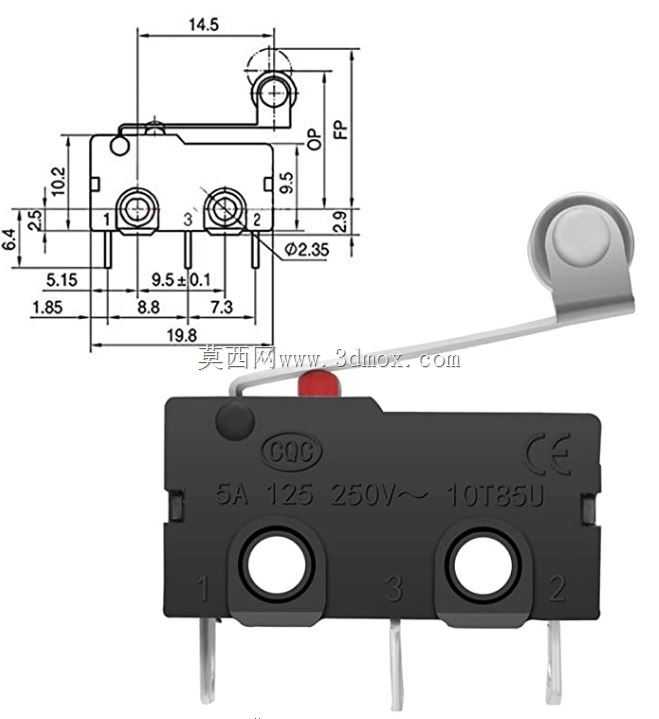

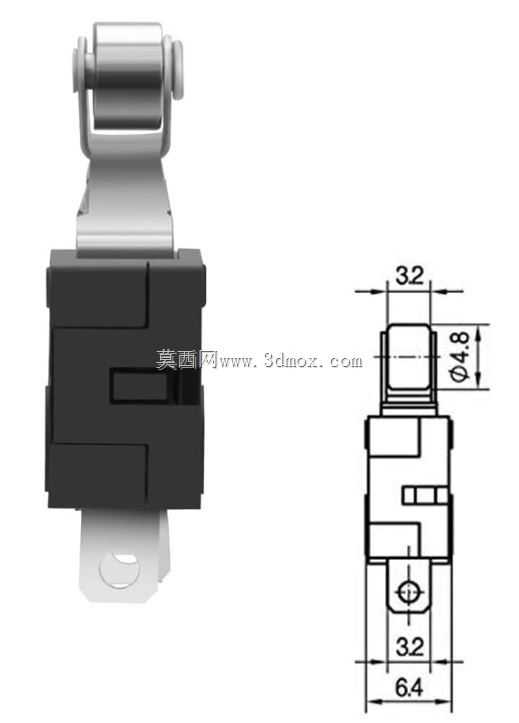

　　从结构设计逻辑来看，这款开关的本体采用方正的绝缘壳体封装，内部的簧片、触点组件完全封闭在壳体内，能阻挡日常使用中的粉尘、轻微溅水侵入，适配多数普通工业环境的使用要求。壳体两侧伸出的带安装孔固定耳，是安装定位的核心基准，两个安装孔的中心距、孔径都按照行业通用的微动开关安装尺寸做了匹配，选型替换时不需要重新打孔调整安装位，直接替换同规格产品即可。前端摆杆的滚轮采用金属材质，转动顺滑，长期和运动部件接触摩擦也不会出现过度磨损导致的触发位置偏移，摆杆的摆动角度做了机械限位，不会因为超程按压导致内部簧片产生塑性变形，有效延长元件的使用寿命。

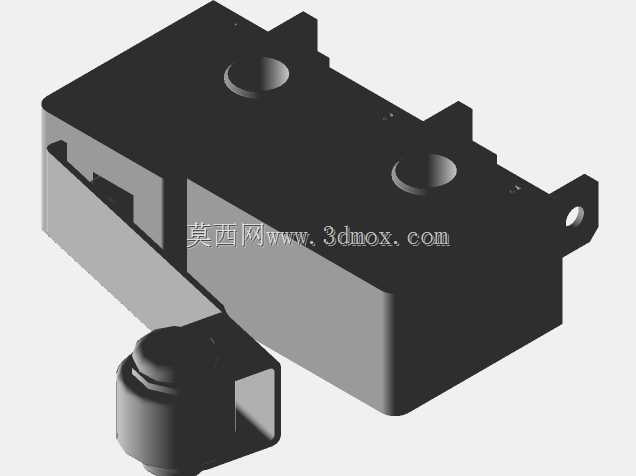

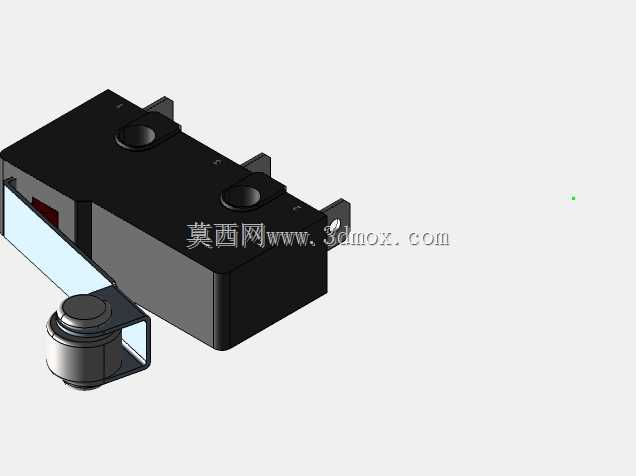

　　设计这款开关的三维结构时，首先要明确安装边界：本体的长宽高尺寸要适配常规的安装空间，固定耳的位置要避开周边的走线、相邻元件的干涉区域，摆杆的初始角度、滚轮的突出高度要匹配实际触发件的运动轨迹，保证触发时的行程在开关的额定动作行程范围内，既不会因为行程不足导致触发不可靠，也不会因为超程按压损坏开关内部结构。内部的动作机构要保证动作力、复位力符合常用的参数要求，触发压力不会过大导致运动部件卡滞，也不会过小导致误触发。接线端的位置预留了足够的接线空间，方便导线压接后安装，不会出现导线和周边金属结构短路的隐患。在实际设备选型应用时，还要注意这款开关的触发方向是沿摆杆按压的垂直方向，安装时要保证运动部件的接触方向和摆杆摆动平面一致，避免侧向力长期作用在摆杆上导致摆杆变形、转轴磨损，影响触发精度。
