PCF8574多路复用器扩展板结构设计

　　在嵌入式硬件开发、小型自动化控制装置搭建的场景中，IO口资源不足是很多工程师会遇到的共性问题，这类I2C接口的多路复用扩展模块，就是为解决主控芯片IO端口数量受限的痛点设计的，能够在仅占用两组I2C通信引脚的前提下，扩展出多路通用IO通道，满足多外设接入、多信号采集的控制需求。从实际使用场景来看，这类模块常被集成在小型物联网终端、教学实验装置、桌面级自动化控制单元、传感器阵列采集板中，用来对接按键输入、指示灯阵列、继电器触发端等低速信号端口，不需要额外占用主控的大量IO资源，也能简化整体布线逻辑。

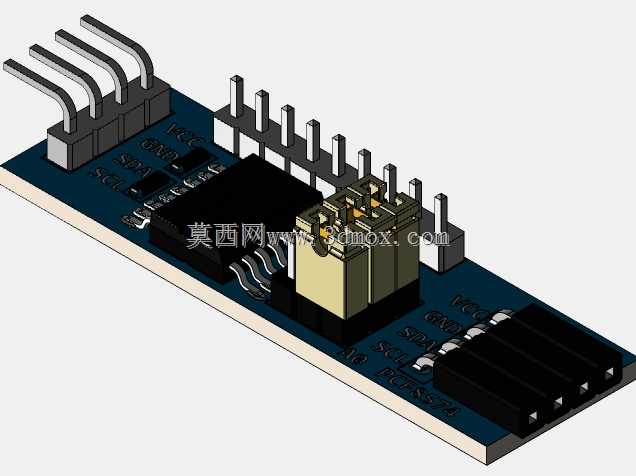

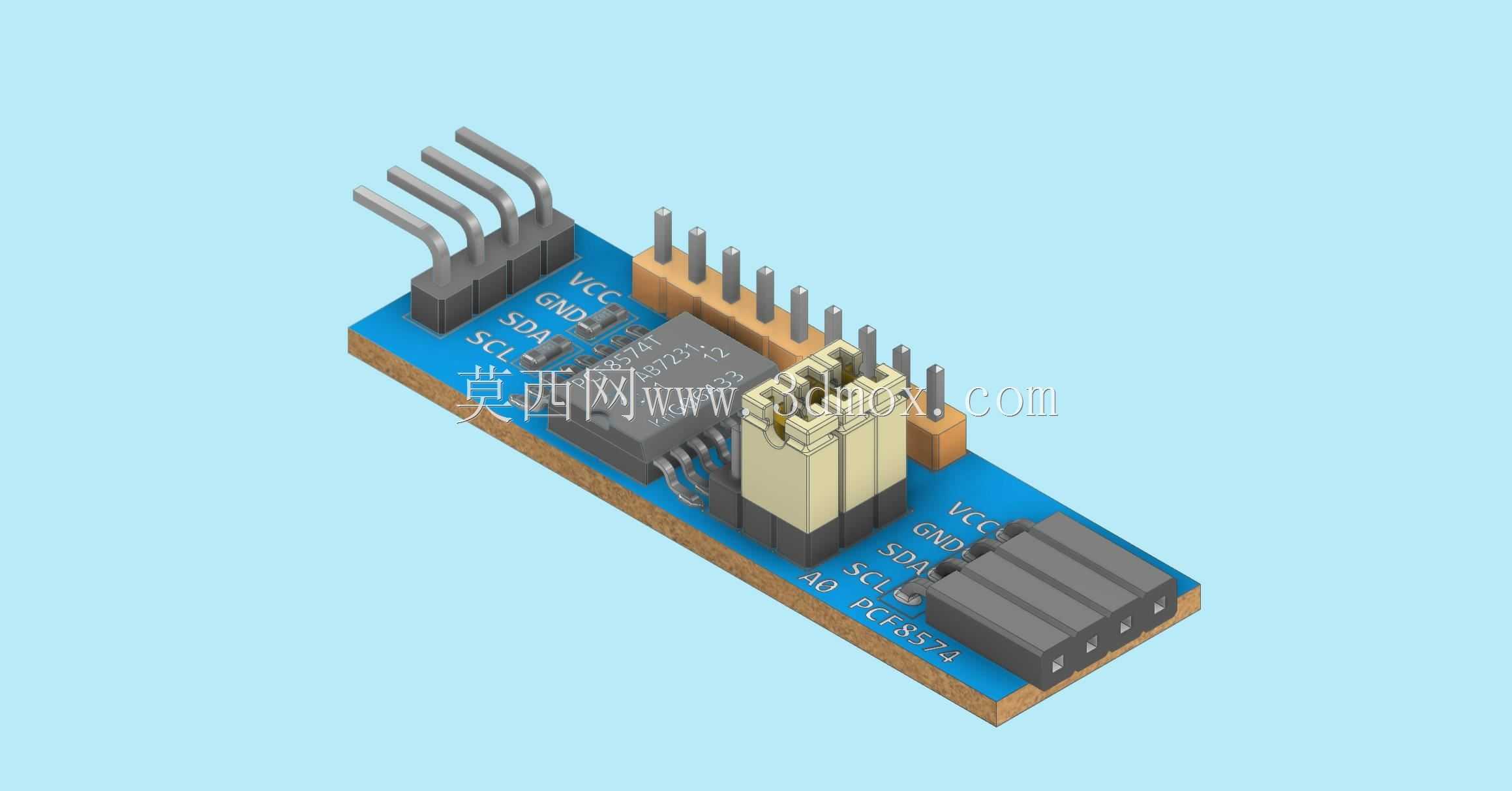

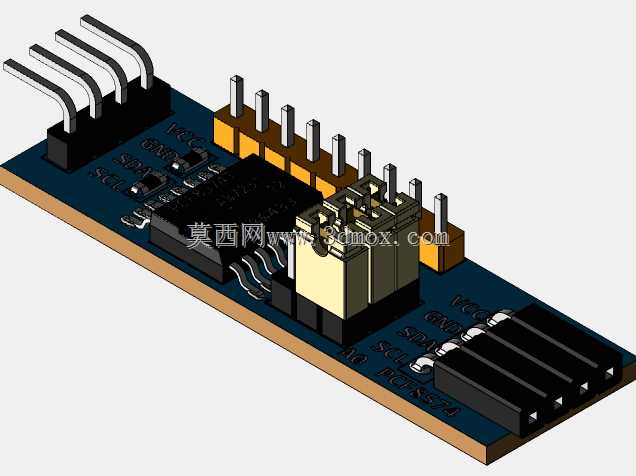

　　设计这类模块的三维结构时，首先要匹配实际元器件的安装尺寸，板载的PCF8574芯片、排针排母座、接线端子都要按照实物的封装尺寸预留安装位，保证PCB板的长宽边界、安装孔位和实物完全对应，避免后续做结构装配时出现干涉。板上的弯排针、直排针分别对应不同的接线方向，一侧的弯针可以直接插接到面包板或者主控扩展板上，另一侧的立式接线端子方便外接导线，设计时要考虑不同接插件的高度差，排针的引脚伸出长度、端子的接线操作空间都要预留足够余量，避免实际接线时出现工具无法操作、导线弯折半径不足的问题。

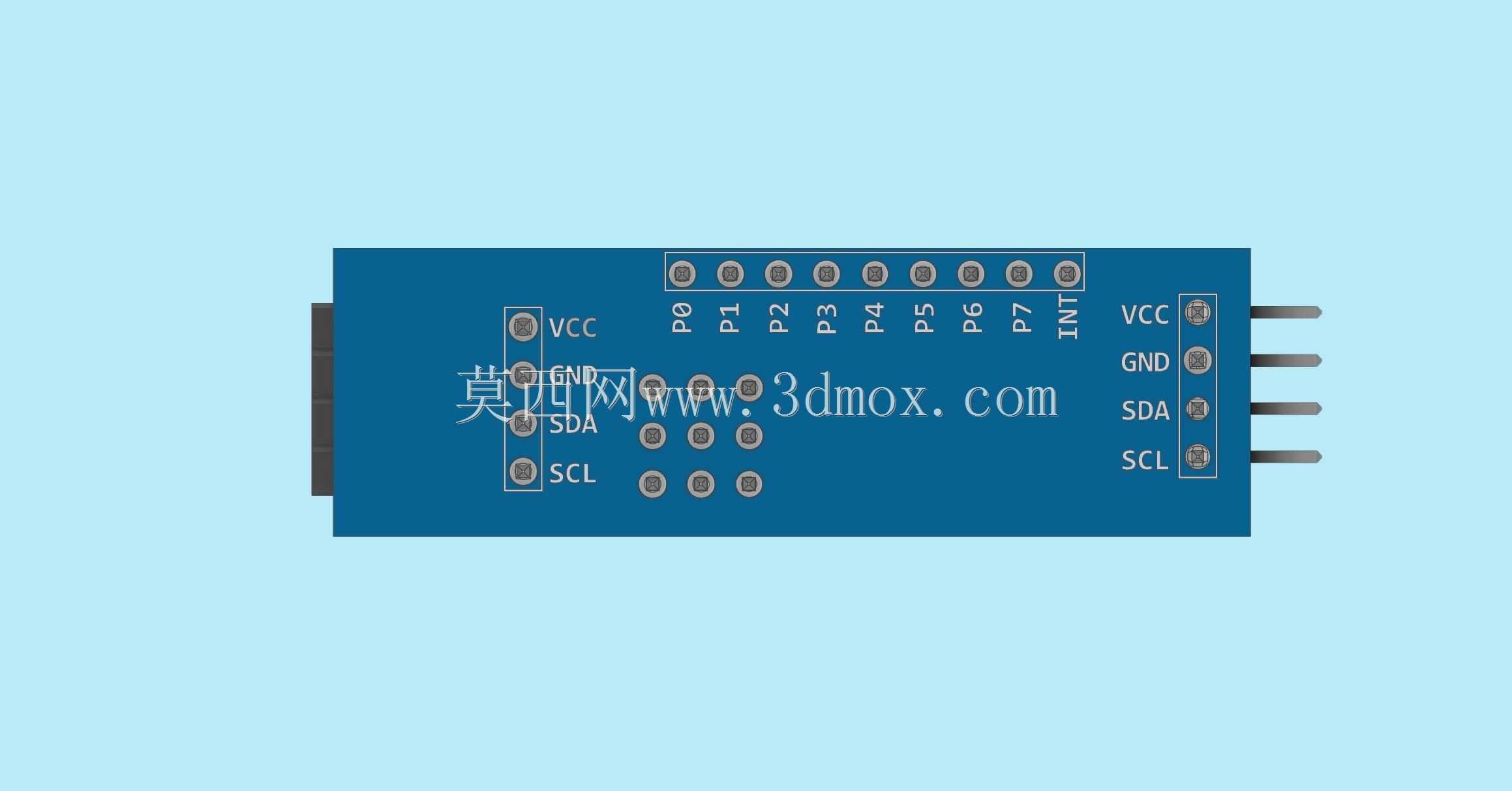

　　模块的外形尺寸控制要兼顾紧凑性和实用性，PCB板的边缘要和最外侧的元器件保持安全距离，避免板边磕碰损坏元器件引脚，板上的丝印标识位置在建模时也要对应留出空间，VCC、GND、SDA、SCL以及通道引脚的标识位置不能被接插件遮挡，方便实际接线时快速识别端口。安装边界上，要考虑模块在堆叠使用时的层间间距，接插件的高度决定了上层板和下层板之间的最小距离，建模时要把元器件的最高高度作为整体厚度的参考值，保证多模块堆叠安装时不会压到板上的芯片元件。另外板载的地址选择引脚对应的排针位置，也要预留出跳帽插拔的操作空间，不能因为周边元件的遮挡导致跳帽无法安装更换。

　　从结构可靠性角度考虑，这类模块的接插件焊接位置要做合理的布局，重量较大的接线端子尽量布置在板的边缘位置，减少焊接点的受力，避免插拔导线时对PCB板造成过大的弯折应力。引脚的排布顺序遵循通用的I2C模块接口规范，和主流的主控开发板引脚定义兼容，不需要额外调整接线顺序就能直接对接，减少使用者的接线出错概率。整体结构设计没有冗余的造型，完全围绕功能实现和装配便利性展开，所有尺寸都贴近实物的实际参数，能够直接用于整机的结构装配校验，也可以用来做教学演示、硬件方案展示的三维可视化素材，帮助工程师在方案设计阶段提前确认模块的安装位置、接线空间，避免后期打样组装时出现尺寸不匹配、空间干涉的问题。
