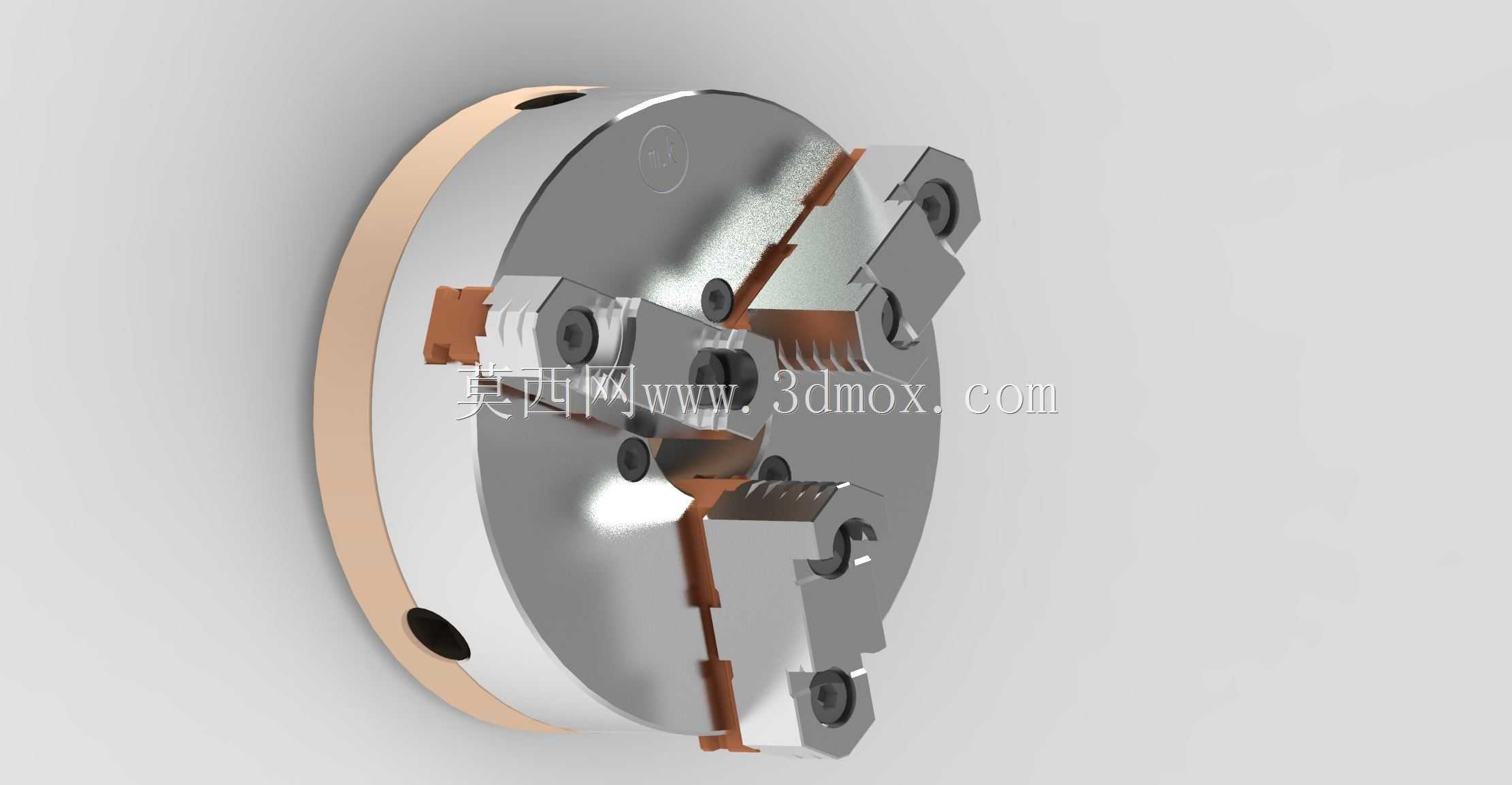

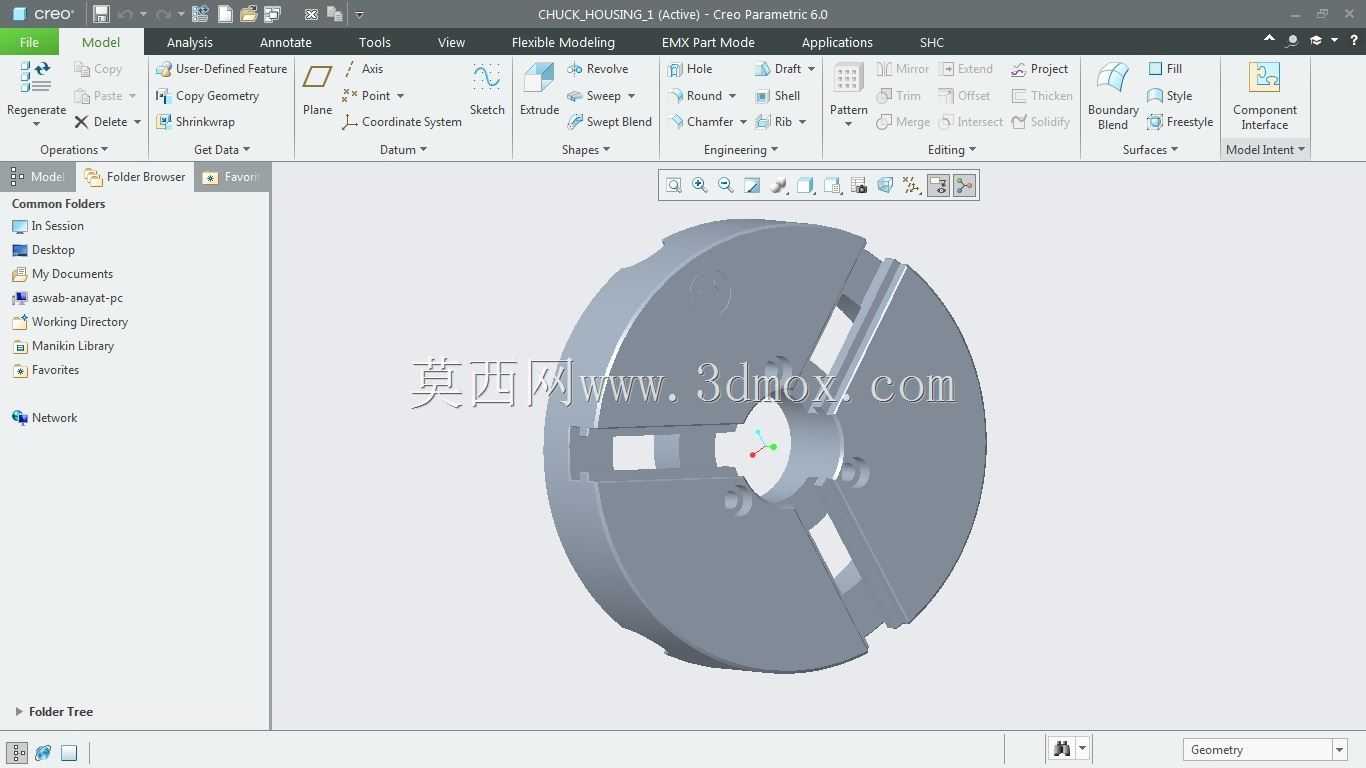

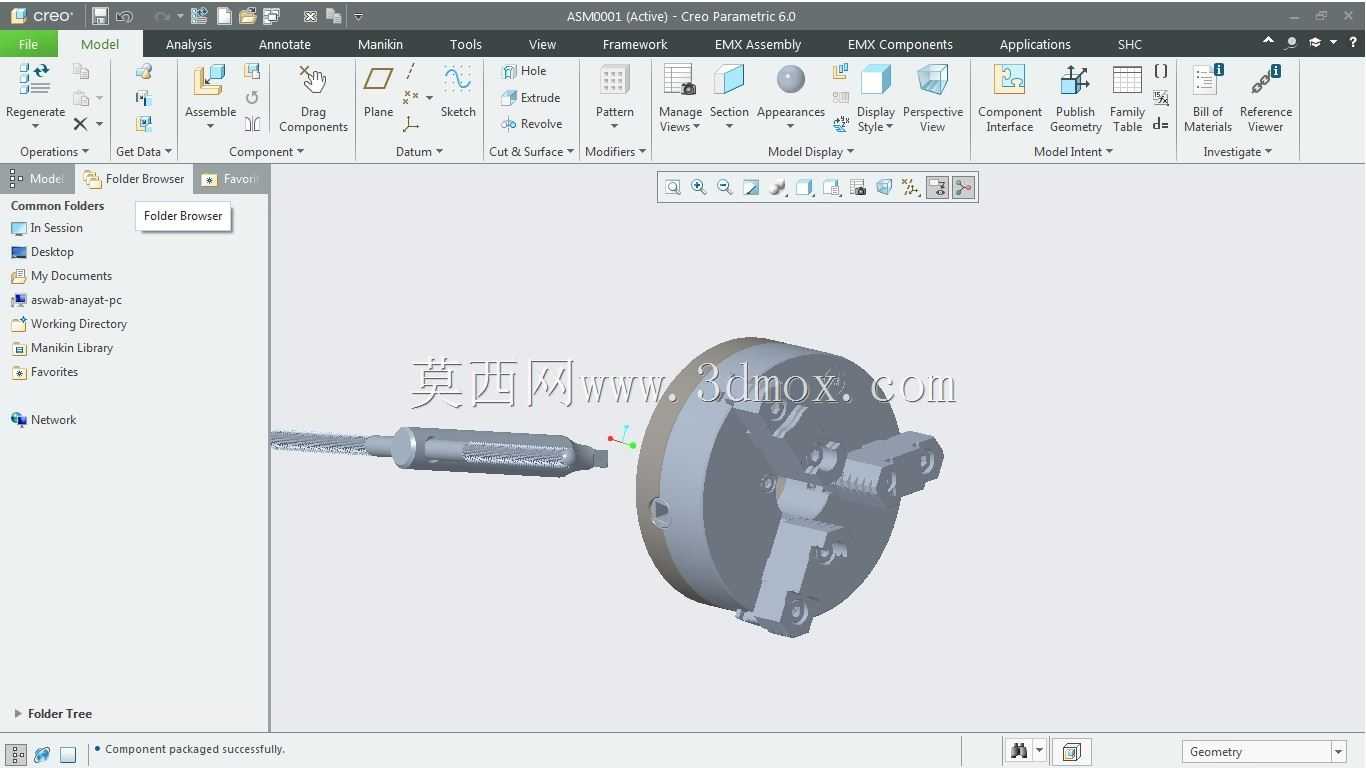

车床用三爪自定心通用卡盘结构

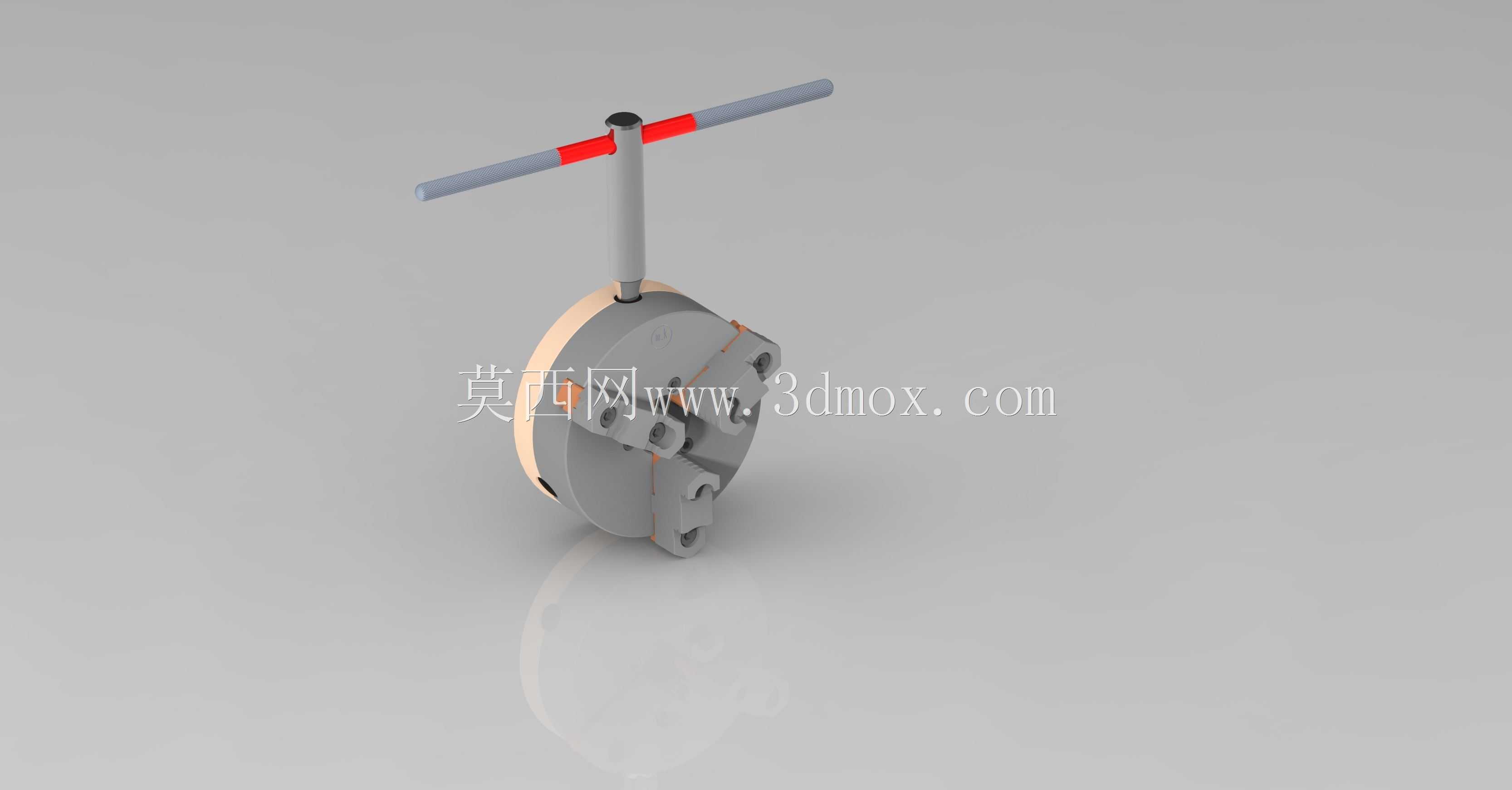

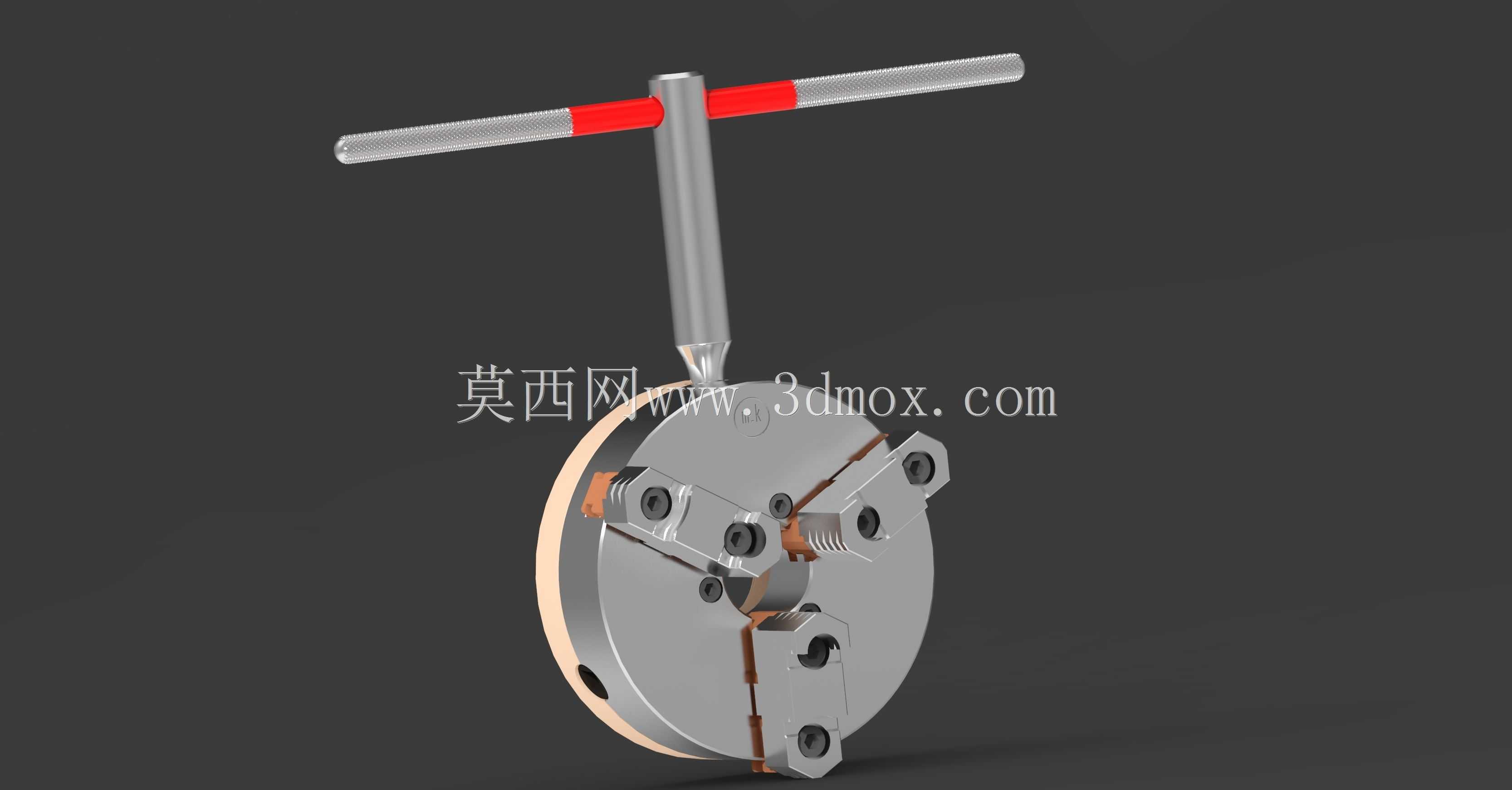

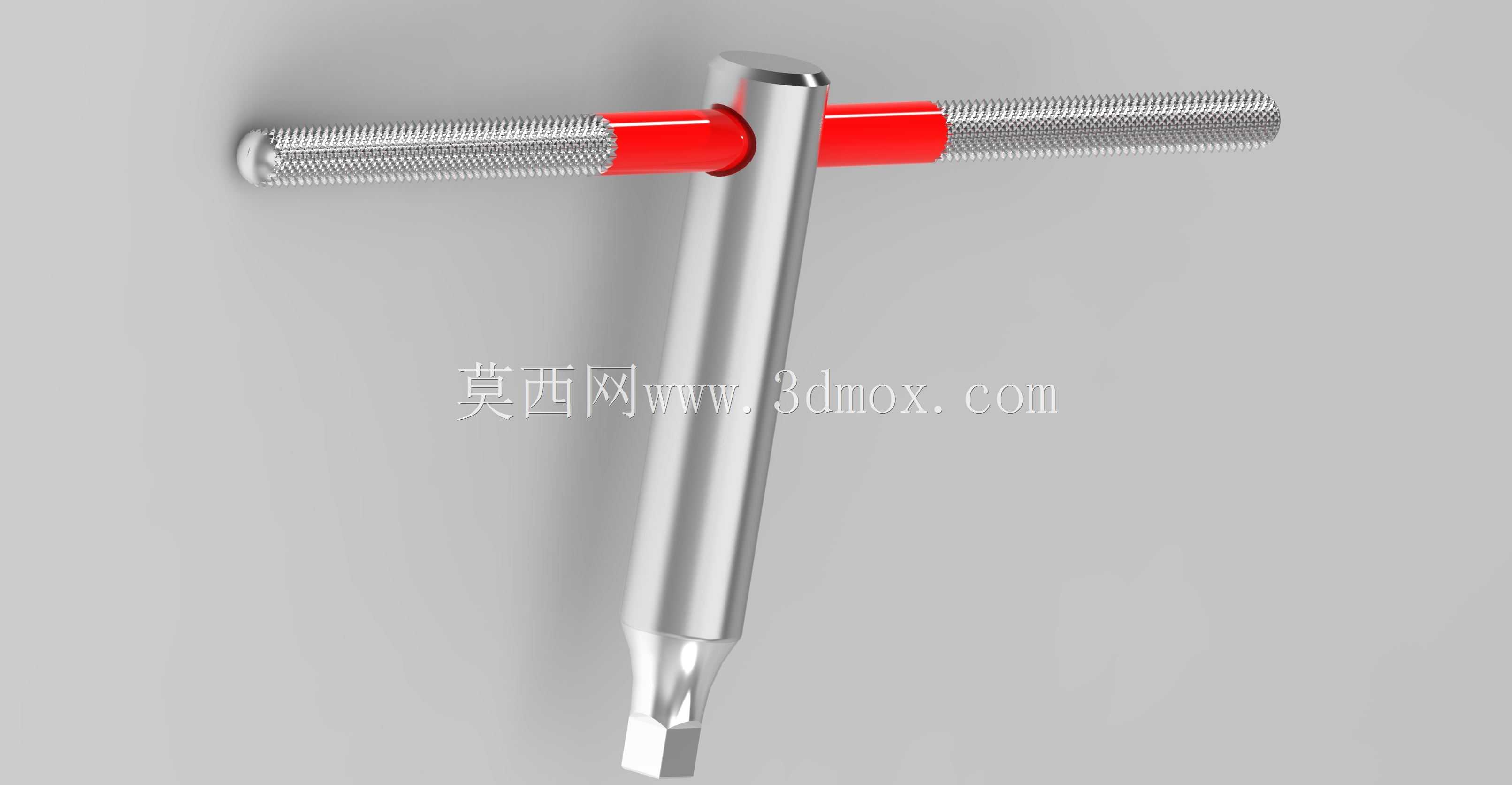

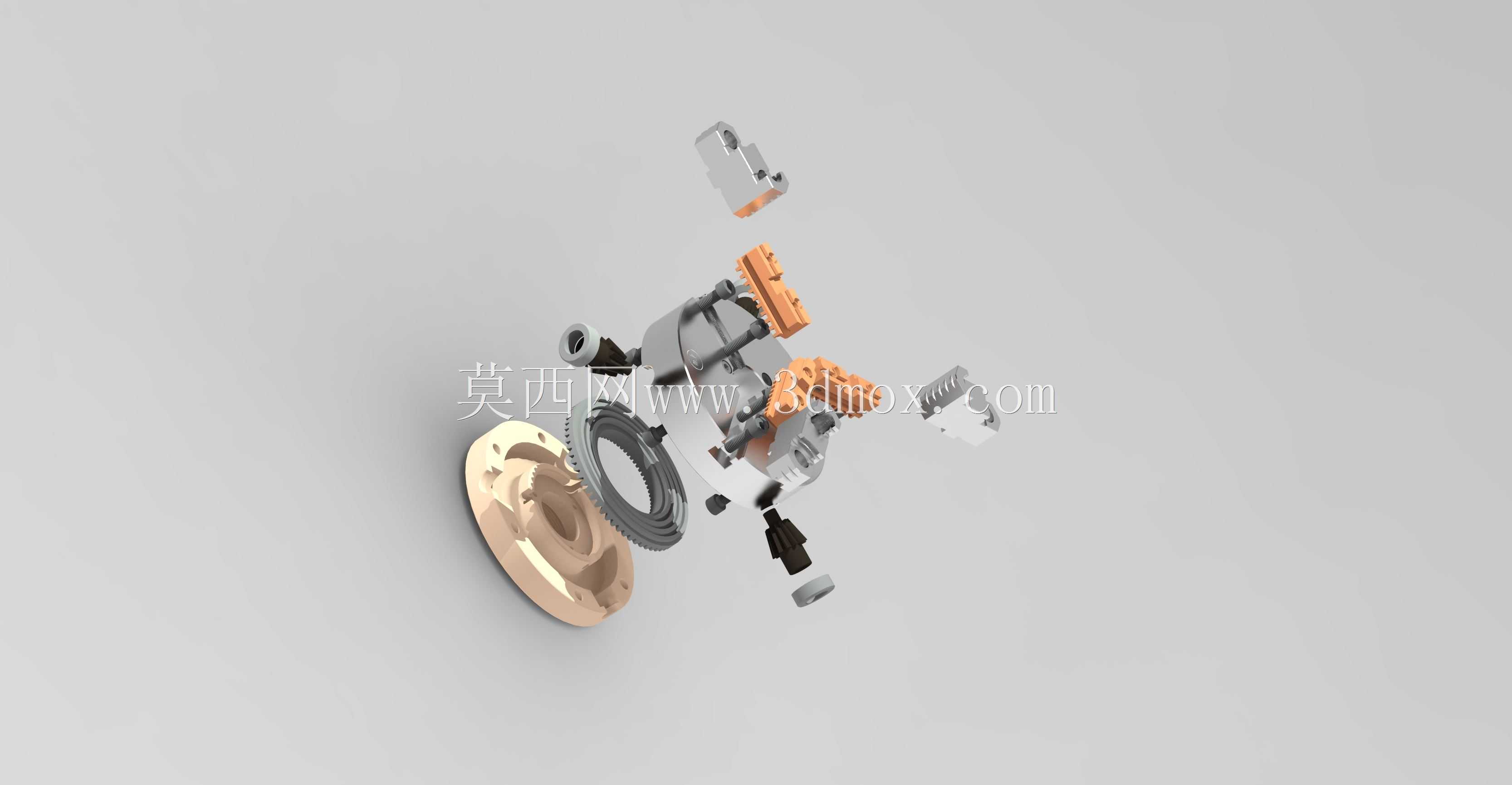

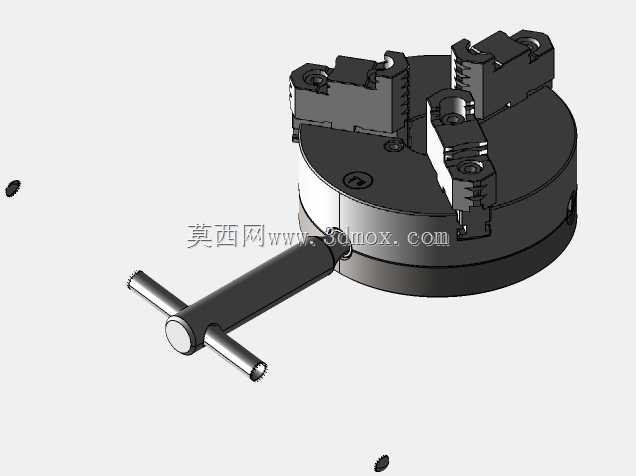

　　作为车床加工环节最核心的工件装夹部件，三爪通用卡盘的设计直接决定了回转类零件的装夹效率与加工同轴度精度，这款卡盘的结构设计完全围绕普通卧式车床的常规加工场景搭建，适配盘类、轴类、小型异形回转件的装夹需求，在普通车削、端面车削、内孔镗削、外螺纹加工等工序中都能稳定提供装夹约束力。从功能特性来看，该卡盘采用三爪同步联动的自定心结构，通过配套的三爪扳手插入卡盘端面的方孔转动，即可驱动内部的平面螺纹盘旋转，带动三个卡爪沿径向同步做向心或离心移动，无需逐个调整卡爪位置即可实现工件的自动定心，装夹重复定位精度可控制在0.05mm以内，大幅降低了普通轴类、盘类零件的装夹找正时间，适合中小批量零件的常规加工场景。

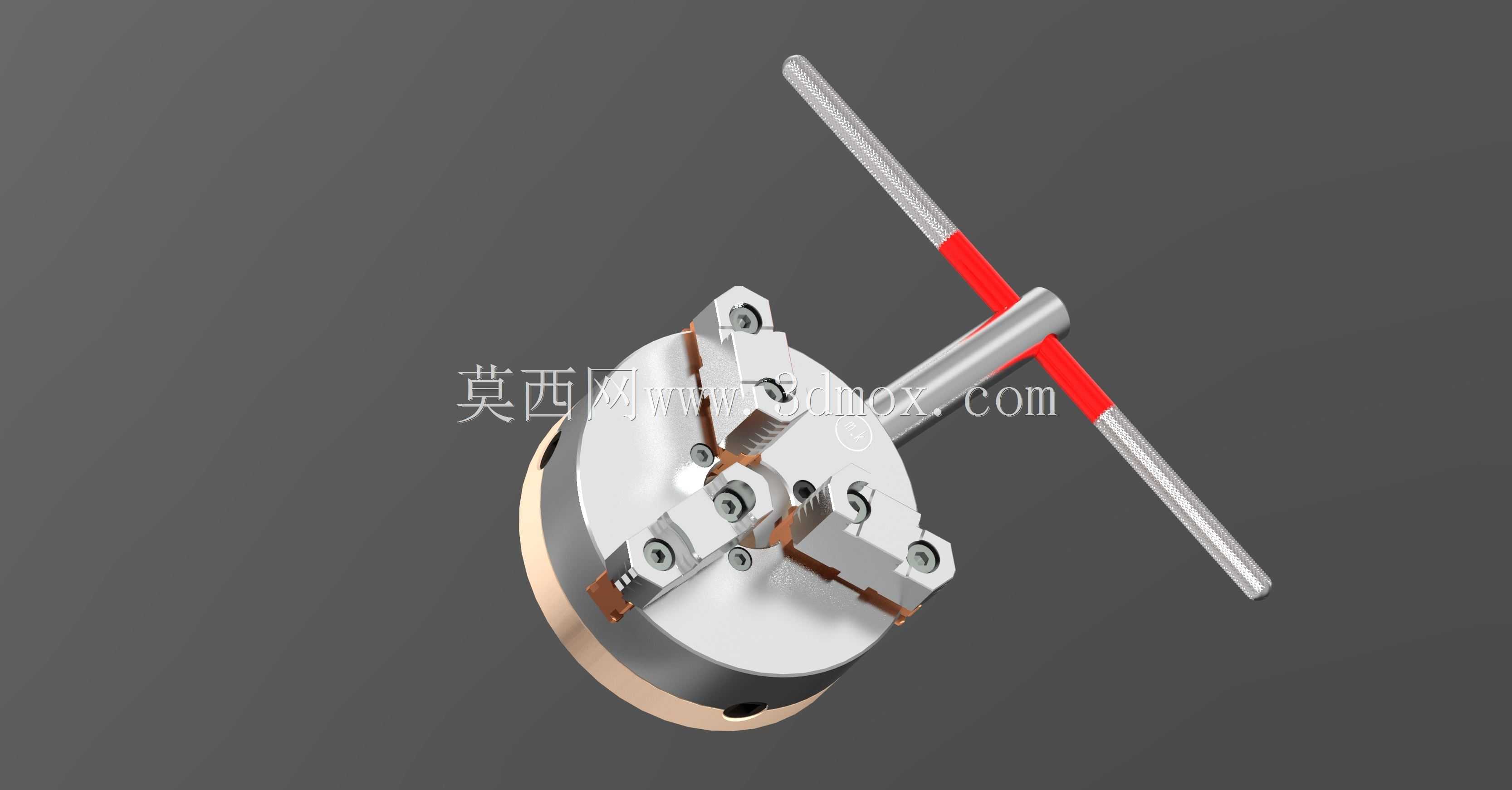

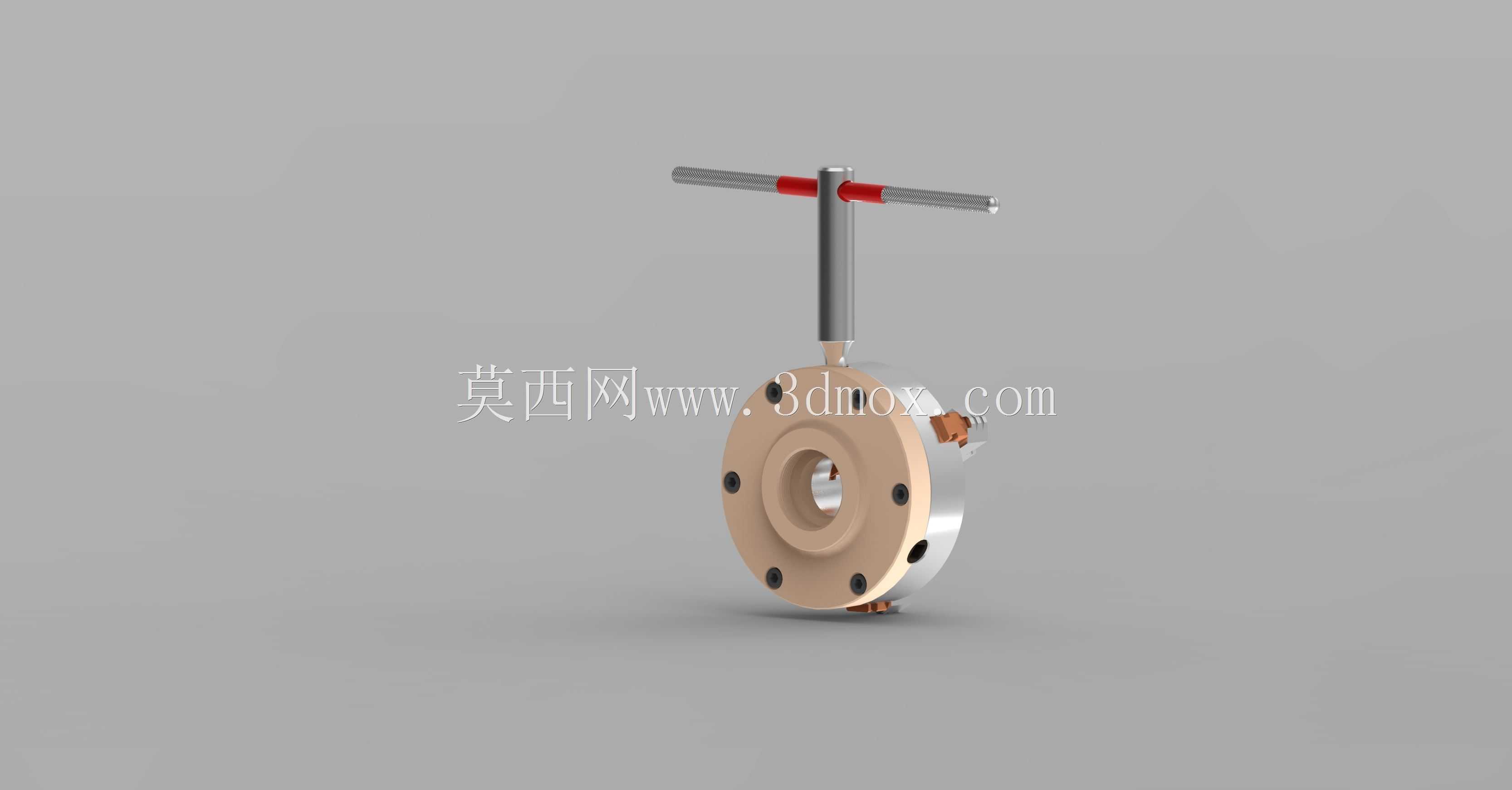

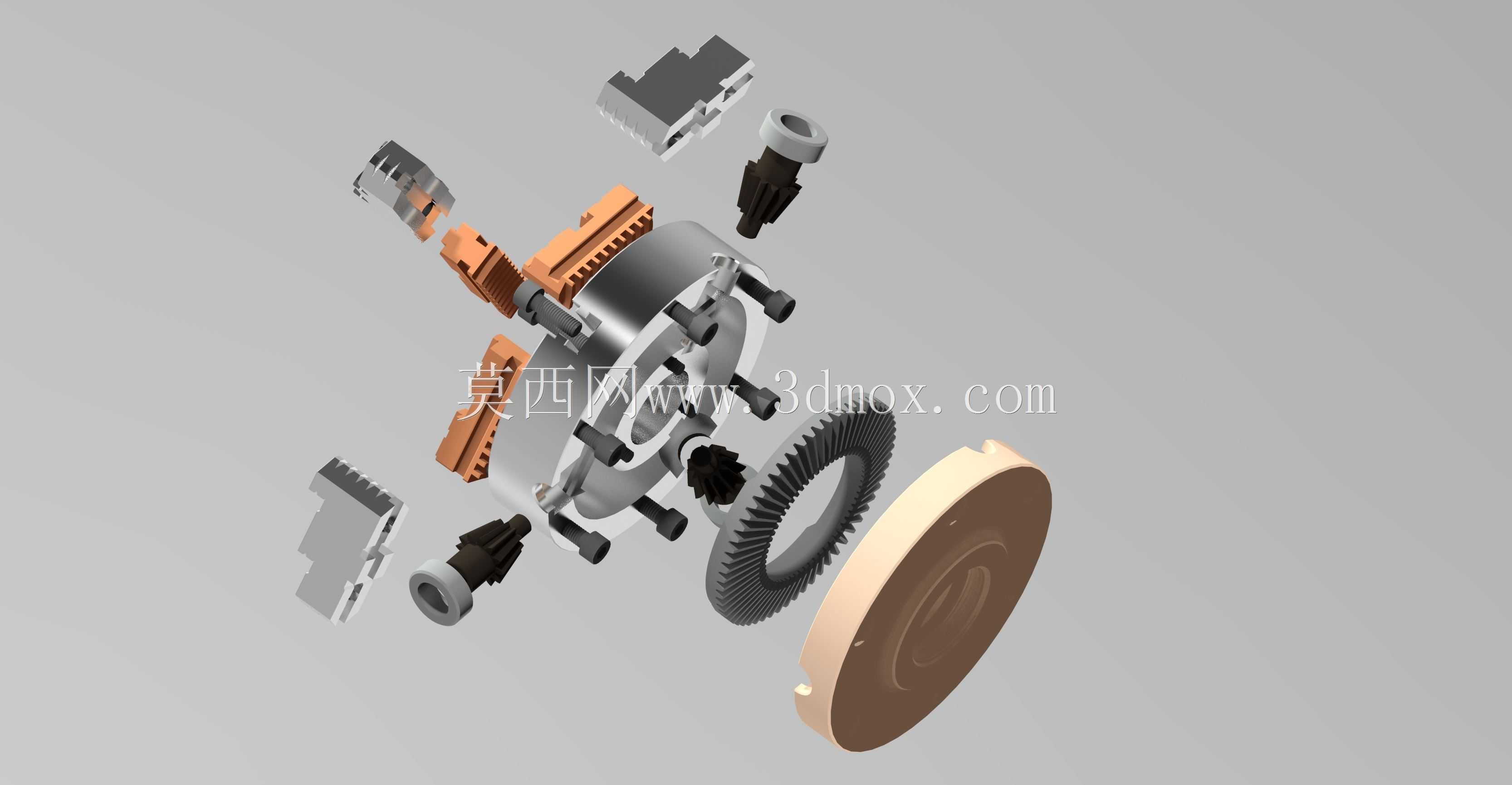

　　设计过程中优先考虑了卡盘的刚性与装夹行程的平衡，卡盘本体采用高强度铸铁材质铸造后经时效处理消除内应力，避免长期使用后出现本体变形导致的定心精度漂移；内部的平面螺纹采用渐开线齿形加工，齿面经淬火处理提升耐磨性能，三个卡爪的滑动导轨面做了磨削加工，保证卡爪移动的顺畅度与配合间隙控制在合理范围，既不会因间隙过大导致装夹晃动，也不会因间隙过小出现卡滞问题。卡爪分为正反两副配置，正爪用于装夹直径较小的外圆工件，反爪可向外撑开装夹直径较大的盘类工件内孔，覆盖了常规车床加工的绝大多数工件尺寸范围。从安装边界来看，该卡盘的后端采用标准的短圆锥连接结构，可直接适配对应规格的车床主轴端部，安装时通过主轴端的锁紧机构将卡盘与主轴法兰盘刚性连接，

　　保证卡盘回转轴线与主轴回转轴线完全重合；卡盘的整体外径尺寸适配普通中小型卧式车床的主轴端安装空间，回转过程中不会与车床床身、刀架等周边部件产生运动干涉，卡爪的最大行程可覆盖从几毫米的小直径轴料到接近卡盘外径的大直径盘料装夹需求。实际使用中，该卡盘的装夹力可通过扳手的转动扭矩进行控制，针对薄壁类零件加工时可适当减小锁紧扭矩避免工件夹装变形，针对重型切削场景可适当加大锁紧扭矩保证工件在大切削力作用下不会出现移位，同时卡盘端面设置了安全防护结构，避免高速回转过程中卡爪意外脱出引发安全事故。日常维护时只需定期拆开卡盘清理内部的铁屑与切削液残留，在滑动导轨面与螺纹面涂抹润滑脂即可长期保持稳定的定心精度与操作顺畅度，是普通车床加工场景中通用性最强、使用频率最高的夹具部件。
