半自动气缸驱动工件表面打标设备结构

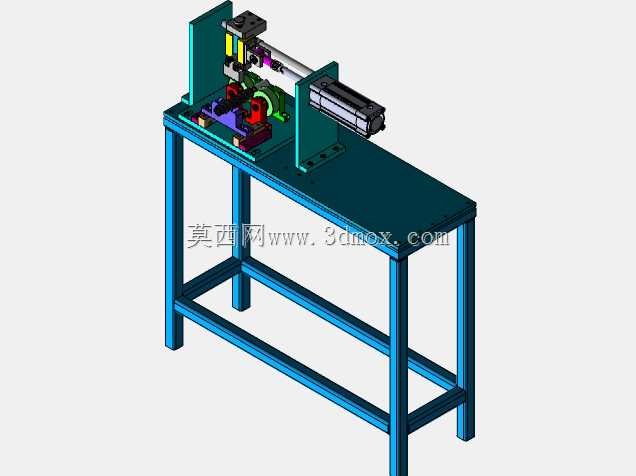

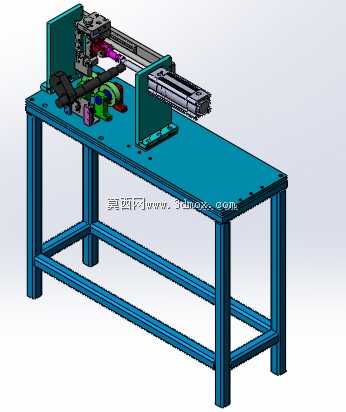

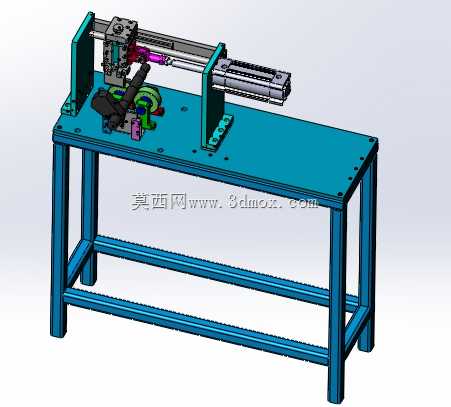

　　这套半自动打标结构主要面向中小批量机加工零件的表面标识工序，常见于五金加工车间、汽配零件周转线的末端工位，用来替代传统手持钢印打标的低效作业，也能避免气动打标机全自动化配置带来的成本浪费，适配多品种小批量的柔性生产场景。整套设备落地安装在方管焊接的台架上，台架采用40*40标准方管组焊，台面铺设10mm厚钢板加工安装孔位，整体占地长度约1200mm、宽度约600mm、作业面高度约850mm，符合人工站立操作的人机工程尺寸，台架底部预留了膨胀螺栓安装孔，可直接固定在水泥地面避免作业时晃动，底部横撑预留了电磁阀、气源处理件的安装位，不用额外排布外置支架。设备的执行端采用标准气缸作为打标动力源，搭配杠杆式电磁阀做操作控制，

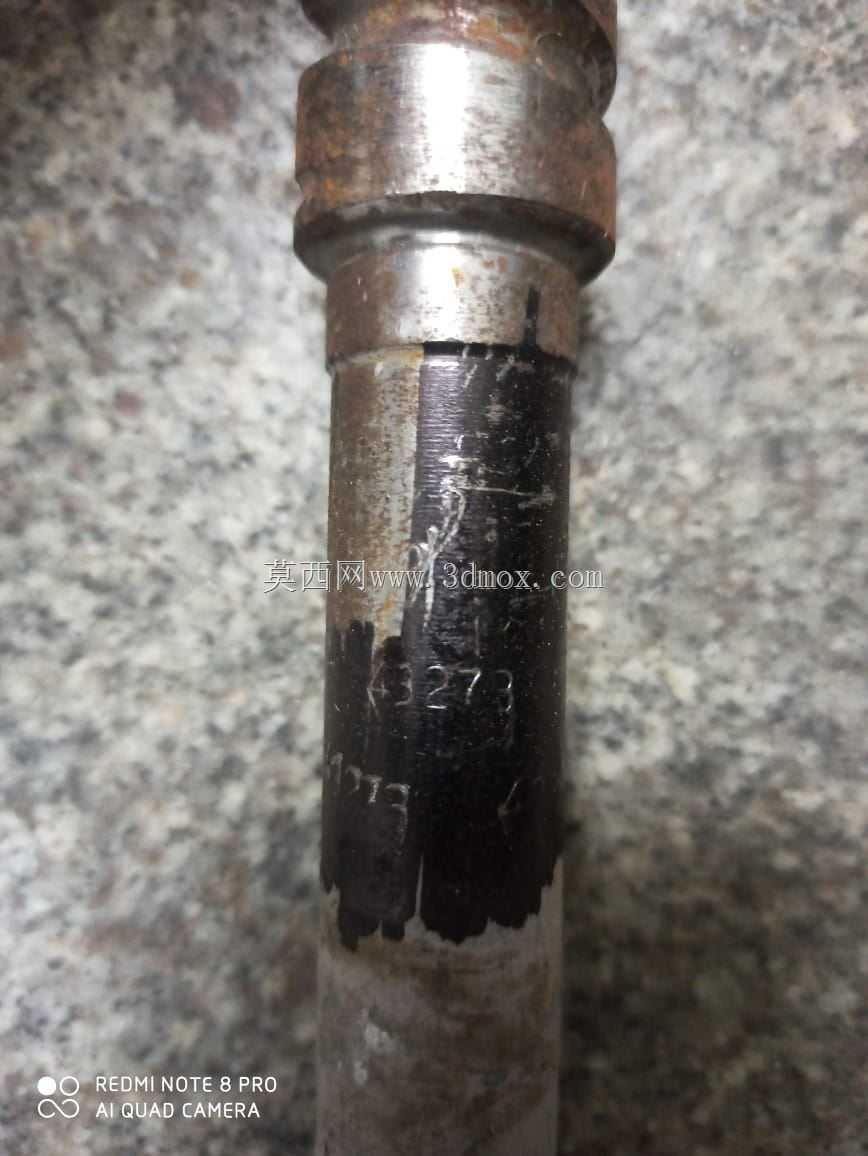

　　操作人员将待打标工件放置在定位工装块上后，扳动杠杆阀的操纵杆即可触发气缸下压，带动字头在工件表面压出清晰标识，松开操纵杆后气缸自动回位，完成单次打标循环。设计时特意将气缸安装座设计为可调节的长孔结构，可根据不同工件的打标位置横向调整执行端的固定位置，适配长度在100-300mm范围内的轴类、板类小零件打标需求，定位工装块采用快换式设计，更换不同工件时只需松开两个紧固螺钉即可替换对应仿形工装，换型时间控制在5分钟以内。整个打标执行模组通过线性导轨做导向支撑，避免气缸下压时出现偏载导致字头磨损、标识深浅不一的问题，导轨两端设置了硬限位块，防止调整行程时模组滑出轨道。气源入口处配置了过滤减压阀，可根据工件材质调整气缸输出压力，打标铝件、

　　塑料件时调低压力避免工件压伤，打标钢件、铸铁件时调高压力保证标识深度，整套结构没有复杂的电控程序，纯气路驱动配合手动操作，故障率极低，一线操作人员经过10分钟培训即可独立上手作业，日常维护仅需定期给导轨加注润滑脂、排放气源处理件的积水即可，不需要专业电工进行维保。台架的台面预留了多组T型槽，后续如果需要升级自动送料结构，也可以直接在台面上加装送料轨道、工件到位检测传感器，不用重新焊接台架，预留了足够的改造空间。
