医用直针绷料直线切割工装结构

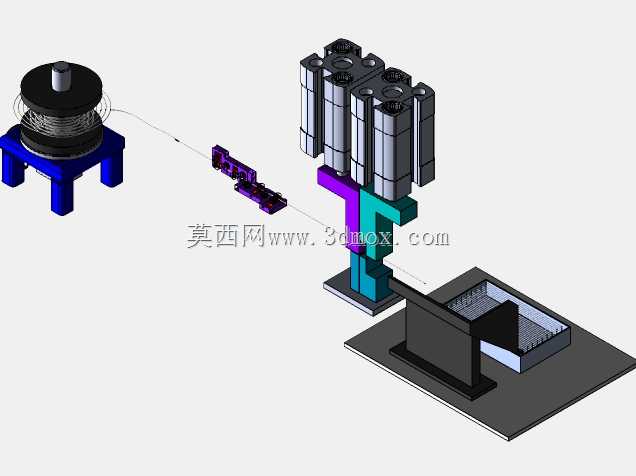

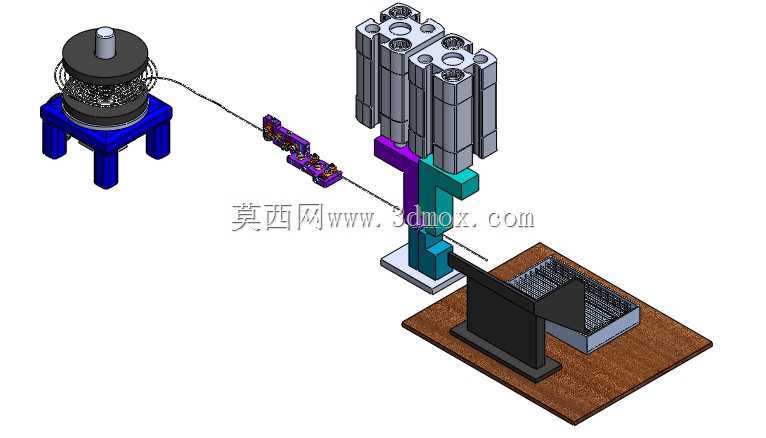

　　这套结构针对医用直针加工环节的定长裁切需求设计，核心解决细径金属针材裁切前易弯折、切口歪斜的行业痛点。从整体布局来看，左侧设置带四脚支撑的张紧轮组件，轮体采用分层限位结构，外层带环形挡边约束针材走料路径，中心立轴配套轴向锁紧结构，可根据针材线径调整张紧阻尼，避免走料过程中针材松垮偏移。中间段布置双组导向定位模组，采用紫色硬质合金导向块，块体上开有与针材外径匹配的微米级导向孔，每间隔一段距离设置一组压料爪，走料时压料爪抬起放行，裁切前压料爪下行压紧针材，配合两端张紧力将待裁切段针材绷成完全直线状态，从根源消除细针挠曲变形带来的裁切误差。右侧的裁切执行单元采用双气缸叠层驱动布局，上部两组并列标准气缸提供稳定下压力，

　　下部刀座采用硬铝材质做轻量化处理，刀刃采用斜口剪切结构，相比平口裁切可降低针材切口的毛刺率，刀座旁侧设置接料盒，裁切完成的成品直针直接落入盒内完成集料。安装层面，整套结构的安装基准为底部棕色纹理工作台板，所有组件的安装孔位均按照标准铝型材工作台的孔距设计，张紧轮组件的安装脚预留长条形调节孔，可根据实际产线的走料方向调整安装位置，导向模组的安装座设置高度微调滑槽，可适配不同直径针材的走料高度需求，裁切单元的刀座预留刀具快换接口，磨损后无需拆解整个模组即可完成刀片更换。走料路径全程做无锐角过渡处理，所有与针材接触的部位均做镜面抛光处理，避免针材表面产生划痕，适配医用针材的表面质量要求。整套结构的动作逻辑匹配自动化产线的节拍需求，张紧、

　　送料、压紧、裁切、集料的动作可通过电磁阀组联动控制，无需人工手动对位，相比传统手工裁切的方式，可将直针的长度公差控制在极小范围内，同时大幅降低裁切过程中的针材弯折报废率，适配一次性医用针、精密探针等细径针类产品的批量加工场景，结构上采用模块化拆分设计，每个功能单元均可独立拆解维护，日常保养时仅需定期清理导向孔内的金属碎屑、检查刀刃磨损情况即可，无需复杂的校准流程。
