单相导轨式电能计量表结构设计

　　这款单相电能表主要面向民用住宅分户计量、小型商业网点配电回路、工业终端设备能耗统计场景，是低压配电系统末端实现电能消耗精准计量的核心终端器件。日常运行中可实时采集回路电流、电压参数，累计有功电能消耗数值，为用电核算、能耗管控、配电负荷监测提供基础数据支撑，部分同类型衍生款还可拓展费率时段计量、异常用电告警等功能，适配不同场景的配电管理需求。

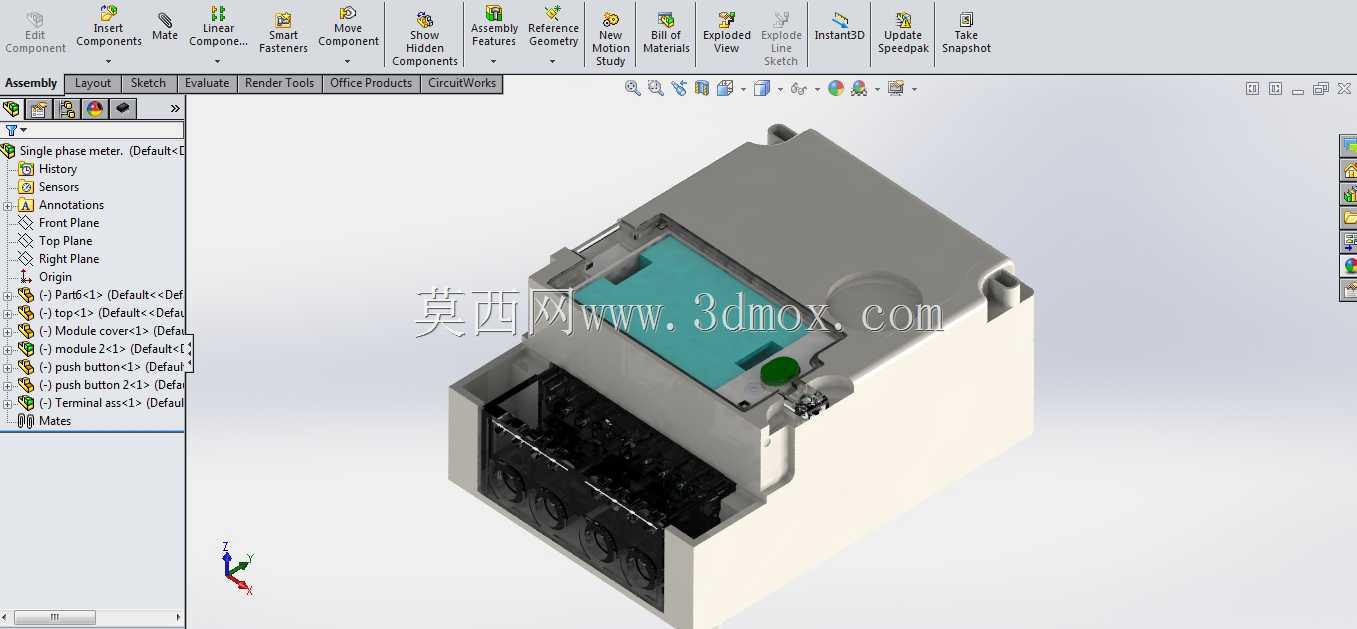

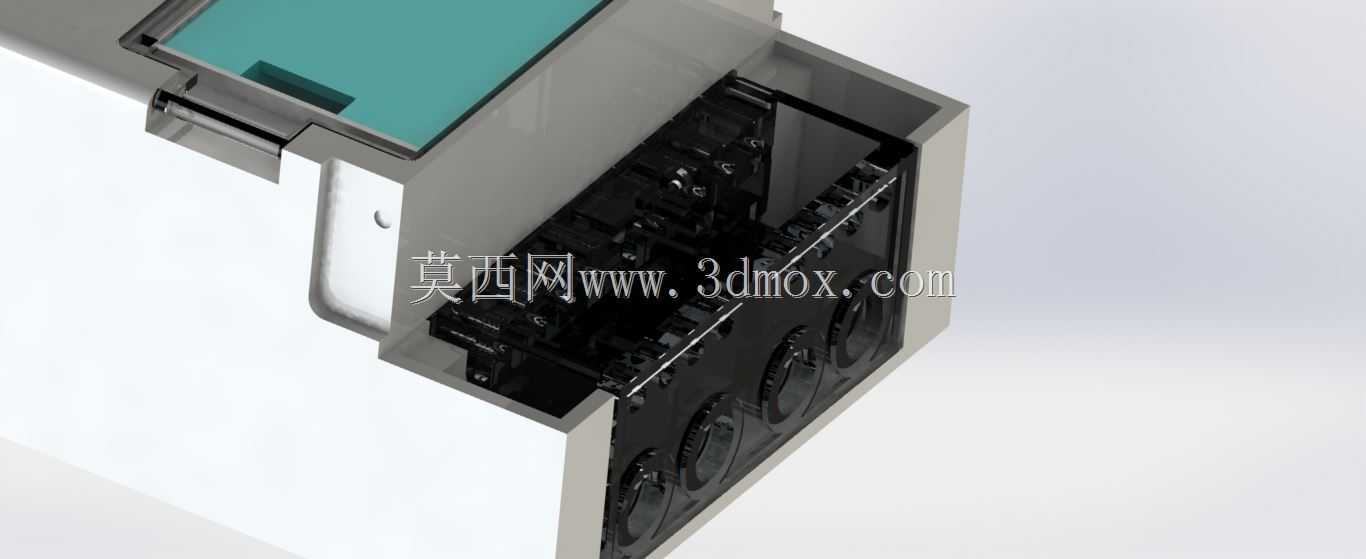

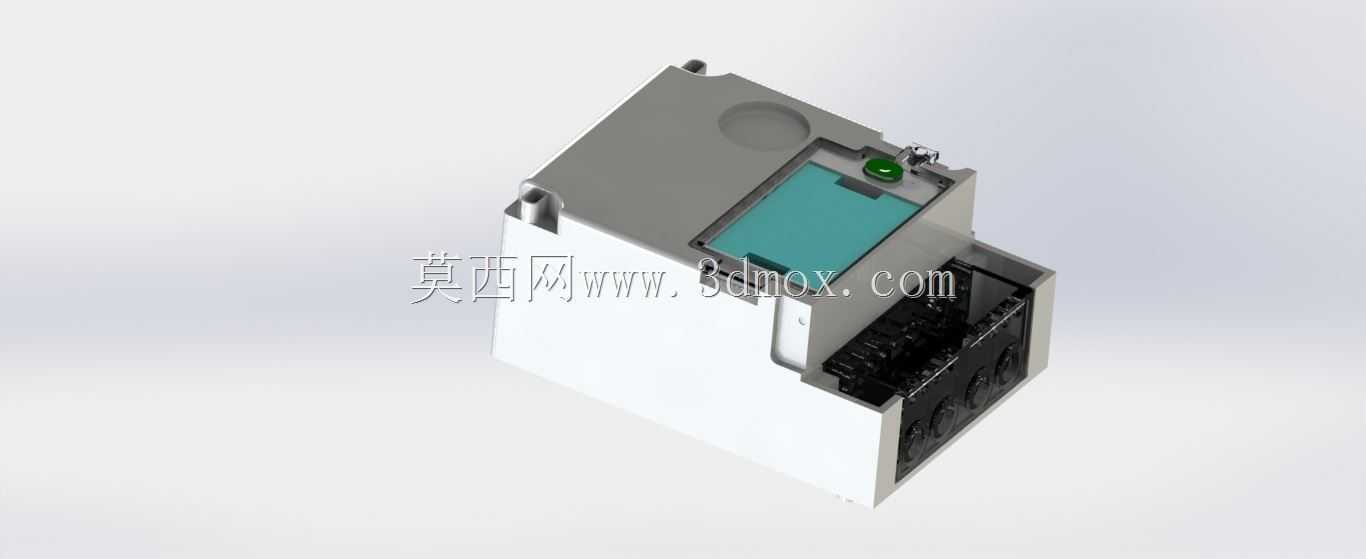

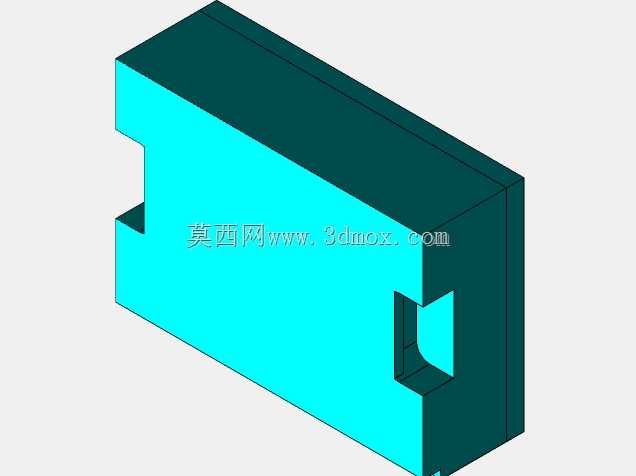

　　从结构设计逻辑来看，整体采用模块化拼装思路，外壳分为底座与上盖两部分，底座预留标准导轨安装卡扣结构，可直接卡装在常规35mm标准DIN导轨上，无需额外打孔固定，适配现有绝大多数低压配电柜、照明箱、计量箱的内部安装空间，安装时仅需将卡扣对准导轨推入即可完成固定，拆卸时拨动卡扣锁舌即可快速取下，大幅提升现场装配与后期运维更换的效率。上盖部分预留透明显示窗口区域，对应内部计数显示模块位置，无需拆盖即可直接读取累计电量数值，窗口周边做了凸起挡边结构，可减少日常积灰、意外磕碰对显示区域的损伤，侧面预留的接线端子区域做了分层隔离设计，每个接线位之间设置绝缘挡墙，避免接线过程中铜线外露引发的相间短路风险，端子螺丝采用标准十字槽结构，适配常规电工螺丝刀操作，接线完成后可搭配端子防护盖遮挡带电部位，提升运维操作的安全性。

　　外形尺寸遵循单相导轨式电表的通用安装边界设计，整体宽度控制在4个模数宽度以内，可与微型断路器、漏电保护器等终端配电元件并排安装在同一导轨上，不会出现尺寸干涉问题，壳体深度适配常规照明箱的内部纵深空间，关闭箱门时不会与箱门内侧发生碰撞。内部结构布局上，电流采样元件、电压采样模块、计数显示单元按接线走向依次排布，强电采样部分与弱电计数部分做了物理隔离，减少强电回路对计数模块的电磁干扰，保证计量精度的稳定性。壳体边角全部做了圆角过渡处理，避免安装运维过程中尖锐边角划伤操作人员，外壳材质选用阻燃绝缘工程塑料，满足低压电器元件的阻燃等级要求，即使内部出现短时过载高温情况，也不会出现壳体引燃、熔融滴落的风险。

　　在实际选型适配过程中，该结构可直接匹配常规10(60)A规格的单相计量回路，端子接线位可容纳最大6平方毫米的铜芯导线接入，满足绝大多数终端单相回路的接线载流需求，安装时相邻元件预留半模宽度的散热间隙即可，无需额外预留过大的安装空间，可有效提升配电箱内部的空间利用率。
