电源变压器加工SPM自动化作业单元

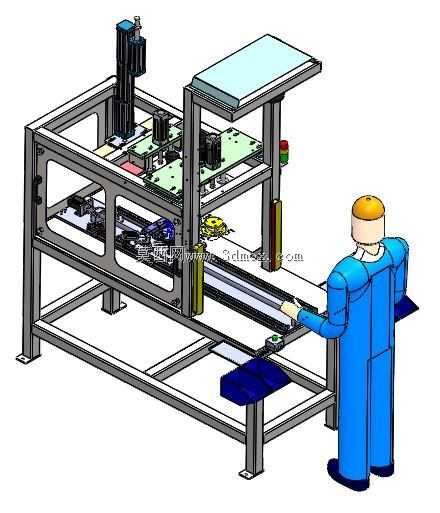

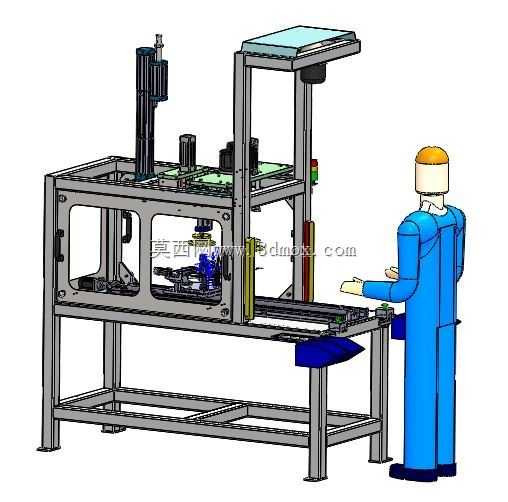

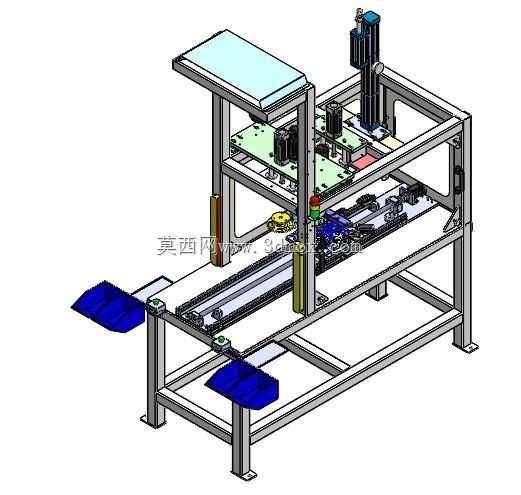

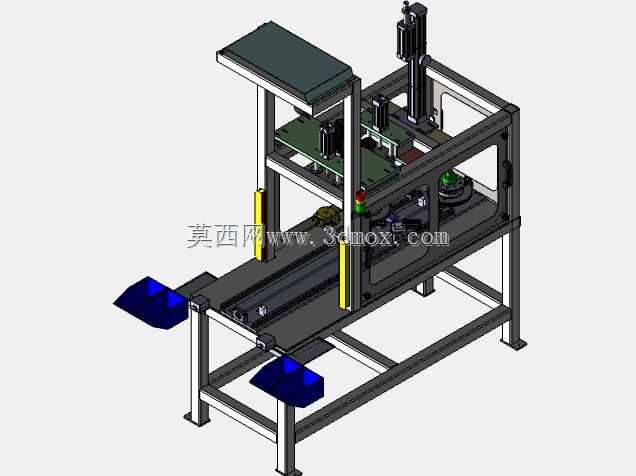

这套作业单元主要面向中小型电源变压器的批量生产工序，适配电子制造车间内变压器铁芯叠装、引脚压合、初检定位的连贯作业需求，可直接对接上游绕线工序的出料输送线，也可作为独立工位嵌入现有变压器生产线的中段环节，替代传统人工作业中重复度高、压装力度一致性差的工序内容。从整体布局来看，设备采用铝型材搭配方钢焊接的双层机架结构，下层预留电气元件安装空间，上层为作业执行区域，底部配置可调脚杯，可适配车间地面±15mm的高度差，安装时无需额外预制预埋地基，单台设备占地长度约1.8米、宽度约1.2米，作业面高度设置为850mm，符合人工辅助上料的人机工程学要求，两侧伸出的蓝色接料托盘可临时放置待加工工件与完工合格品，减少作业人员取放料的移动距离。

设备核心执行机构包含一套伺服驱动的直线输送模组，沿机架长度方向布置，可承载载具在三个作业工位间精准移位，重复定位精度控制在±0.05mm以内，满足变压器引脚与压装头的对位要求；机架上部的立式压装单元采用导杆导向结构，搭配可调行程气缸作为执行动力，压装力度可通过气源压力调节，适配不同规格电源变压器的压装力需求，压头位置预留快换接口，更换不同型号压头即可覆盖EI型、CD型等多款常见小型电源变压器的加工需求。设计阶段特意在压装工位旁设置了三色状态指示灯与安全光栅，当作业人员肢体误入作业区域时，设备会立即暂停压装动作并触发声光提示，兼顾生产效率与操作安全性；顶部设置的透明亚克力防护挡板，既可以阻挡压装过程中可能产生的细小碎屑飞溅，又不会遮挡作业人员观察工位运行状态的视线。

输送线体的载具定位采用锥销定位结构，载具放置到输送模组上后，到达指定工位时会由顶升机构顶起，通过锥销与载具底部的定位套配合完成精准固定，避免压装过程中载具移位导致的工件压偏问题；线体两端设置的硬限位与缓冲胶垫，可防止模组超程运行造成的机构碰撞损伤。不同于大型专机的封闭结构，这套单元的所有执行元件均采用外露式安装布局，日常维护时无需拆解大面积防护外壳，可直接对气缸、导轨、传感器等易损件进行检查更换，降低设备运维的时间成本；机架侧面预留的气源接口与电源接线端口均采用快插式设计，设备移位重连时无需重新布线布管，可快速恢复生产状态。

在实际生产场景中，这套单元可由1名作业人员兼顾上下料操作，单工位作业节拍约为8秒每台，相比纯人工作业效率提升60%以上，同时压装力度的一致性可将产品压装不良率控制在0.2%以内，避免人工压装时力度不均导致的铁芯变形、引脚歪斜等质量问题。设计过程中充分考虑了电子制造车间的空间限制，设备整体高度控制在1.6米以内，不会遮挡车间顶部的照明与通风管线，机架底部预留的150mm离地间隙，也方便日常清洁时清理地面掉落的工件碎屑与灰尘，适配电子车间5S管理的相关要求。
