DG负载测试用电气控制面板结构设计

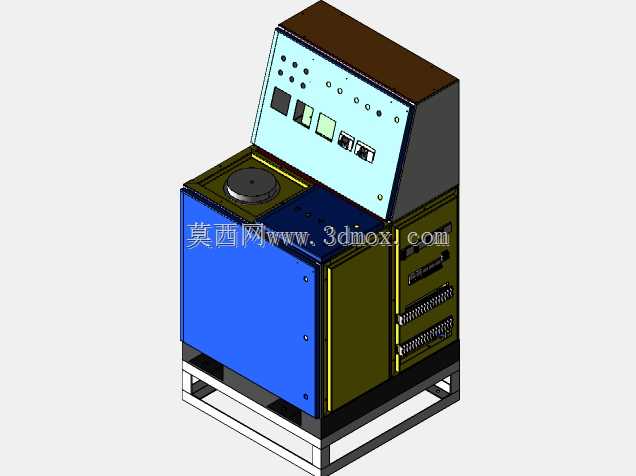

　　这款电气控制面板主要面向工业产线、实验室的DG类负载测试场景搭建使用，区别于常规固定式配电柜体，其结构设计完全围绕测试作业的操作便利性、内部元件排布合理性、后期维护便捷性展开。从整体结构来看，柜体采用底部框架承托的落地式安装形式，底部预留的100mm高度架空层既可以规避地面潮气、积尘对内部电气元件的侵蚀，也为底部走线、进出线电缆的弯折预留了足够的操作空间，安装时无需额外砌筑抬高基座，直接通过底部框架的预留安装孔与地面膨胀螺栓固定即可，单柜体安装边界控制在长1200mm、宽800mm、高1100mm范围内，可适配多数测试工位的场地排布要求，不会占用过多通道空间。操作面采用倾斜式台面设计，倾斜角度设置为15度，

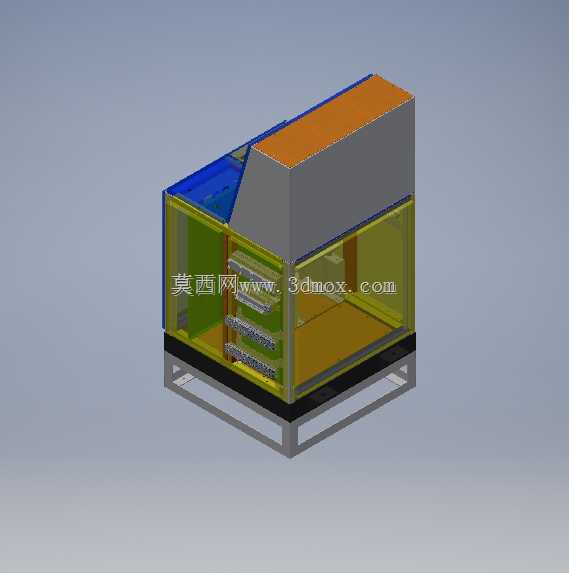

　　完全匹配操作人员站立操作时的视线角度与手臂操作范围，台面上预留了测试接线端子安装位、状态指示灯排布区、操作按钮安装孔位，测试过程中操作人员无需俯身或抬手过高即可完成接线、参数调整、状态观测等全流程操作，长时间作业也不易产生疲劳。柜体上部设置了透明防护观察窗，可在不开启柜门的情况下直接观测内部元件的运行状态，观察窗采用内嵌式安装，与柜门框架的接缝处预留了密封胶条安装槽，可满足常规工业场景的防尘防护要求。柜体内部采用分层排布结构，上层区域预留了主断路器、接触器等大功率元件的安装空间，对应位置的柜体侧壁设置了通风散热槽，可配合元件自带的散热结构形成自然对流风道，避免大电流负载测试过程中内部积热；中层区域为控制元件、接线端子排的安装位，

　　每层安装板都采用可抽拉式结构设计，后期检修更换元件时无需探身进入柜体内部，抽出安装板即可完成接线、元件更换操作；下层区域预留了测试线缆收纳、备用元件存放的空间，柜门内侧设置了线束固定卡扣，可将柜内走线规整固定，避免测试过程中线束晃动触碰带电部件引发安全隐患。柜体侧面设置了可拆卸的检修盖板，当需要对柜体侧面的接线、元件进行调整时，无需拆卸整个柜门，仅需拆下对应位置的盖板即可操作，大幅提升测试过程中的调整效率。整体框架采用标准工业铝型材拼接成型，外部护板采用冷轧钢板折弯加工，兼顾结构强度与轻量化要求，柜体顶部设置了吊环安装位，方便设备转场时的吊装转运，可适配不同测试场地的搬迁调整需求。
