可移动光伏光热混合实验系统结构设计

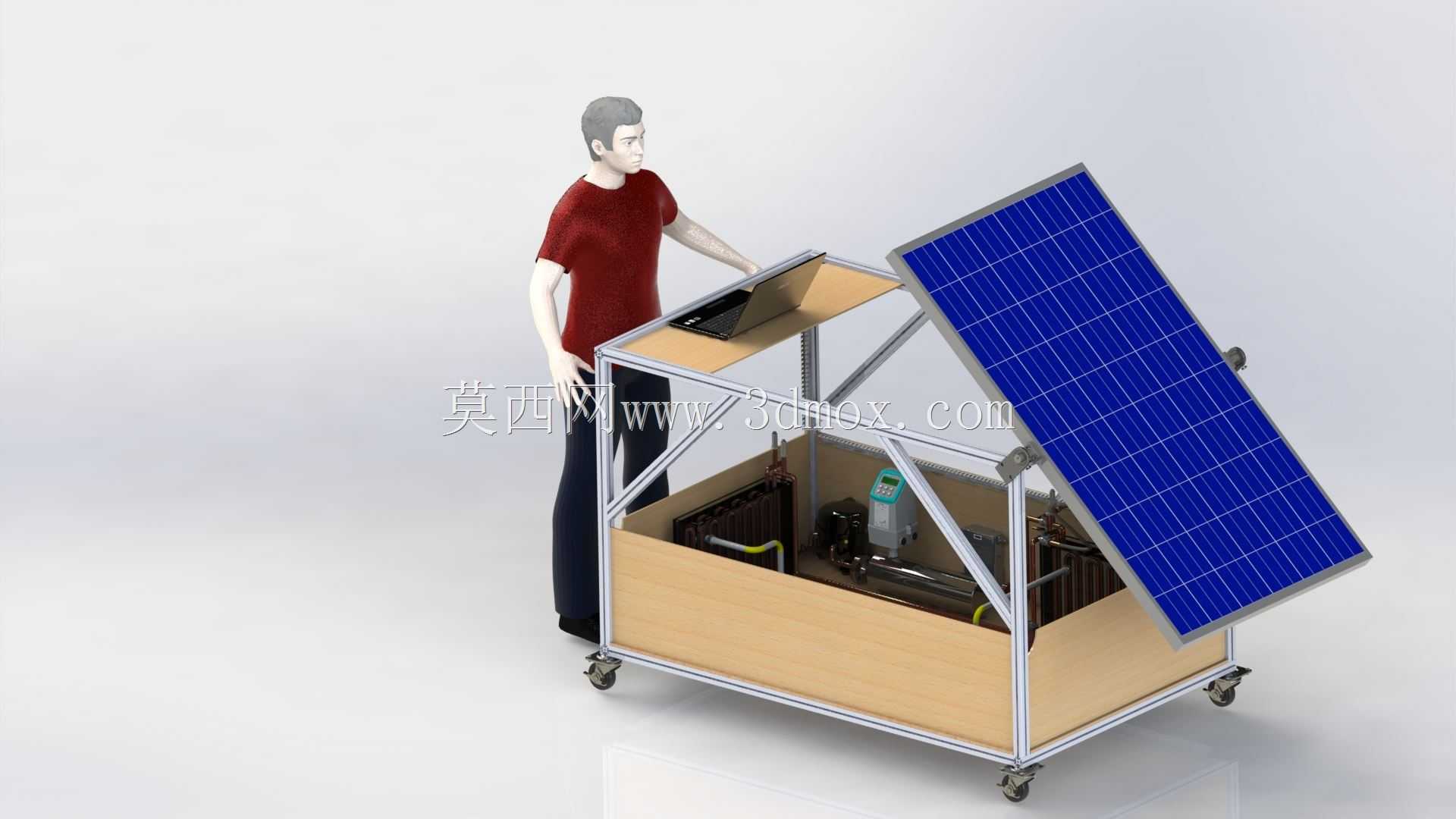

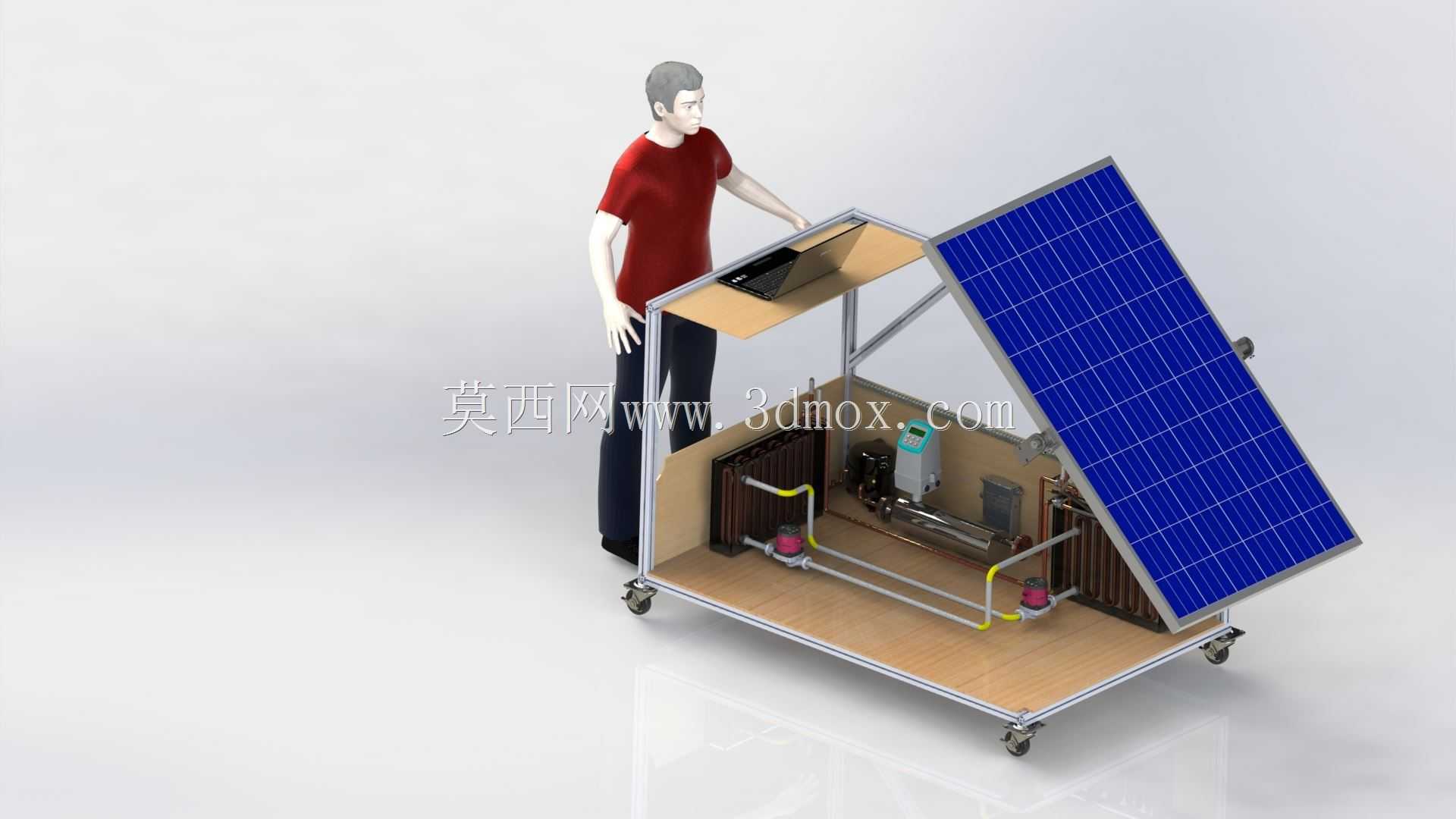

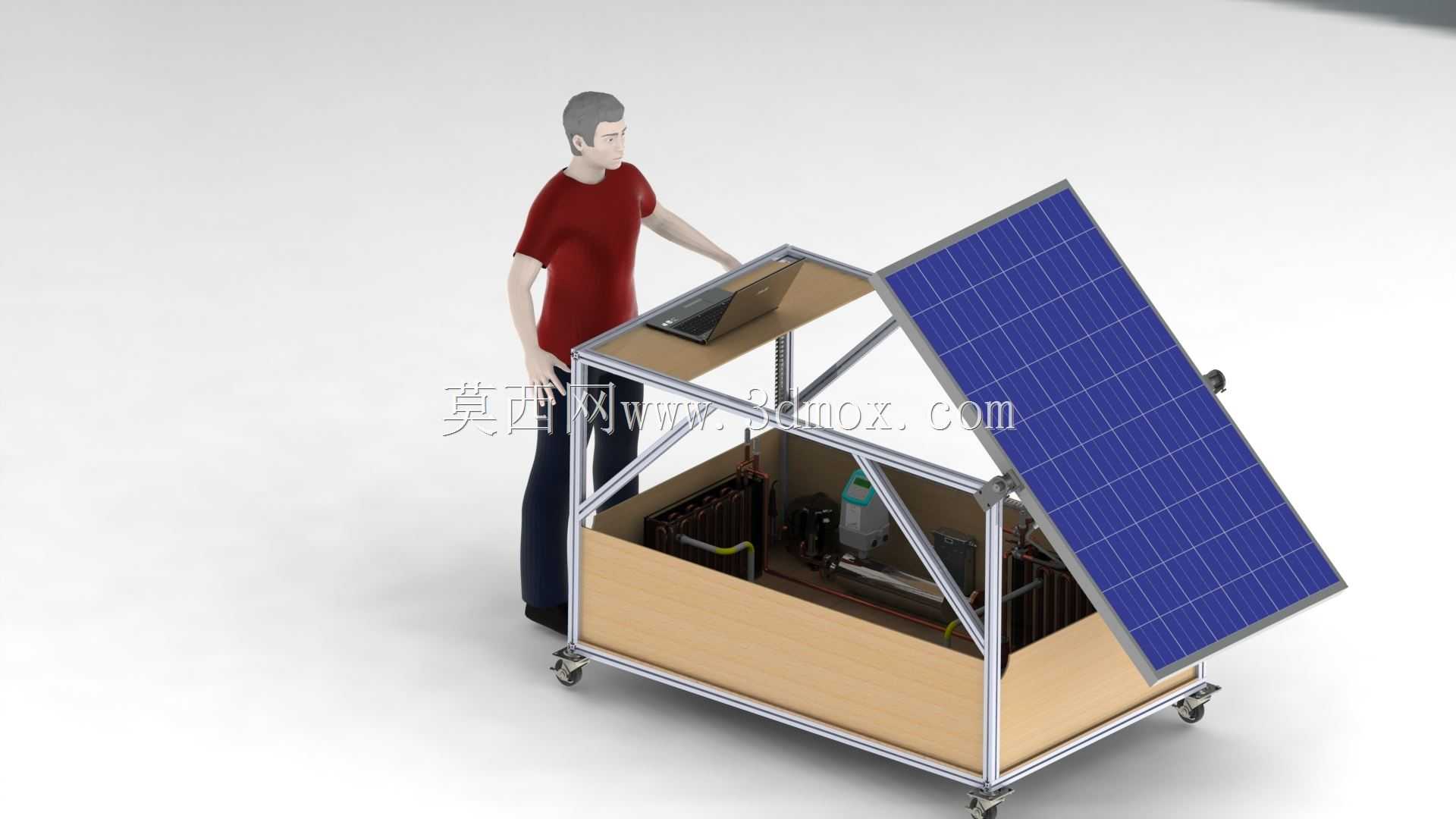

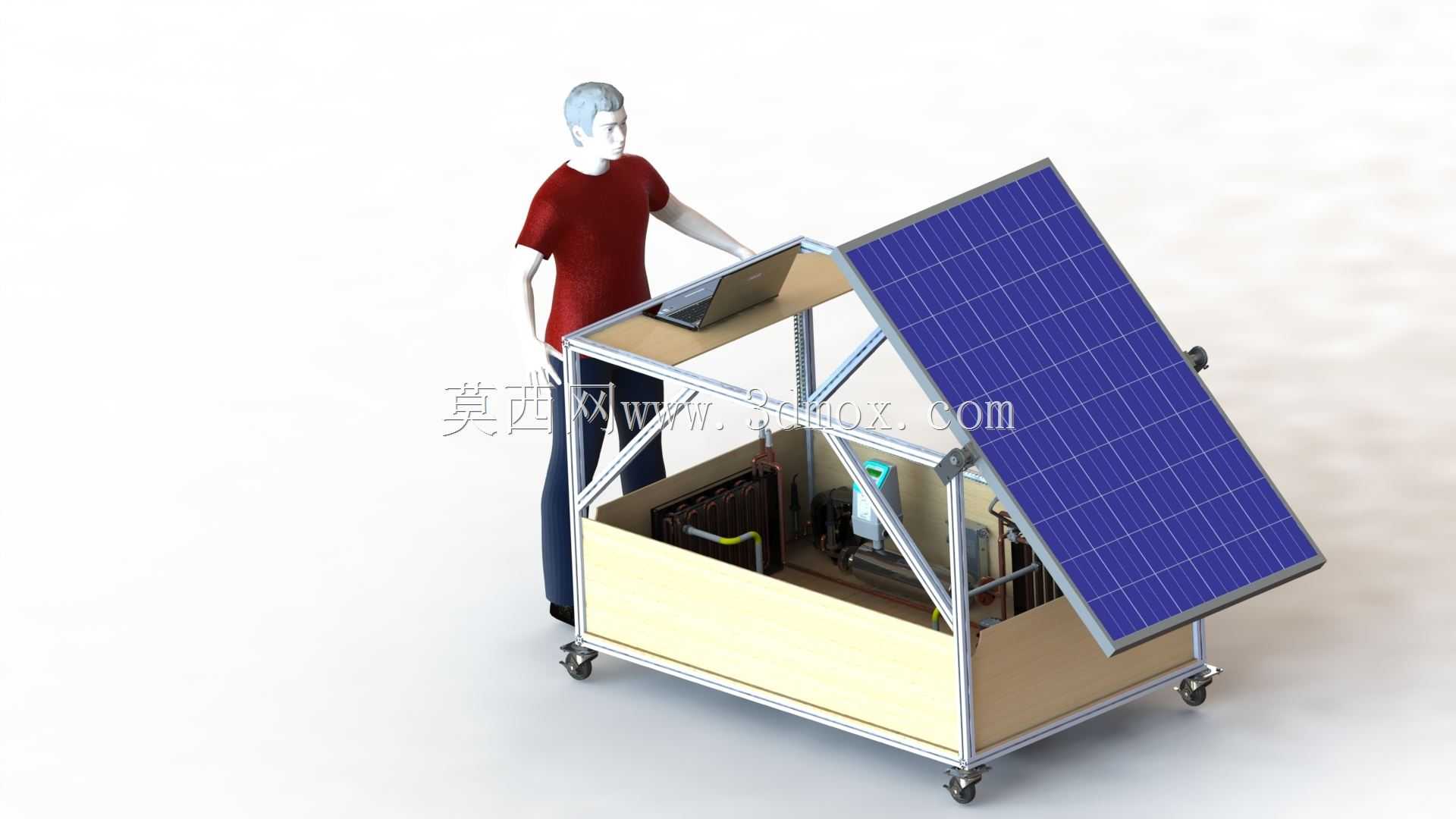

　　这套光伏光热混合实验装置采用铝型材框架搭建可移动承载平台，底部配置万向脚轮满足实验室场景下的灵活移位需求，整体框架采用模块化拼接设计，无需复杂焊接工序即可完成主体结构组装，框架内部预留了充足的管路、电气元件安装空间，可根据实验需求灵活调整内部组件布局。装置顶部倾斜布置光伏板组件，安装角度可通过侧边的调节支架进行多档位调整，适配不同纬度地区的太阳入射角模拟实验需求，光伏板背面预留了换热介质流道安装位，可同步实现光伏发电与光热集热的双重能量采集，解决了传统单一光伏组件板面温度过高导致发电效率衰减的问题。平台内部集成了循环管路、储热单元、换热组件以及参数检测模块，管路采用快插接头连接，便于实验过程中快速更换不同规格的换热元件，

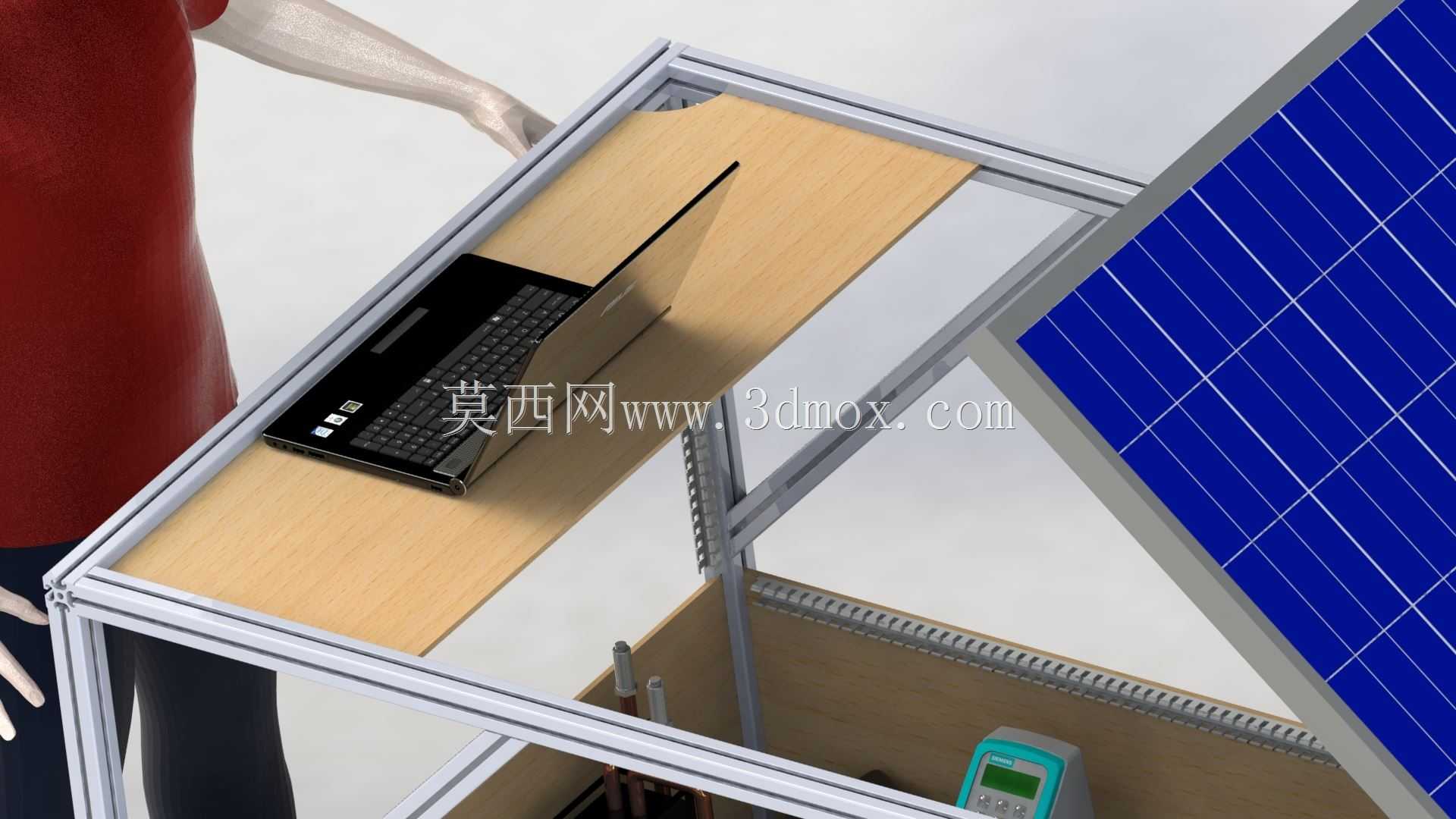

　　管路走向沿铝型材槽道布置，通过专用卡扣固定，避免管线杂乱干涉移动部件。平台侧边设置了可折叠操作台面，可放置数据采集终端、检测仪器等实验设备，台面采用防火耐磨板材，满足实验室场景下的长期使用需求。整套装置的设计围绕实验场景的灵活性、可拓展性展开，所有外露部件均做了圆角钝化处理，避免实验操作过程中发生磕碰损伤，光伏板与框架的连接部位采用阻尼铰链支撑，可在角度调整后保持稳定支撑，无需额外锁止结构即可固定姿态。框架底部的脚轮配置了刹车结构，在实验点位固定后可锁止滚轮，避免装置移位影响实验数据采集。内部换热组件采用模块化安装设计，可根据实验需求更换不同换热效率的集热芯体，适配不同工况下的PVT系统性能测试需求，管路系统预留了流量、温度、

　　压力传感器的安装接口，可直接接入常规实验检测系统，无需额外对管路进行打孔改造。装置整体外轮廓尺寸适配常规实验室门洞宽度，可直接在不同实验区域之间转运，无需拆解主体结构，光伏板在非实验状态下可调整至水平收纳姿态，降低整体占用空间，便于在实验室内存放。
