长条式贴片LED发光灯带结构设计

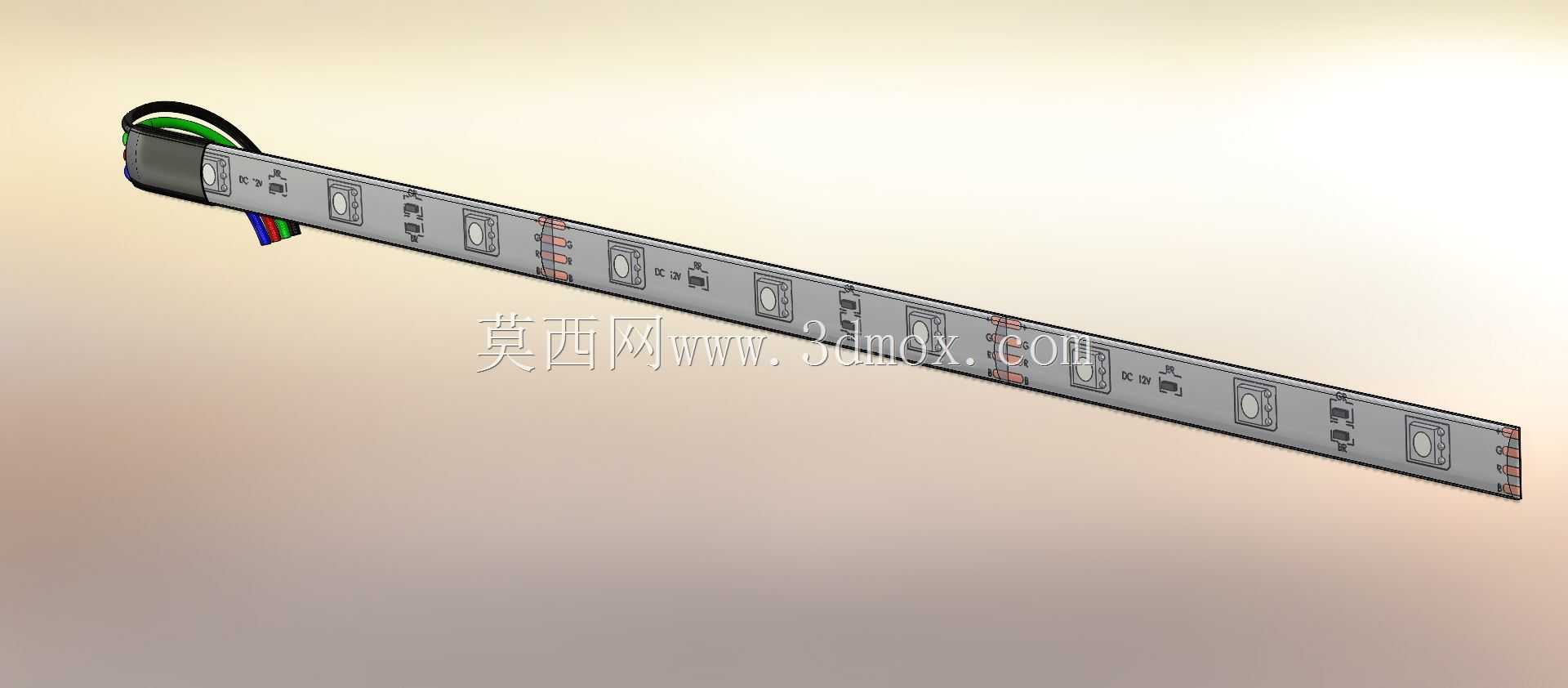

　　这类长条式贴片LED发光灯带，目前在工业设备状态指示、机柜内部照明、自动化生产线工位补光、小型电子装置提示光源场景中应用十分广泛，不同于民用装饰类软灯带，工业场景使用的灯带对结构刚性、安装定位精度、灯珠排布一致性有明确要求，设计阶段需要先匹配实际安装空间的边界尺寸，确认灯带总长、宽度、厚度三个核心尺寸不会和周边走线、结构件产生干涉，尤其是灯带端部出线位置的预留空间，要给线材弯折、接线端子留出足够余量，避免安装时线材被挤压破损。从结构设计逻辑来看，灯带基底采用刚性长条基材，每颗贴片LED灯珠沿长度方向等距排布，相邻灯珠的间距根据实际照明均匀度要求设定，间距过小会提升物料成本，间距过大则会出现照明暗区，

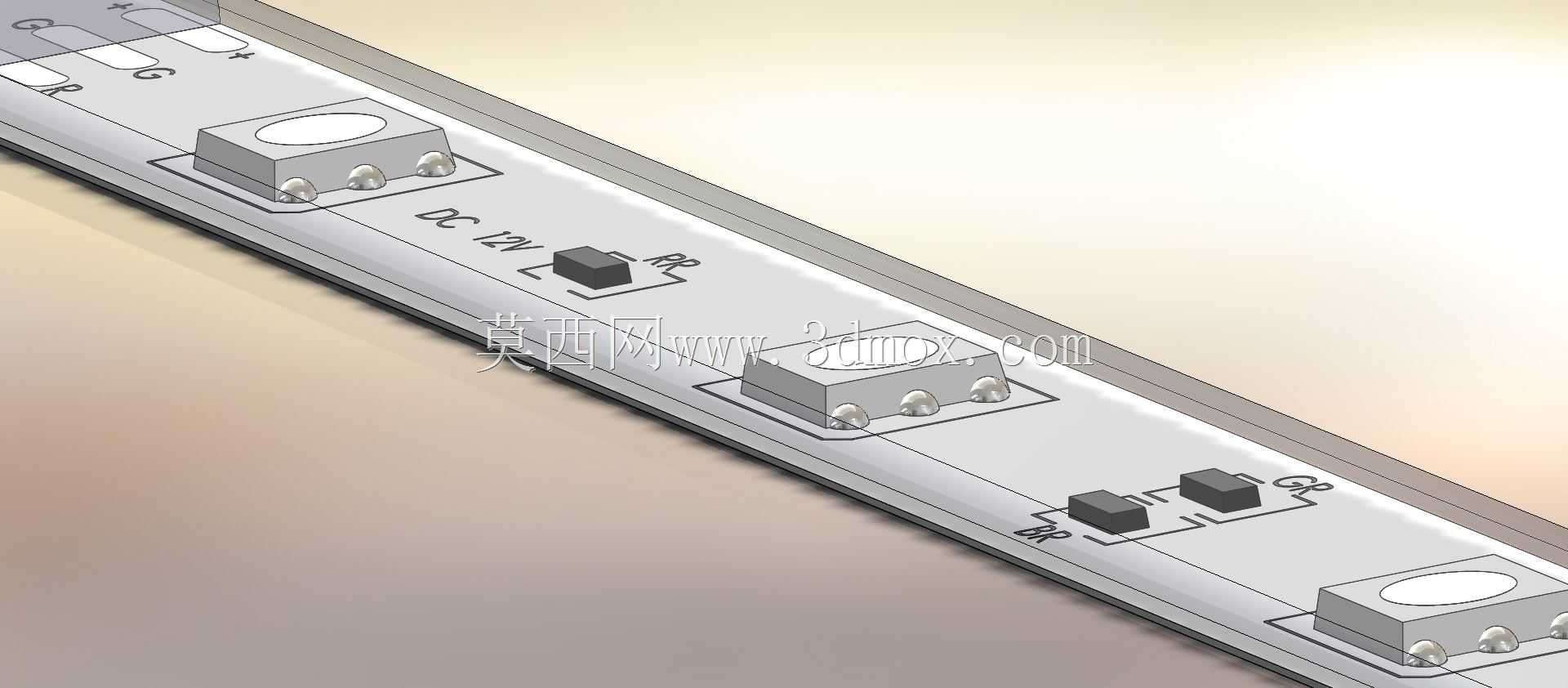

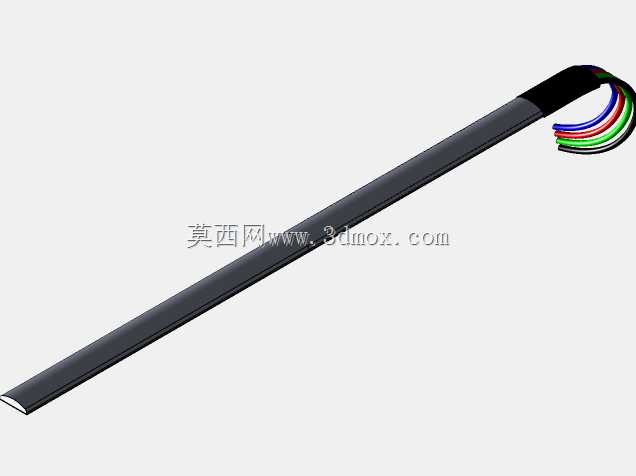

　　无法满足均匀补光或状态指示的识别需求，灯珠两侧预留的安装定位标记，是为了适配不同安装场景的固定需求，既可以采用背胶粘贴固定在光滑的机柜内壁，也可以通过微型螺丝穿过定位孔完成刚性固定，应对有振动的设备运行场景，避免灯带长期振动出现脱落移位。灯带端部的出线结构做了分层防护设计，不同颜色的芯线对应正负极及信号控制线路，出线位置做了应力释放结构，避免设备运行过程中线材反复弯折导致的线芯断裂，灯带基材表面的电路走线做了等宽处理，保证每颗灯珠的供电电压一致，避免出现首尾端灯珠亮度不均的问题。在建模过程中，需要严格还原每颗灯珠的外形轮廓、基材上的丝印标识、定位缺口的实际尺寸，这些细节会直接影响后续结构装配的干涉检查结果，尤其是灯带厚度方向的尺寸，

　　要匹配安装槽的内部深度，避免安装后灯带突出槽位，被周边活动部件剐蹭。实际选型使用时，还要结合安装面的散热条件调整灯带的功率参数，刚性基材本身具备一定的散热能力，若安装在金属机柜壁上，可借助机柜结构进一步提升散热效果，延长灯珠的使用寿命，若安装在非金属材质表面，则需要适当降低灯带的运行功率，避免长期高温加速灯珠光衰。这类灯带的结构设计没有冗余的复杂构件，核心是在有限的长条空间内，完成灯珠排布、走线布局、安装固定、出线防护几个核心功能的平衡，所有尺寸设定都要围绕实际安装场景的边界条件展开，不能脱离安装空间单独做结构设计，否则会出现模型和实际装配需求不匹配的问题。
