文丘里式流量测量装置内部结构设计

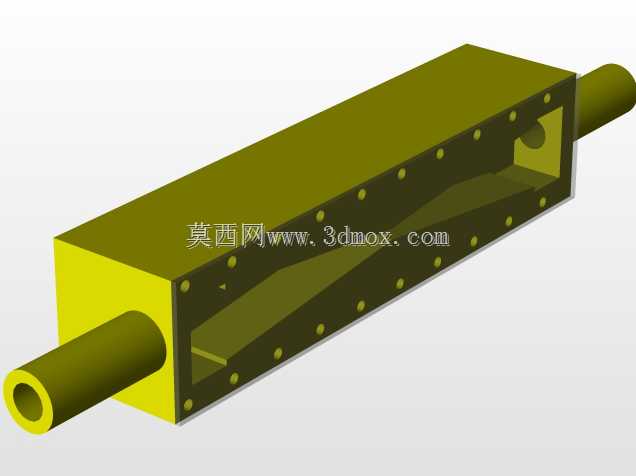

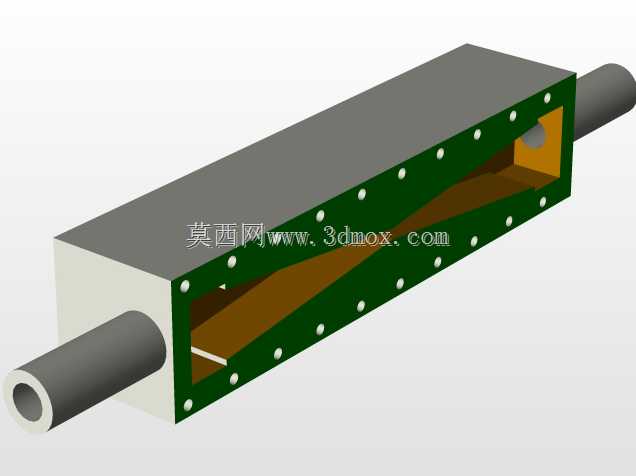

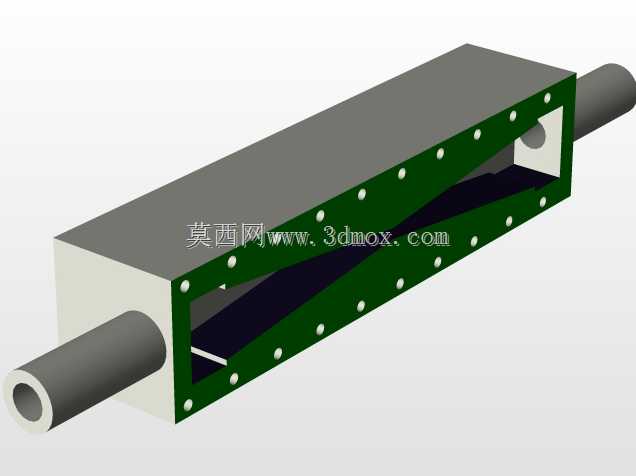

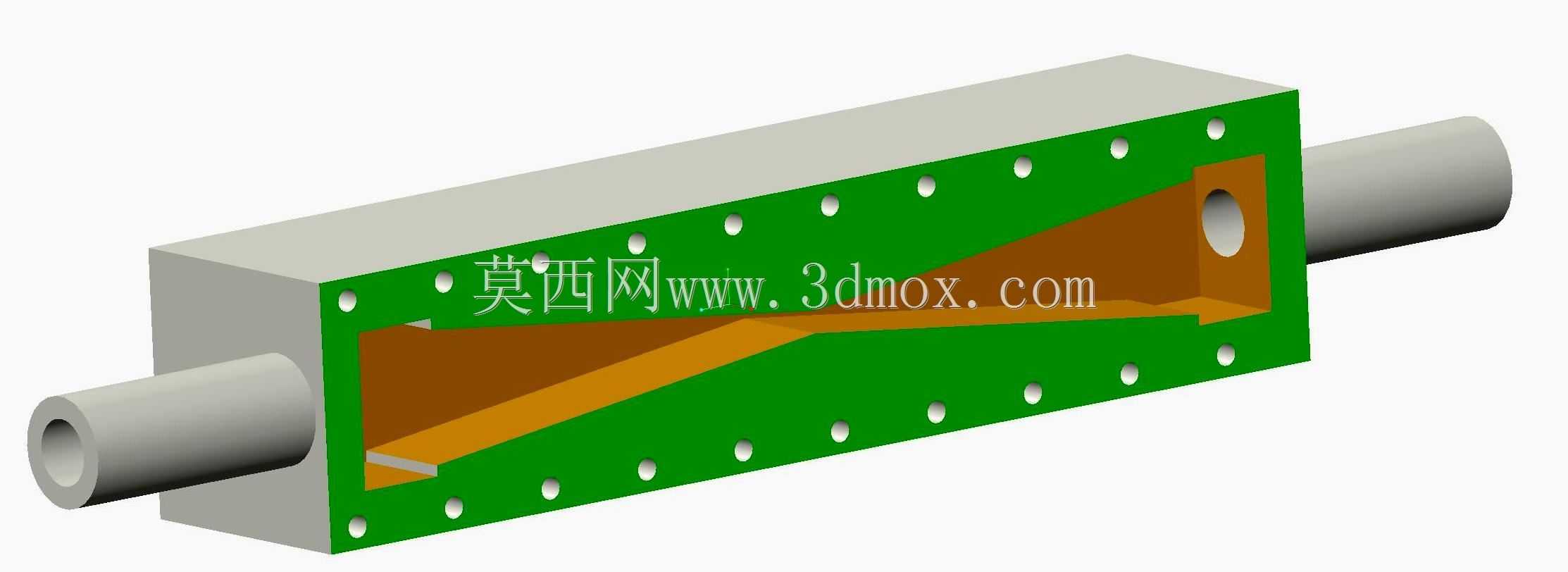

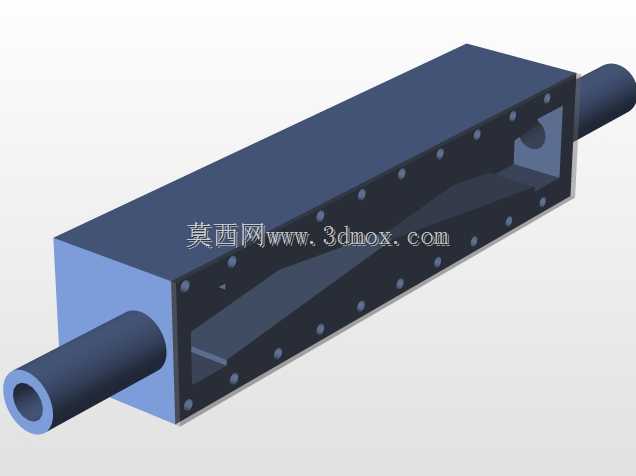

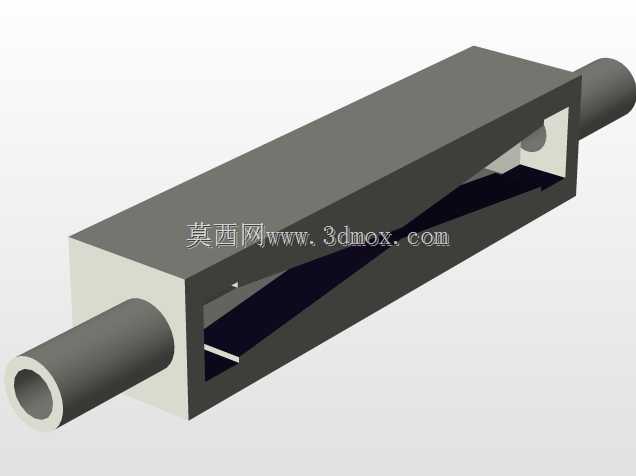

　　这款文丘里结构的流量测量装置，主要应用在工业流体输送管路的流量计量场景中，适配洁净气体、低粘度液体等单相流体的连续计量需求，常见于化工制程管路、市政供水干线、暖通空调循环水系统、压缩空气管网等需要精准掌握介质流量的工况点位，相比孔板类节流装置，它的压损更低，长期运行的能耗优势明显，适合对管路压损控制有要求的连续生产场景。从结构设计来看，装置整体采用矩形主体加两端同轴圆管接口的布局，主体腔体内部加工出渐缩-喉部-渐扩的经典文丘里流道，流道表面做平滑过渡处理，避免介质流经时产生局部涡流，既可以降低压损，也能减少流道内的介质滞留，避免易沉积介质在腔体内堆积影响测量精度。主体外侧的密封面采用双排螺栓孔布局，沿腔体周向均匀分布，

　　安装时通过螺栓压紧密封垫片实现腔体的密封承压，这种布局可以保证密封面各点位压力均匀，在中低压管路工况下不会出现局部渗漏的问题。两端的连接圆管和主体腔体采用同轴设计，安装时直接和同管径的工艺管路对接即可，不需要额外做变径调整，能减少管路安装的配件成本，也能避免变径带来的额外流阻。设计过程中优先考虑了流道的线性度，渐缩段的收缩角控制在常规文丘里设计的合理区间，渐扩段的扩散角做了优化，避免介质在扩散段出现边界层分离，保证喉部取压点位的压力稳定，让差压值和流量的对应关系保持线性，提升计量的准确性。安装边界方面，装置整体的轴向长度满足前后直管段的安装要求，两端接口的外径和对接管路完全匹配，主体的矩形轮廓尺寸紧凑，

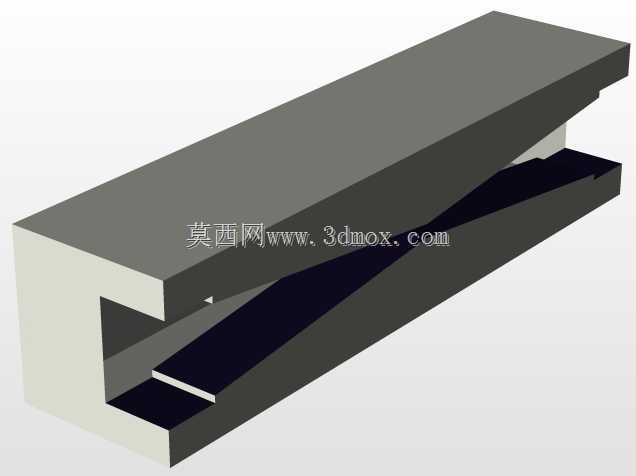

　　不会占用过多管路周边的安装空间，现场布置时不需要为装置预留过大的操作空间，日常维护仅需要定期检查密封面的螺栓预紧力即可，不需要拆解内部流道，维护工作量极低。结构上把流道集成在矩形腔体内部，相比传统的圆形铸造文丘里管，加工难度更低，普通的数控铣削设备就可以完成流道加工，不需要定制铸造模具，小批量生产时的成本控制更有优势，同时腔体的壁厚经过强度校核，可以满足常规工业管路的承压要求，不会在运行过程中出现腔体变形影响流道尺寸的问题。
