4.5马力卧式交流异步电动机结构设计

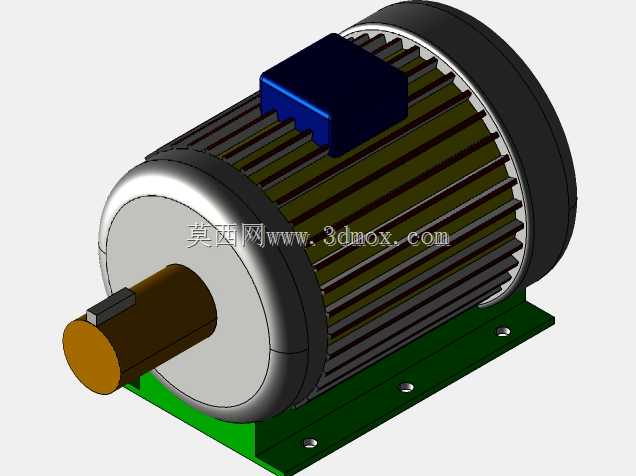

　　这款4.5马力交流电动机的三维结构，可直接适配中小功率工业传动场景的选型参考与配套设计，常见于小型输送线、木工加工机械、农用排灌辅机、小型机床进给单元等对动力输出稳定性有基础要求的工况，作为整套设备的动力源，它需要在额定转速区间内持续输出稳定扭矩，同时兼顾安装适配性与日常运维的便捷性。从结构设计逻辑来看，整机采用卧式底脚安装布局，底部的绿色安装底座预留了标准螺栓固定孔位，孔位间距与安装面平面度均匹配常规工业安装基准，设计时优先考虑了与现有通用设备安装位的兼容性，无需额外加工过渡转接板即可完成固定，能大幅缩短现场装配的调整周期。机身散热结构采用轴向分布的散热筋设计，黄黑相间的筋条沿定子外壳圆周均匀排布，

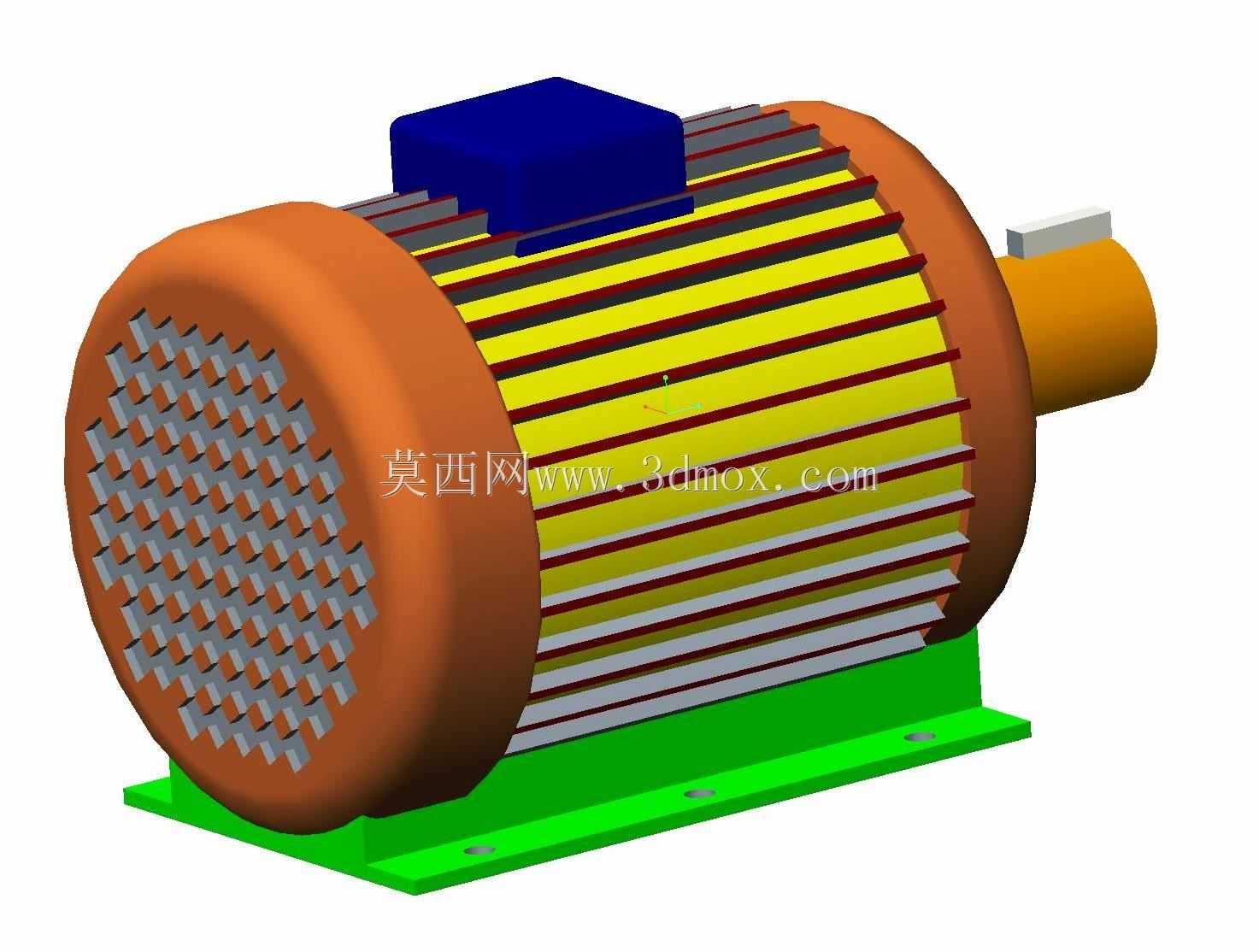

　　筋条的高度与间距经过散热效率校核，可在电机持续运行时通过自然风冷带走定子绕组产生的热量，避免温升过高导致绝缘老化加速，顶部的深蓝色接线盒采用凸起式密封结构，预留了线缆穿入的密封接口，可满足常规车间环境下的接线防护需求，防止粉尘与溅水侵入接线端子引发电气故障。输出端采用圆柱形轴伸设计，轴伸直径与键槽尺寸匹配标准联轴器与皮带轮的安装规格，可直接对接负载端传动部件，非输出端的端盖采用格栅式通风结构，既可以阻挡大尺寸异物进入电机内部，又能保障冷却空气的轴向流通路径，配合机身散热筋形成完整的风冷循环通路。两端的棕红色端盖采用止口定位结构与机壳配合，装配时可保证定子与转子的同轴度，降低运行过程中的径向跳动与机械噪音，

　　端盖与机壳的连接螺栓均匀分布，可保证结合面的压紧力均匀，避免长期运行出现松动移位。建模过程中对各部件的装配干涉做了完整校验，所有配合面的公差预留均符合中小功率电机的通用制造工艺要求，从定子铁芯叠片的堆叠尺寸、转子铸铝结构的轮廓，到接线盒内部的端子排布空间、底座安装孔的沉头深度，都按照实际加工装配的尺寸边界做了还原，可直接用于教学演示、设备配套选型的结构核对，也可作为同功率等级电机改型设计的基础参考框架，帮助设计人员快速完成安装尺寸匹配、传动路径校核等前期工作，减少重复建模的工作量。
