双折边带安装孔板式门铰链结构设计

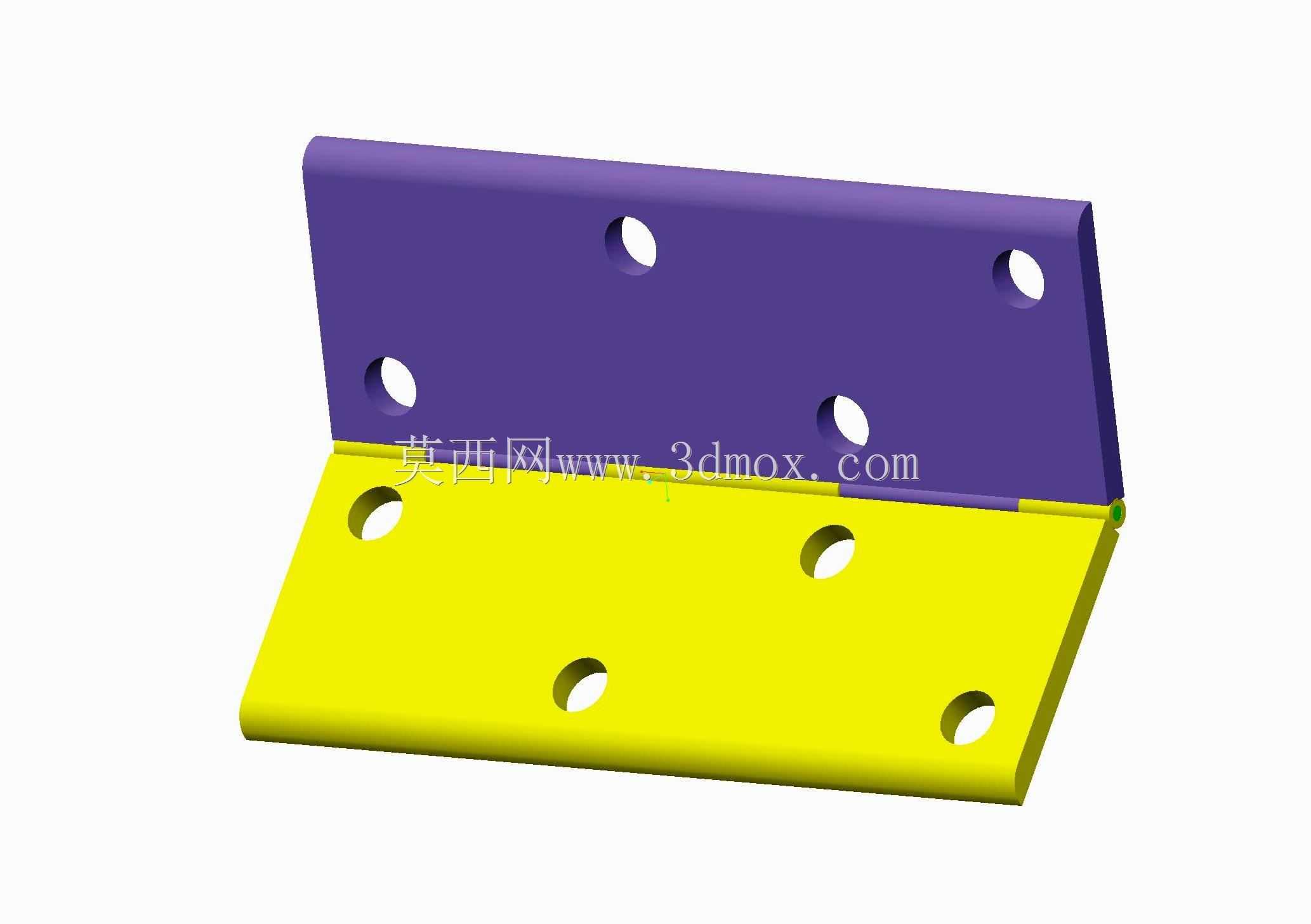

　　这款板式门铰链主要面向各类工业柜体、设备防护门、小型舱门的铰接连接场景，日常应用中可实现门板与固定框架之间的绕轴转动，满足门板开合的动作需求，同时承担门板与框架之间的载荷传递作用，避免门板在长期开合过程中出现下垂、错位问题。从结构设计来看，该铰链采用双折边板式结构，两个安装翼板分别对应门板侧与框架侧的安装面，每侧翼板上均匀排布4个圆形安装通孔，孔位采用对称式布局，既可以保证安装时的受力均匀，也能适配不同规格的标准紧固件安装，安装孔的孔径与孔距经过适配性设计，可匹配常用的M4、M5规格机丝螺丝或自攻螺丝，安装时无需额外扩孔或改制，降低现场装配的调整工作量。

　　设计过程中，两个翼板的折边角度经过反复校核，闭合状态下两翼板可形成90度直角贴合，完全适配门板与框架垂直安装的常规场景，铰接部位采用内嵌式转轴结构，转轴隐藏在两翼板的折边接缝处，既避免了转轴外露带来的磕碰、夹手风险，也能减少外界粉尘、水汽对铰接转动部位的侵蚀，提升长期使用的可靠性。从安装边界来看，单块翼板的宽度与长度尺寸适配常规厚度1.0-2.5mm的钣金门板、型材框架安装面，安装时仅需要在对应安装面上按照孔位标记加工对应通孔，即可完成快速装配，不需要额外预留避让槽或者沉孔结构，对安装面的加工精度要求较低，适配现场装配的公差波动。

　　在功能特性上，该铰链的转动间隙经过合理控制，开合过程中无明显旷量，转动阻尼均匀，既不会因为阻尼过大导致门板开合费力，也不会因为间隙过大导致门板晃动，长期反复开合后铰接部位的磨损量控制在合理范围内，可满足上万次开合的使用寿命要求。两翼板的板面采用平整化设计，安装后与安装面完全贴合，无凸起结构，不会对门板的开合动作造成干涉，也不会在门板外侧形成突出的刮擦结构，避免人员过往时被剐蹭受伤。针对不同的使用场景，该铰链的板式结构可根据实际载荷需求调整板材厚度，本次设计的标准款采用1.5mm厚度的冷轧钢板成型结构，可承受单扇重量15kg以内的门板载荷，若应用在更重的门板场景，可在不改变孔位与安装尺寸的前提下，将板材厚度提升至2.0mm或2.5mm，即可适配更高载荷的使用需求，具备较强的场景适配性。
